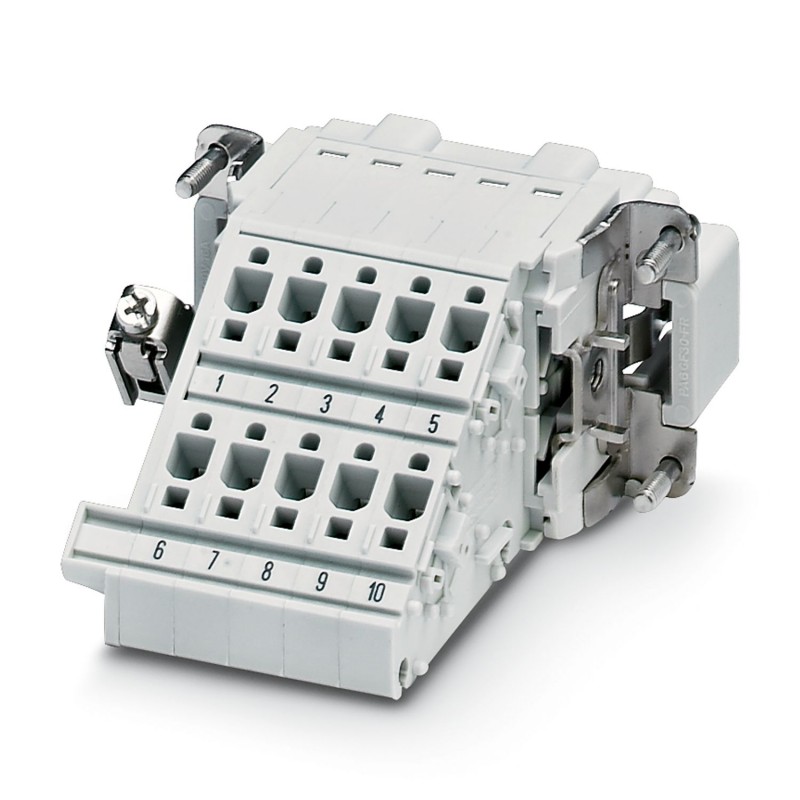

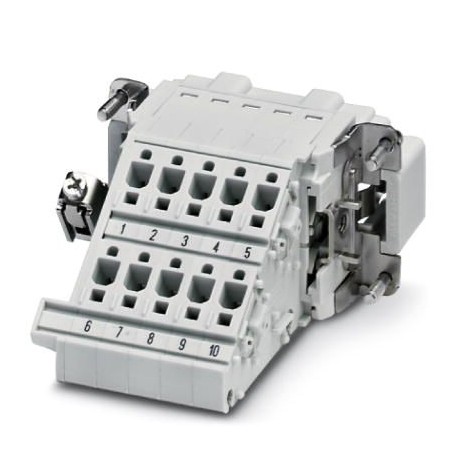

HC-B 10-A-DT-PER-M 1648429 PHOENIX CONTACT Adaptateur-bornier
HC-B 10-A-DT-PER-M
1648429
PHOENIX_CONTACT
Adaptateur-bornier
Connecteurs > Bloc de contacts
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1648429 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Page catalogue | Page 543 (C-2-2017) |
| GTIN | 4046356092142 |
| Poids par pièce (hors emballage) | 0,096 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | CN (Chine) |
Conditions ambiantes
| Indice de protection (IP) | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Caractéristiques électriques
| Nombre de pôles | 10 |
|---|---|
| Tension de référence (III/3) | 500 V |
| Tension de choc assignée | 6 kV |
| Courant de référence | 16 A |
Caractéristiques mécaniques
| Type | B10 |
|---|---|
| Mode de raccordement | Raccordement Push-in |
| Longueur de gaine à dénuder de chaque fil | 10 mm (13 mm lors de l'utilisation d'embouts) |
| Section raccordable | 0,5 mm² ... 2,5 mm² |
| Section raccordable AWG | 22 ... 12 |
Généralités
| Remarque | Pour brides de montage HEAVYCONNEC-ADVANCE et embases HEAVYCONNEC de type B10 |
|---|---|
| Les connecteurs ne doivent être manipulés que hors charge/tension. | |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes/prescriptions | PA: Protection incendie dans les véhicules ferroviaires - Ensembles d'exigences R22 et R23 et DIN EN 45545-2 (Niveau de risque HL1 - HL2) |
| PA: Protection incendie dans les véhicules ferroviaires - Ensemble d'exigences R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) | |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conseils pour le montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Instruction pour le montage | Les connecteurs ne doivent être enfichés que hors charge/tension. |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440222
