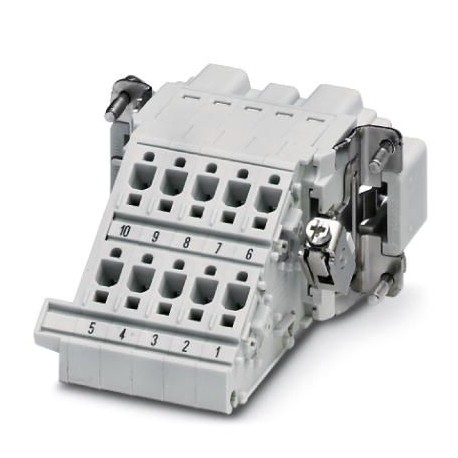

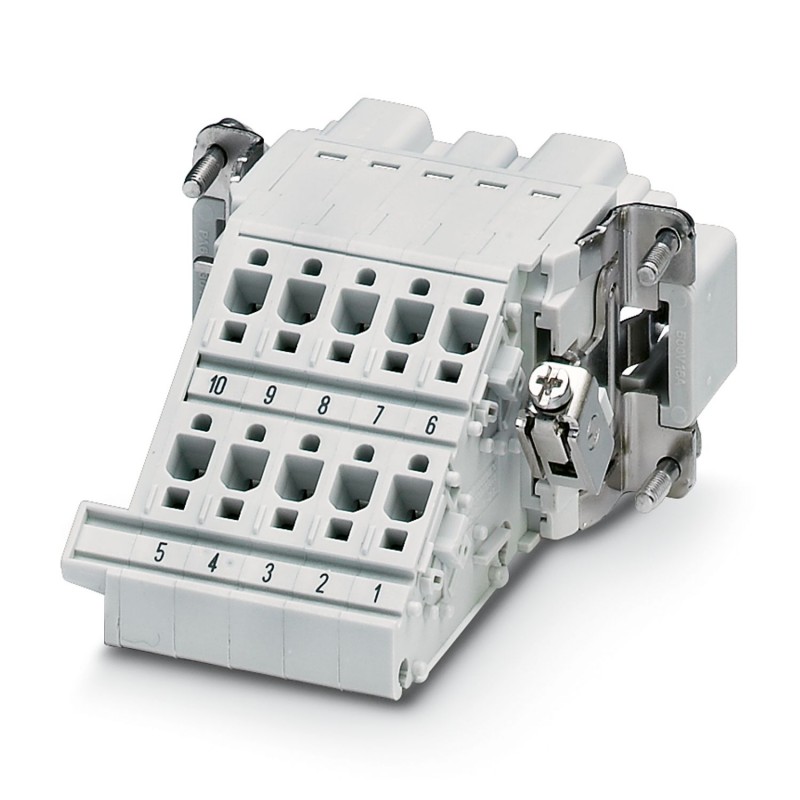

HC-B 10-A-DT-PEL-M 1648403 PHOENIX CONTACT Adaptateur-bornier
HC-B 10-A-DT-PEL-M
1648403
PHOENIX_CONTACT
5
Adaptateur-bornier
Adaptateur de bloc de connexion HEAVYCON avec insert enfichable, série B10, 10 pôles, pour le côté gauche de l’armoire de commande, raccord enfichable
Adaptateur pour module HEAVYCONNEC, isolant mâle, série B10, 10 pôles, pour le côté gauche de l'armoire électrique, raccordement Push-in
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Pour brides de montage HEAVYCONNEC-ADVANCE et embases HEAVYCONNEC de type B10 |
| Généralités | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Type de produit | Adaptateur pour module |
| Gamme de produits | HC-B |
| Série | HC-B |
| Type | B10 |
| Nombre de pôles | 10 |
| Enfichable | 10+PE |
| Numérotation des contacts | 1 - 10 |
| Version | pour le côté gauche de l'armoire électrique |
| État de la gestion des données | |
| Révision de l'article | 10 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de référence (III/3) | 500 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Courant de référence | 16 A |
| SCCR | 5 kA (UL 2237) |
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement Push-in |
| Raccordement du conducteur | |
| Section raccordable | 0,5 mm² ... 2,5 mm² |
| Section raccordable AWG | 22 ... 12 |
| Longueur de gaine à dénuder de chaque fil | 10 mm (13 mm avec embout) |
| Dessin coté |  |
| Largeur | 34 mm |
| Hauteur | 70,5 mm |
| Longueur | 64 mm |
| Distance horizontale entre les trous de perçage | 57 mm |
| Distance verticale entre les trous de perçage | 27 mm |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PA |
| Normes / Spécifications | PA: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Longueur à dénuder des fils uniques | 10 mm (13 mm avec embout) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Spécifications concernant l'exécution et les essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Essais | DIN EN 61984 |
| DIN EN 60664 | |
| CEI 60352 | |
| Essai | |
| Normes/prescriptions | PA: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Les connecteurs ne doivent être enfichés que hors charge/tension. |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 10 |
| Matériau de l'insert de connecteur (EF007545) | Autre |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 500 V |
| Catégorie de surtension (EF006785) | III |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau du contact (EF007544) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 70.5 mm |
| Profondeur (EF000049) | 64 mm |
