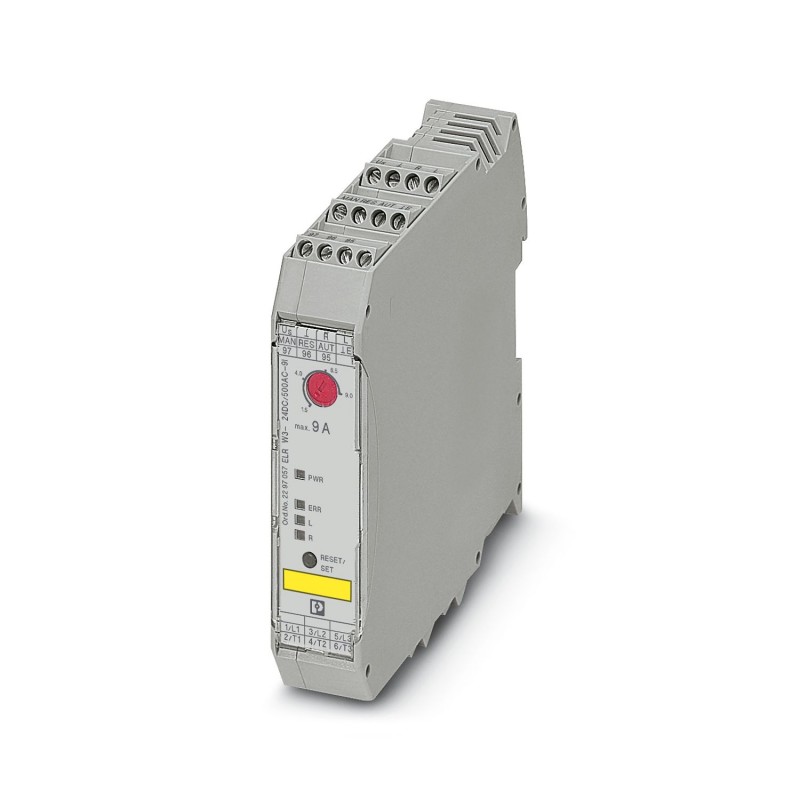

ELR W3- 24DC/500AC- 9I 2297057 PHOENIX CONTACT Contacteur moteur hybride
ELR W3-24DC/500AC-9I
2297057
PHOENIX_CONTACT
Contacteur moteur hybride
Contacteur Inver. semi-con. triphasé « 4 en 1 » avec entrée 24 V DC, corr. Sortie 9 A, func. arrêt d’urgence et déconnexion. par enveloppe. convenir.
Démarreur moteur hybride pour inverser les moteurs CA triphasés jusqu'à 500 V CA et 9 A de courant de sortie, avec 24 V CC de tension de commande, coupure de surcharge réglable, fonction d'arrêt d'urgence jusqu'à SIL 3/PL e et raccordement vissé.
Appareillage industriel basse tension > Combinaison départ moteur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Démarreurs moteurs hybrides |
| Gamme de produits | CONTACTRON |
| Mode de fonctionnement | 100 % ED |
| État de la gestion des données | |
| Révision de l'article | 12 |
Propriétés électriques
| Nombre de phases | 3 |
| Type de démarreur moteur | Démarreur-inverseur |
| Fréquence de commutation | ≤ 2 Hz (indépendamment de la charge) |
| Puissance dissipée maximale en condition nominale | 13,5 W |
| Fréquence de commutation | ≤ 2 Hz (indépendamment de la charge) |
| Puissance dissipée maximale | 14,6 W |
| Puissance dissipée minimale | 1,1 W |
| Alimentation | |
| Tension d'alimentation assignée du circuit de commande Us | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 30 V DC |
| Courant d'alimentation de commande assigné IS | 40 mA |
| Circuit de protection | Parafoudre basse tension |
| Protection contre inversions de polarité | |
| Propriétés d'isolation | |
| Tension d'isolement assignée | 500 V |
| Tension de tenue aux chocs assignée | 6 kV |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Propriétés d'isolation entre la tension d'entrée de commande et la tension d'alimentation de commande et le circuit de courant auxiliaire vers le circuit principal | Débranchement sûr (IEC 60947-1) pour une tension de service ≤ 300 V AC |
| Isolation de base (CEI 60947-1) pour une tension de service de 300 V AC ... 500 V AC | |
| Propriétés d'isolation entre la tension d'entrée de commande et d'alimentation de commande et le circuit de courant auxiliaire | Isolation sûre (CEI 60947-1) avec circuit auxiliaire ≤ 300 V AC |
Données d'entrée
| Commande | |
| Dénomination entrée | Entrée de commande droite/gauche |
| Tension de commande assignée UC | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 30 V DC |
| Courant de commande assigné IC | 5 mA |
| Seuil d'enclenchement | 9,6 V (Signal « 0 ») |
| 19,2 V (Signal « 1 ») | |
| Niveau commutat. | < 5 V DC (pour ARRÊT D'URGENCE) |
| Temps d'enclenchement typique | < 35 ms |
| Temps de coupure typique | < 40 ms |
Données de sortie
| Sortie AC | |
| Tension de service assignée Ue | 500 V AC |
| Plage de tension de service | 42 V AC ... 550 V AC |
| Courant de service assigné Ie | 9 A (AC-51) |
| 6,5 A (AC-53a) | |
| Fréquence du réseau | 50/60 Hz |
| Plage de courant de charge | 1,5 A ... 9 A (voir derating) |
| Courbe de déclenchement selon CEI 60947-4-2 | Classe 10A |
| Temps de refroidissement | 20 min. (pour RAZ automatique) |
| Courant de fuite | 0 mA |
| Tension résiduelle | < 0,5 V |
| Courant de choc | 100 A (t = 10 ms) |
| Circuit de protection | Parafoudre basse tension |
| Sortie de report d'information | |
| Remarque | Accusé de réception : contact inverseur indépendant du potentiel, contact de signalisation |
| Type de contact | 1 contact inverseur |
| Pouvoir de coupure selon CEI 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) | |
| Tension résiduelle | < 0,5 V |
Caractéristiques de raccordement
| Circuit de commande | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Circuit de puissance | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
Signalisation
| Affichage d'état | LED (jaune) |
| Témoin de présence de la tension de service | LED verte |
| Affichage des défauts | LED rouge |
Dimensions
| Largeur | 22,5 mm |
| Hauteur | 107 mm |
| Profondeur | 114 mm |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 (Boîtiers) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (tenir compte du derating) |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
Homologations
| ATEX | |
| Repérage | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| Certificat | PTB 07 ATEX 3145 |
| Homologation UL | |
| Certificat | NLDX.E228652 |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | ≤ 3 |
| Remarque | Déconnexion assurée |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | 2 |
| Remarque | Protection moteur |
| Performance Level (ISO 13849) | |
| Repérage | ≤ e |
| Remarque | Déconnexion assurée |
| Catégorie (ISO 13849) | |
| Repérage | ≤ 3 |
| Remarque | Déconnexion assurée |
| Données UL | |
| SCCR | 100 kA (500 V AC (fusible 30 A de type CC / 30 A de type J (défaut élevé))) |
| 5 kA (500 V AC (fusible 20 A RK5 (défaut standard))) | |
| FLA | 6,5 A (500 V AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX |
Normes et spécifications
| Normes / Spécifications | |
| Normes/Prescriptions | EN 60947 |
| CEI 61508 | |
| ISO 13849 | |
Montage
| Type de montage | Montage sur rail DIN |
| Instructions de montage | juxtaposable à intervalles de 20 mm |
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Caractéristique | Valeur |
|---|---|
| Type de starter moteur (EF009598) | Démarreur-inverseur |
| Avec déclencheur de court-circuit (EF006691) | Non |
| Tension d'alimentation de courant nominal CC (EF003980) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CC |
| Courant de fonctionnement nominal Ie (EF001443) | 9 A |
| Courant de fonctionnement nominal, CA-3, 400 V (EF009602) | 9 A |
| Réglage de courant du déclencheur de surcharge (EF002336) | 1.5 A |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 1 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Protection contre les surcharges compensée en température (EF009604) | Non |
| Classe de déclenchement (EF006668) | CLASS 10 |
| Type de raccordement du circuit principal (EF006819) | Borne à vis |
| Finition du raccordement électrique du circuit auxiliaire / commande (EF006979) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Nombre de postes de commande (EF001372) | 1 |
| Adapté à un arrêt d'urgence (EF001433) | Oui |
| Réinitialisation externe possible (EF003426) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 22.5 mm |
| Hauteur (EF000040) | 107 mm |
| Profondeur (EF000049) | 114 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2297057-ELR W3- 24DC/500AC- 9I | 146 Kbytes |
|
