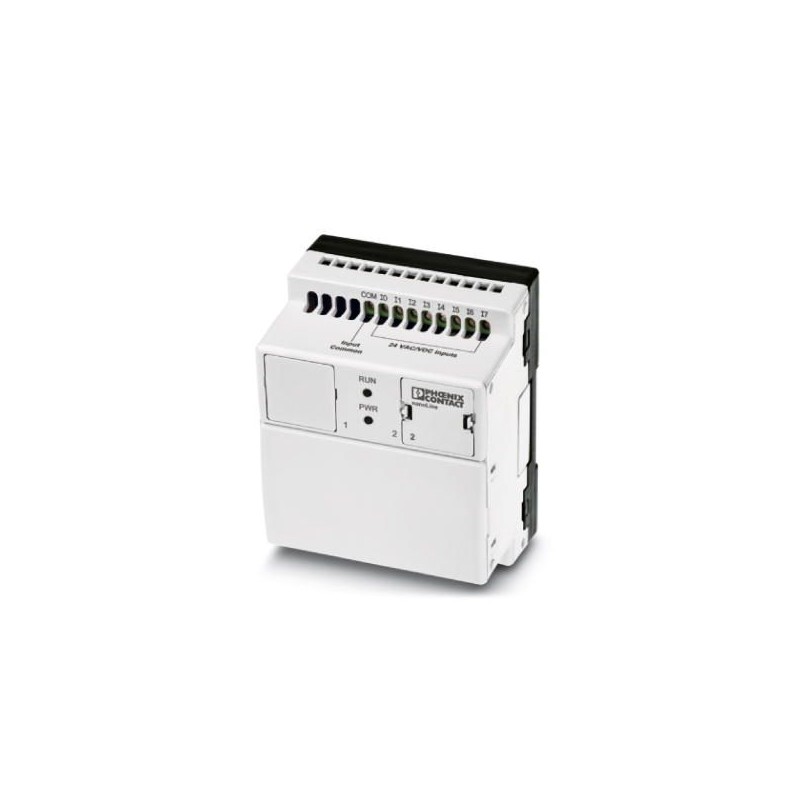

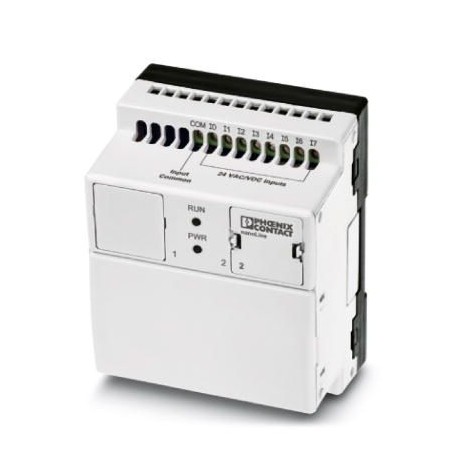

NLC-055-024D-08I-04QTP-00A 2700453 PHOENIX CONTACT Unité de base
NLC-055-024D-08I-04QTP-00A
2700453
PHOENIX_CONTACT
Unité de base
Unité de base Nanoline 24 V DC. Equipé de 8 entrées numériques, 2 entrées analogiques (0-10V) et 4 canaux numériques de sortie PNP. Des canaux d’E/S peuvent être ajoutés et jusqu’à 3 modules d’extension d’E/S peuvent être placés. Des modules de communication en option permettent une connexion réseau ou une connexion série. Un dispositif de contrôle en option fournit une interface utilisateur. La programmation est réalisée par le biais d’un nanoNavigator.
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700453 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 461 (C-8-2015) |
| GTIN | 4046356646536 |
| Poids par pièce (hors emballage) | 0,322 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | IN (Inde) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 90 % |
Alimentation
| Raccordement alimentation | Raccordement vissé |
|---|---|
| Tension d'alimentation | 24 V DC (Alimentation en énergie des modules de communication et d'E/S) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | 250 mA |
| Courant absorbé typique | 100 mA |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 NPN/PNP |
| Type de raccordement | Raccordement vissé |
| Nombre d'entrées | 8 |
| Temps d'amorçage typique | 60 µs (allumée) |
| 70 µs (OFF) | |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | 5 mA DC (Allumée) |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Description de la sortie | Sorties PNP |
| Type de raccordement | Raccordement vissé |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection contre les courts-circuits et contre les surcharges |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bloc de jonction | 2 A |
| Charge nominale inductive | 12 VA |
| Charge nominale lampes | 12 W |
| Charge nominale ohmique | 12 W |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 4 |
| Avec sortie de relais (EF003198) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Appareil de base (EF007279) | Oui |
| Évolutif (EF000119) | Non |
| Appareil d'extension (EF007163) | Non |
| Avec minuterie (EF000256) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80.5 mm |
| Hauteur (EF000040) | 103.5 mm |
| Profondeur (EF000049) | 60 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2700453-NLC-055-024D-08I-04QTP-00A | 113 Kbytes |
|
