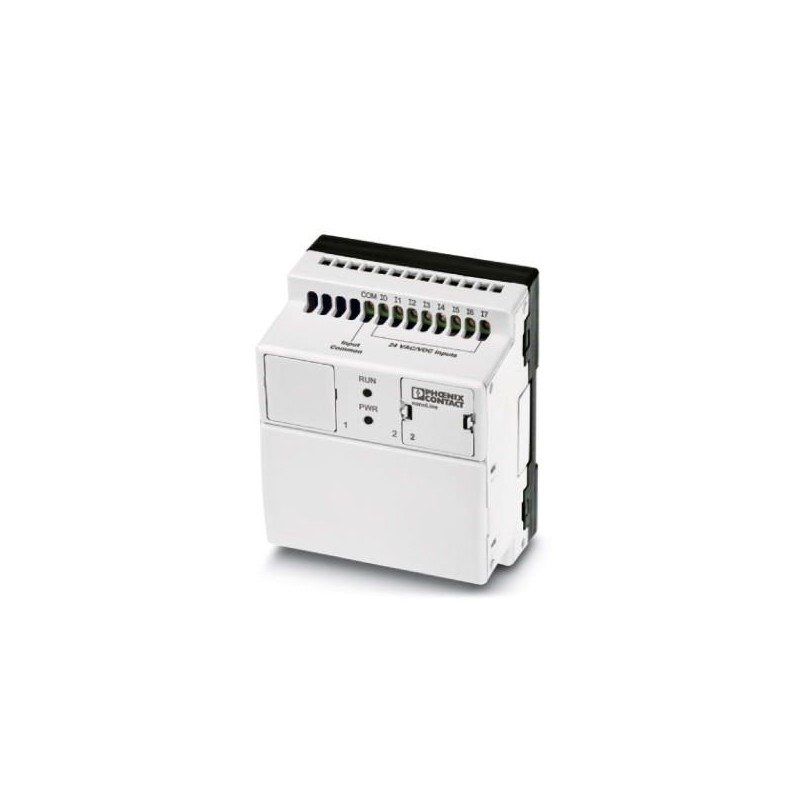

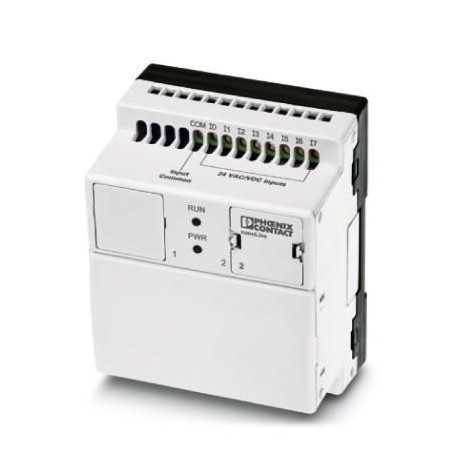

NLC-055-024D-08I-04QRD-05A 2700464 PHOENIX CONTACT Unité de base
NLC-055-024D-08I-04QRD-05A
2700464
PHOENIX_CONTACT
Unité de base
Unité de base nanoLine 24 V DC. Équipé de 8 entrées numériques, 2 entrées analogiques (0-10 V) et 4 canaux de sortie relais. Des canaux d’E/S peuvent être ajoutés et jusqu’à 3 modules d’extension d’E/S peuvent être placés. Des modules de communication en option permettent une connexion réseau ou une connexion série. Un dispositif de contrôle en option fournit une interface utilisateur. La programmation est réalisée par le biais d’un nanoNavigator.
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700464 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 460 (C-8-2015) |
| GTIN | 4046356576611 |
| Poids par pièce (hors emballage) | 0,336 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | IN (Inde) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 90 % |
Interfaces
| Interface | Terminal de commande |
|---|---|
| Type de raccordement | RJ45 / COMBICON |
| Interface | RS-232 |
| Type de raccordement | Emplacement 1 |
| Interface | USB |
| Type de raccordement | Emplacement 1 |
Alimentation
| Raccordement alimentation | Raccordement vissé |
|---|---|
| Tension d'alimentation | 24 V DC (Alimentation en énergie des modules de communication et d'E/S) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Courant max. absorbé | 250 mA |
| Courant absorbé typique | 150 mA |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 NPN/PNP |
| Type de raccordement | Raccordement vissé |
| Nombre d'entrées | 8 |
| Temps d'amorçage typique | 20 ms (allumée) |
| 70 µs (OFF) | |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | 5 mA DC (Allumée) |
Sorties TOR
| Dénomination sortie | Sortie à relais |
|---|---|
| Description de la sortie | Sortie de relais |
| Type de raccordement | Raccordement vissé |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection externe nécessaire |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 5 A |
| Courant de sortie maximal par module / bloc de jonction | 20 A |
| Courant de sortie maximal par module | 5 A |
| Charge nominale ohmique | 600 W (@ 24 ohms) |
Entrées analogiques
| Description de l'entrée | Entrée analogique |
|---|---|
| Nombre d'entrées | 2 |
| Technique de raccordement | Raccordement vissé |
| Résolution A/N | 12 Bit (uniforme) |
| Fréquence limite (3 dB) | 1 Hz (3 dB) |
| Dénomination de la protection | Suppression de pics de tension |
| Principe de mesure | par approximations successives |
| Signal d'entrée tension | 0 V DC ... 10 V DC |
| Résistance d'entrée entrée tension | 20 kΩ |
| Filtre d'entrée | TOR |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées numériques (EF001992) | 0 |
| Nombre de sorties numériques (EF001993) | 4 |
| Avec sortie de relais (EF003198) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Maître IO-Link (EF007298) | Non |
| Capacité de redondance (EF003156) | Non |
| Appareil de base (EF007279) | Oui |
| Évolutif (EF000119) | Non |
| Appareil d'extension (EF007163) | Non |
| Avec minuterie (EF000256) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80.5 mm |
| Hauteur (EF000040) | 103.5 mm |
| Profondeur (EF000049) | 60 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 36 Mbytes |
|
| PHOENIX CONTACT-2700464-NLC-055-024D-08I-04QRD-05A | 120 Kbytes |
|
