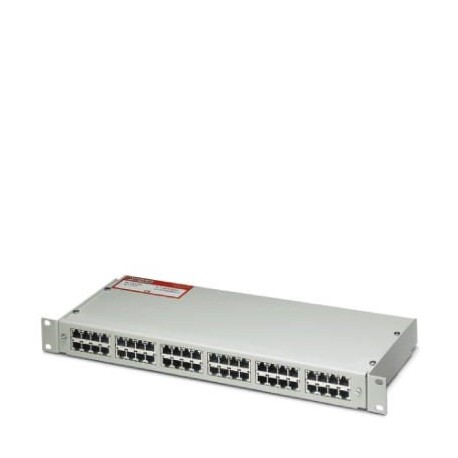

D-LAN-19"-24 2838791 PHOENIX CONTACT Dispositif de protection antisurtension
D-LAN-19"-24
2838791
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Dispositif de protection antisurtension

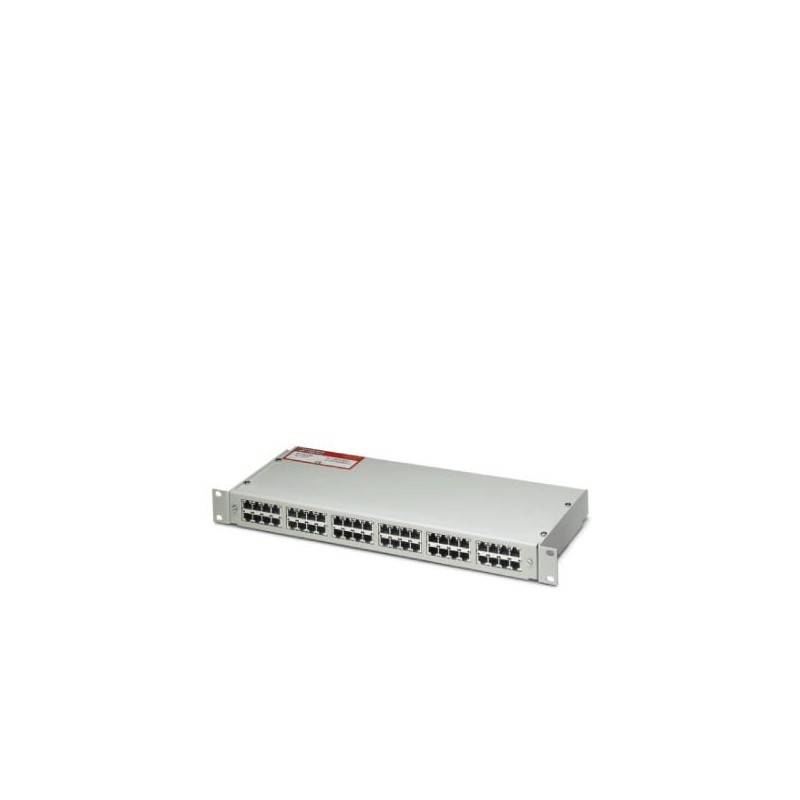

Rack 19" avec 24 ports protégés contre les surtensions pour les interfaces de données dans les réseaux Ethernet (1000Base-T), anneau de jetons, FDDI/CDDI selon la classe D/EN 50173 (CAT5e), connexion dans le module de protection : RJ45 femelles.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2838791 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 143 (C-4-2017) |
| GTIN | 4017918959968 |
| Poids par pièce (hors emballage) | 3,091 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Tôle d'acier |
|---|---|
| Coloris | beige |
| Normes pour les lignes de fuite et distances dans l'air | DIN VDE 0110-1 |
| CEI 60664-1 | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | Rack de 19" |
| Type | Module de distribution dans rack de 19" |
| Nombre de pôles | 24 |
| Sens de l'action | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| B3 | |
| Tension permanente maximale UC | 6 V DC |
| Courant de référence | 1,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 mA |
| Courant résidual IPE | ≤ 1 mA (Cavalier 2 retiré) |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 350 A |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 350 A |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 2,5 kA (boîtier isolé) |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-terre) | |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 100 A |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 20 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 30 V (J2 fiché) |
| ≤ 170 V (J2 retiré) | |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) statique | ≤ 700 V (blindage isolé) |
| Tension résiduelle pour In(fil-fil) | ≤ 65 V |
| Tension résiduelle pour In(fil-terre) | ≤ 45 V (J2 ON) |
| ≤ 220 V (J2 OFF) | |
| Tension résiduelle pour In (blindage-terre) | ≤ 700 V |
| Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 500 V / 250 A) |
| Niveau de protection Up(fil-terre) | ≤ 40 V (C1 - 500 V / 250 A (J2 ON)) |
| ≤ 180 V (C1 - 500 V / 250 A (J2 OFF)) | |
| Niveau de protection Up(blindage-terre) | ≤ 800 V (boîtier isolé) |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
| Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
| Perte d'insertion aE, sym. | typ. 1 dB (≤ 100 MHz) |
| Perte d'insertion aE, asym. | |
| Diaphonie entre appareils proches | typ. 36 dB (Système 100 Ω / 100 MHz) |
| Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | > 100 MHz |
| Capacité (fil-fil) | typ. 20 pF |
| Capacité (fil-terre) | typ. 1 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
| Résistance aux courants de choc (fil-terre) | C1 - 500 V / 250 A |
| Résistance aux courants de choc (blindage-terre) | C2 (4 kV/2 kA) |
Caractéristiques de raccordement
| Type de raccordement | RJ45 |
|---|---|
| Type de raccordement IN | Connecteur femelle RJ45 |
| Type de raccordement OUT | Connecteur femelle RJ45 |
| Technique de raccordement | Interfaces réseau (par ex. Ethernet, Token Ring et CDDI/FDDI) |
Normes et spécifications
| Normes/Prescriptions | CEI 61643-21 |
|---|---|
| DIN EN 50173-1 | |
| Normes/prescriptions | CEI 61643-21 2000 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
