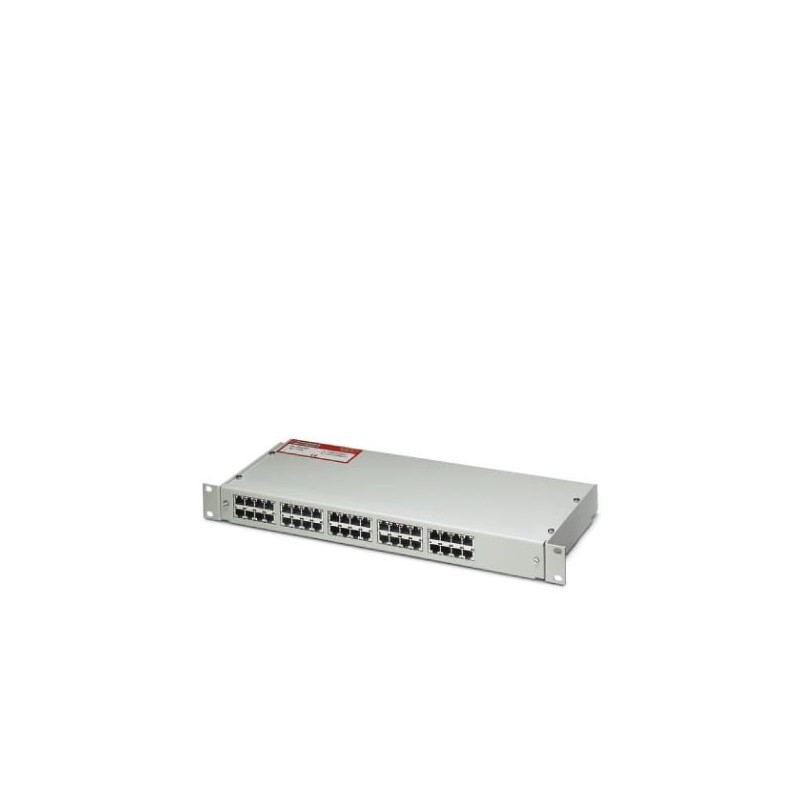

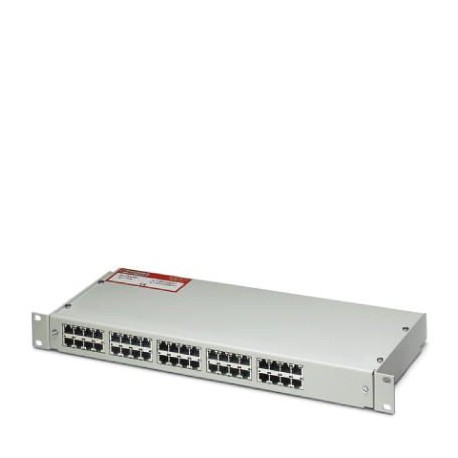

D-LAN-19"-20
2880134
PHOENIX_CONTACT
1
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2880134 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 143 (C-4-2017) |
GTIN | 4017918962784 |
Poids par pièce (hors emballage) | 3,063 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 80 °C |
---|---|
Indice de protection | IP20 |
Matériau du boîtier | Tôle d'acier |
---|---|
Coloris | beige |
Normes pour les lignes de fuite et distances dans l'air | DIN VDE 0110-1 |
CEI 60664-1 | |
Catégorie de surtension | II |
Degré de pollution | 2 |
Type de montage | Rack de 19" |
Type | Module de distribution dans rack de 19" |
Nombre de pôles | 20 |
Sens de l'action | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
B3 | |
Tension permanente maximale UC | 6 V DC (fil-fil) |
Tension permanente maximale UC(brins-terre) | 68 V DC (en option : +/- 6 V DC) |
Courant de référence | 1,5 A (25 °C) |
Courant utile de service ICpour UC | ≤ 1 mA |
Courant résidual IPE | ≤ 1 mA (Cavalier 2 retiré) |
Courant nominal de décharge In(8/20) µs (fil-fil) | 350 A |
Courant nominal de décharge In(8/20)µs (fil-terre) | 350 A |
Courant nominal de décharge In(8/20) µs (blindage-terre) | 2,5 kA (boîtier isolé) |
Courant de décharge global Itotal(8/20) µs | 10 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 100 A |
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 20 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 30 V (J2 fiché) |
≤ 170 V (J2 retiré) | |
Limitation tension de sortie pour 1 kV/µs (blindage-terre) statique | ≤ 700 V (blindage isolé) |
Tension résiduelle pour In(fil-fil) | ≤ 65 V |
Tension résiduelle pour In(fil-terre) | ≤ 45 V (J2 ON) |
≤ 220 V (J2 OFF) | |
Tension résiduelle pour In (blindage-terre) | ≤ 700 V |
Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 500 V / 250 A) |
Niveau de protection Up(fil-terre) | ≤ 40 V (C1 - 500 V / 250 A (J2 ON)) |
≤ 180 V (C1 - 500 V / 250 A (J2 OFF)) | |
Niveau de protection Up(blindage-terre) | ≤ 800 V (boîtier isolé) |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 1 ns |
Temps d'amorçage tA (fil-blindage) | ≤ 100 ns |
Perte d'insertion aE, sym. | typ. 1 dB (≤ 100 MHz) |
Diaphonie entre appareils proches | typ. 36 dB (Système 100 Ω / 100 MHz) |
Fréquence limite fg (3 dB), sym., dans le système 100 Ohm | > 100 MHz |
Capacité (fil-fil) | typ. 20 pF |
Capacité (fil-terre) | typ. 1 pF |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-fil) | C1 - 500 V / 250 A |
Résistance aux courants de choc (fil-terre) | C1 - 500 V / 250 A |
Résistance aux courants de choc (blindage-terre) | C2 (4 kV/2 kA) |
Type de raccordement | RJ45 |
---|---|
Type de raccordement IN | Connecteur femelle RJ45 |
Type de raccordement OUT | Connecteur femelle RJ45 |
Technique de raccordement | Interfaces réseau (par ex. Ethernet, Token Ring et CDDI/FDDI) |
Normes/Prescriptions | CEI 61643-21 |
---|---|
DIN EN 50173-1 | |
Normes/prescriptions | CEI 61643-21 2000 |
