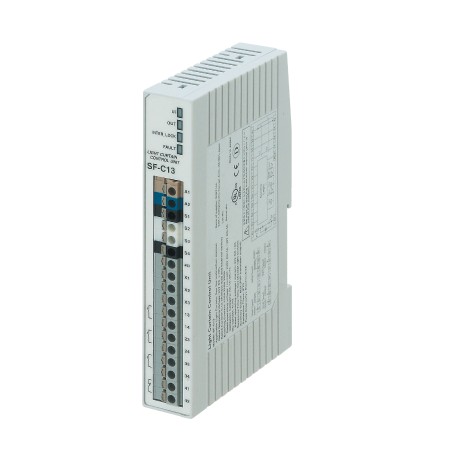

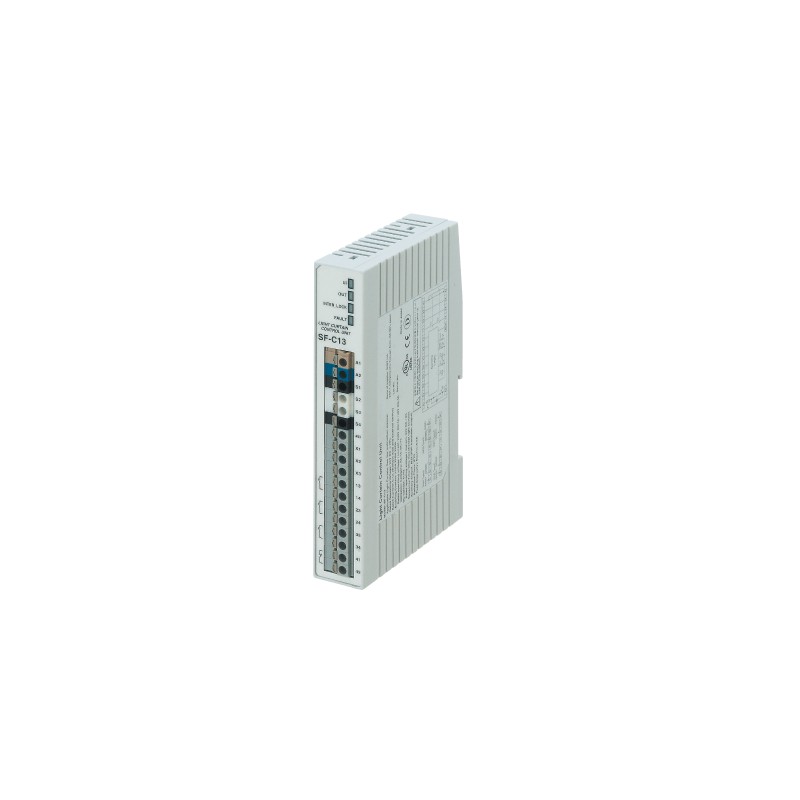

SFC13 SF-C13 PANASONIC Unité de contrôle pour SF4B, mince type
SFC13
SF-C13
PANASONIC
Unité de contrôle pour SF4B, mince type
SF-C13_Exclusive Unité de Contrôle pour la Sécurité de la Lumière Curtain_Exclusive Unité de Contrôle pour la Sécurité de la barrière Immatérielle SF-C10_Slim type d'unité de contrôle
Safety - PANASONIC > SF4C thru-beam safety sensors. Accessories - PANASONIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
En savoir plus
▲| Numéro De Produit | SF-C13 |
| Numéro De Pièce | SF-C13 |
| Produit | Le Contrôle exclusif de l'Unité pour la barrière Immatérielle de Sécurité |
| Détails | Slim type d'unité de contrôle |
| Nom du produit | Le Contrôle exclusif de l'Unité pour la barrière Immatérielle de Sécurité SF-C10 |
| Article | Spécifications |
|---|---|
| Numéro De Produit | SF-C13 |
| Numéro De Pièce | SF-C13 |
| Connectable barrières immatérielles de sécurité | Barrière immatérielle de sécurité fabriqué par Panasonic, les Dispositifs Industriels SUNX |
| Normes applicables:standard International | IEC 61496-1 (Type 4) |
| Directive de marquage CE de conformité | Les machines Directive Basse Tension (SF-C11/C13 seulement) de la Directive, Directive EMC, RoHS Directive |
| Normes applicables:Japon | JIS B 9704-1 (Type 4), JIS B 9705-1(Catégorie 4), |
| Normes applicables:Europe (UE) | EN 61496-1 (Type 4), EN 55011, EN ISO 13849-1 (Catégorie 4, PLe), IEC 61496-1 (Type 4), la norme ISO 13849-1 (Catégorie 4, PLe)(Note：SF-C11etSF-C13conforme aux normes UL 1998 (Classe 2).) |
| Normes applicables:Amérique du Nord | ANSI/UL 61496-1 (Type 4), UL 1998 (Classe 2) (Note：SF-C11etSF-C13conforme aux normes UL 1998 (Classe 2).) |
| La tension d'alimentation | 24 V DC ±10 % tension d'Ondulation (P-P 10 % ou moins / 100 mA ou moins (sans barrière immatérielle de sécurité) |
| Consommation de courant | 100 mA ou moins (sans rideau de lumière) |
| Le fusible | Intégré fusible électronique, le Déclenchement de courant: 0,5 A ou plus, Réinitialisation après l'alimentation |
| Sortie de sécurité | PAS de contact × 3 (13-14, 23-24, 33-34) |
| Sortie de sécurité:Demande de catégorie | AC-15 DC-13 (IEC 60947-5-1) |
| Sortie de sécurité:puissance Nominale de la tension de service (Ue) /fonctionnement Nominal actuel (le) | 4 A / 30 V DC, 4 A / 230 V AC, charge ohmique (Pour charge inductive, en cas de contact de protection) Min. applicable de charge: 10 mA (à 24 V CC) (Remarque: Si plusieursSF-C11ouSF-C13les unités sont utilisées dans une ligne de ensemble, leavea espace de 5 mm0.197 inou plus entre chaque unité. Si les unités sont en contact les uns les autres, de réduire le courant de service nominal de sortie de sécurité conformément à la température ambiante de fonctionnement comme le montrent les graphiques ci-dessous). |
| Sortie de sécurité:matériau des Contacts / contacts | AgSnO, auto-nettoyage, de manière forcée |
| Sortie de sécurité:résistance de Contact | 100 mOhm ou moins (valeur initiale) |
| Sortie de sécurité:protection contre les Contacts fusible | 4 A (à action retardée) |
| Sortie de sécurité:durée de vie Mécanique | 10 000 000 de fois ou plus (ouvrir/fermer la fréquence de 180 fois/min) (Note：L'espérance de vie du relais varie en fonction du type de charge, ouvrir / fermer la fréquence, les conditions ambiantes et d'autres.) |
| Sortie de sécurité:Électrique durée de vie | 100 000 fois ou plus (ouvrir/fermer la fréquence de 20 fois/min, 230 V AC, 3 A, à l'aide de la résistance de charge) (Note：L'espérance de vie du relais varie en fonction du type de charge, ouvrir / fermer la fréquence, les conditions ambiantes et d'autres.) |
| Pick-up retard(réarmement Auto / Manual reset) | 80 ms ou moins / 90 ms ou moins |
| Le temps de réponse | 10 ms ou moins |
| Sorties auxiliaires | Relais de sécurité de contact (contact nf) × 1 (41-42) (Apparenté à l'activation de la voie) |
| Sortie auxiliaire:fonctionnement Nominal tension / courant | 24 V DC / 2 A, Min. applicable de charge: 10 mA (à 24 V CC) |
| Sortie auxiliaire:Contact fusible de protection nominale | 2 A (à action retardée) |
| Semi-conducteurs de sortie auxiliaire(AUX) | PNP collecteur ouvert transistor ・Max. source de courant: 60 mA ・Tension appliquée: la même que la tension d'alimentation (entre le semi-conducteur sortie auxiliaire et +V) ・Une tension résiduelle: 2.3 V ou moins (à la source de courant de 60 mA) Courant de fuite: 2 mA ou moins |
| Semi-conducteurs de sortie auxiliaire(AUX):opération de Sortie | Lorsque la barrière immatérielle de sécurité est interrompue |
| Catégorie de surtension | II |
| Indicateurs:Alimentation (Ui) | LED verte (s'allume lorsque l'appareil est sous tension) |
| Indicateurs:sortie de Sécurité [OUT] | LED verte (s'allume lorsque la sortie de sécurité est fermé) (Note：Le témoin de fonctionnement est marqué comme "l'Activation" de l'unité pourSF-C12.) |
| Indicateurs:Interlock (INTER_LOCK) | LED jaune (s'allume lors de l'activation des contacts sont ouverts) |
| Indicateurs:Défaut (FAULT) | Jaune (le voyant clignote lorsque le défaut se produit) |
| Relais externe fonction de surveillance de la | Incorporé |
| Bord de fuite de la fonction | Incorporé |
| De polarité fonction de sélection | Intégré (connexion par Câble permet la sélection de la plus/moins-sol)Moins de terre: - Correspondre à la sortie PNP de sécurité de lumière curtainPlus sol: Correspondent à sortie NPN barrière immatérielle de sécurité (Note：s'il vous Plaît activer l'interrupteur de la PNP côté pour moins de terre et à l'NPN côté pour la plus mise à la terre.) |
| Degré de Pollution | Deux |
| Résistance à l'environnement:Degré de protection | Boîtier: IP40 Terminal: IP20 |
| Température ambiante | -10 à +55 ℃+14 à +131℉ (Pas que de la condensation ou au givrage autorisé), Stockage: -25 à +70 ℃-13 à +158 ° f |
| L'humidité ambiante | De 30 à 85 % d'humidité relative de Stockage: de 30 à 95 % HR |
| Résistance aux vibrations | Résistance / dysfonctionnement de 10 à 55 Hz, 0,35 mm0.014 dansl'amplitude en X, Y et Z les directions pour une vingtaine de fois chacun |
| Matériau du boîtier | ABS |
| Borne de connexion de l' | Borne à ressort |
| Poids | Poids Net: 200 g environ. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: SFC13 - SFC13 | SF-C13 | 77 Kbytes |
 |
