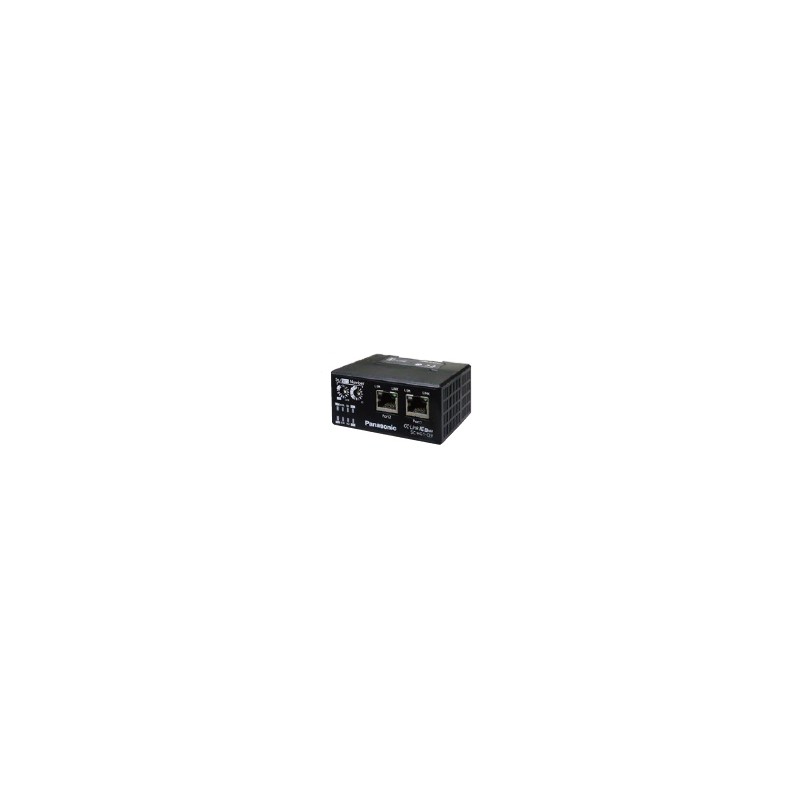

USCHG1CEF SC-HG1-CEF PANASONIC Unité de Communication pour CC-Link IE Field pour HG-S
USCHG1CEF
SC-HG1-CEF
PANASONIC
Unité de Communication pour CC-Link IE Field pour HG-S
Série SC-GU3. Unité de communication pour CC-Link IE pour capteur de déplacement numérique HG-S
Fiber - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro De Produit | SC-HG1-CEF |
| Numéro De Pièce | SC-HG1-CEF |
| Produit | CC-Link IE Field Communication de l'Unité de HG de la série |
| Nom du produit | Unité de Communication pour CC-Link IE Field / CC-Link |
| Article | Spécifications |
|---|---|
| Numéro De Produit | SC-HG1-CEF |
| Numéro De Pièce | SC-HG1-CEF |
| Directive de marquage CE de conformité | La Directive EMC, RoHS Directive |
| Compatible controller | HG-SC□ |
| Nombre Maximum de contrôleurs connectable | Maximum de 15 unités (un maître, 14 esclaves) par SC‑HG1‑CEF unité |
| La tension d'alimentation | 24V DC ±10%, dont 0,5 V ondulation (P-P) Remarque : l'Alimentation est fournie à partir de la connexion d'un contrôleur / contrôleur maître. |
| Consommation de courant | 200 mA ou moins |
| Méthode de Communication | CC-Link IE Field |
| Distance de la station de type | De l'appareil à distance de la station de |
| Ligne de Transmission types | Ligne, étoile, (mélange de ligne et les types d'étoiles est possible), bague |
| Réseau Pas. réglage | 1 à 239 (décimal) [1 EF (hex)] (0 et 240 ou plus: Erreur) Remarque : Pour le numéro de réseau de réglage sur ce produit, convertir le numéro de réseau à l'hex andset la valeur hex. |
| Envoi cyclique (Nombre Maximum de liens par station) | RX/RY:128 points chacun (128 bits), 16 octets, RWr/RWw: 64 points chacun (64 mots), 128 octets |
| Transitoire de transmission | Fonction de serveur uniquement, les données de taille de 1024 octets |
| N ° De Station. réglage | 1 à 120 (décimal) (0 et 121 ou plus suite à une erreur) |
| Vitesse de Communication | 1 Gbit / s |
| Distance de transmission maximale | 100 m328.084 ft |
| Global Maximum de la distance de câble distance de transmission Maximale | 121 unités (1 station maître, 120 stations esclaves) |
| Cascade de connexion niveaux | Un Maximum de 20 |
| Degré de Pollution | Deux |
| Altitude de fonctionnement | 2 000 m6561.68 ftou moins Remarque : Ne pas utiliser ou entreposer dans un environnement qui a été sous pression à une pression supérieure à la pression atmosphérique à 0 m. |
| Résistance à l'environnement : la Protection de l' | IP40 (IEC) |
| Résistance à l'environnement : température Ambiante | -10 à +45 ℃+14 à +113 ° f(Pas que de la condensation ou au givrage autorisé) De stockage: -20 à +60 ℃-4 à +140 ° f |
| Résistance à l'environnement : humidité Ambiante | 35 à 85% HR, Stockage: 35 à 85% HR |
| Résistance à l'environnement : Tension withstandability | 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier |
| L'environnement de la résistance : la résistance de l'Isolation | 20 MΩ ou plus, avec 250 V DC megger entre tous les supplyterminals connectés ensemble et le boîtier |
| L'environnement de la résistance : résistance aux Vibrations | 10 à 150 Hz, 0,75 mm0.030 dansdouble amplitude de X, Y et Z les directions pendant deux heures chaque |
| L'environnement de la résistance : résistance aux Chocs | 98 m/sDeuxaccélération (10 G environ). en X, Y et Z les directions cinq fois chaque |
| Matériel | Boîtier: Polycarbonate |
| Câble de Communication | Câble Ethernet qui satisfait 1000BASE-T Catégorie standard 5e ou supérieure (Double blindage / STP, câble droit) Remarque : l'Utilisation de CC-Link Partner Association de câble recommandé. |
| Poids Net | Poids Net: 100 g env., Poids brut: 150 g environ. |
| Remarque | Lorsque les conditions de mesure n'ont pas été spécifiées avec précision, les conditions utilisées étaient les suivantes: température ambiante +20 ℃+68 ° f. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
