PANASONICMiniature Photoelectric Sensors - PANASONICPM THRU-BEAM MICROPHOTOSENSORS - PANASONICUPMK45 PM-K45 PANASONIC u-type de forme, K-forme, 6mm, NPN, câble de 1m

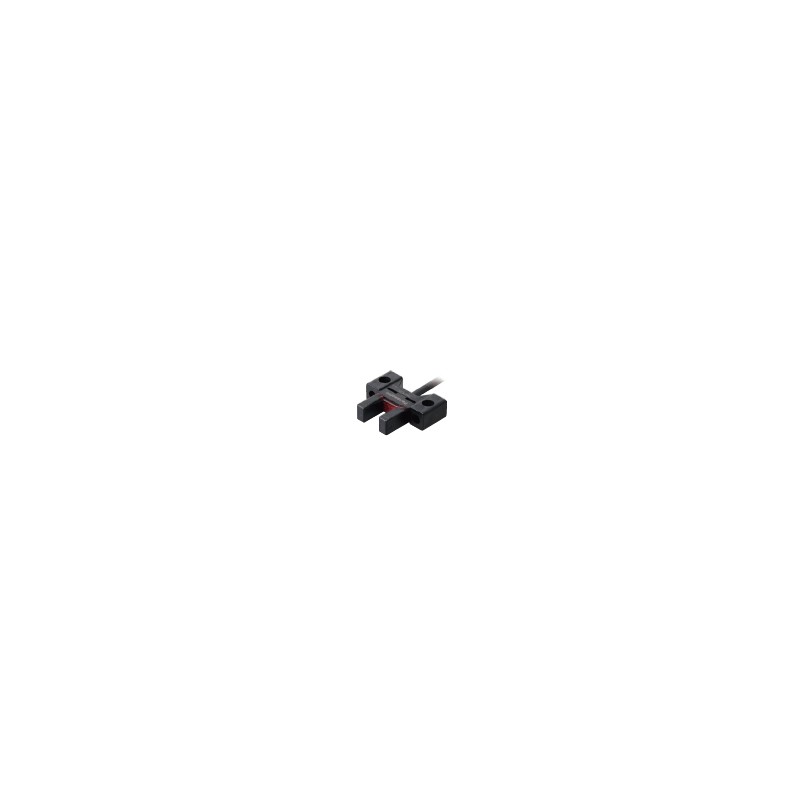

PANASONIC UPMK45 PM-K45 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

UPMK45 PM-K45 PANASONIC u-type de forme, K-forme, 6mm, NPN, câble de 1m

Référence: UPMK45

Code: PM-K45

Fabricant: PANASONIC

Description:

u-type de forme, K-forme, 6mm, NPN, câble de 1m
Capteur photoélectrique miniature et compact en fer à cheval, type K, portée 6mm, 2 sorties (une pour Light-ON et une pour Dark-ON) NPN, câble de 1m
PM-K45_Amplifier Micro photoélectrique intégré / en forme de U Sensor_Amplifier Capteur micro photoélectrique intégré / en forme de U [Compact / Type de câble]PM-45_Compact / Type de câble [Type K]

Catégories:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > PM thru-beam microphotosensors - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Numéro De Produit PM-K45
Numéro De Pièce PM-K45
Produit Amplificateur Intégré / U-forme de Micro-Capteur Photoélectrique
Détails Compact / type de Câble [type K]
Nom du produit Amplificateur Intégré / U-forme de Micro-Capteur Photoélectrique [Compact / type de Câble]H-45

Article Spécifications
Numéro De Produit PM-K45
Numéro De Pièce PM-K45
Marquage CE des directives La Directive EMC, RoHS Directive
Plage de détection 6 mm0.236 in(fixe)
Minimum de détection d'objet 0.8 × 1.2 mm0.031 × 0,047 poun objet opaque
Hystérésis 0,05 mm0,002 poou moins
La répétabilité 0,01 mm0.0004 dansou moins
La tension d'alimentation 5 à 24 V DC ±10 % tension d'Ondulation (P-P 10 % ou moins
Consommation de courant 15 mA ou moins
Sortie NPN collecteur ouvert transistor
・Maximum évier courant: 50 mA
・Tension appliquée: 30 V CC ou moins (entre la sortie et 0 V)
・Une tension résiduelle: 2 V ou moins (à 50 mA conso), 1 V ou moins (à 16 mA conso)
Sortie:opération de Sortie Incorporé avec 2 sorties: Light-ON / Dark-ON
Sortie:protection de Court-circuit Incorporé
Le temps de réponse Sous la lumière reçue condition: 20 µs ou moins
Sous la lumière interrompue condition: 80 µs ou moins
(Maximum réponse en fréquence: 3 kHz)(Note)
(Remarque) La réponse en fréquence est la valeur lorsque le disque, donné dans la figure ci-dessous, est en rotation.
Témoin de fonctionnement Voyant Orange (s'illumine sous la lumière reçue condition)
Degré de Pollution Trois
La Protection de l' IP64 (CEI)
Température ambiante -25 à +55 ℃-13 à +131 ° f(Pas que de la condensation ou au givrage autorisé), Stockage: -30 à +80 ℃-22 à +176 ° f
L'humidité ambiante 5 à 85 % d'humidité relative de Stockage: 5 à 95% HR
L'éclairement ambiant La lumière fluorescente: de 1 000 ℓx à la réception de lumière du visage
Tension withstandability 1 000 V AC pour un min. entre tous les terminaux connectés entre eux et le boîtier
La résistance de l'isolation 20 MΩ ou plus, avec 250 V DC megger entre tous les terminaux connectés entre eux et le boîtier
Résistance aux vibrations 10 à 2 000 Hz, 1,5 mm0.059 dansdouble amplitude de l'accélération maximale de 196 m/sDeux) en X, Y et Z les directions pendant deux heures chaque
Résistance aux chocs 15 000 m/sDeuxaccélération (1 500 G environ). en X, Y et Z les directions de trois fois chaque
Élément émettant de la LED infrarouge (Pic de longueur d'onde d'émission: 855 nm0.034 milnon modulée)
Matériel Boîtier: PBT
Section d'affichage: Polycarbonate
Câble 0.09 mmDeux4-core cabtyre câble, PVC, 1 m3.281 ftlong
Longueur de câblage Extension jusqu'à un total de 100 m328.084 ftest possible avec 0,3 mmDeuxou plus, le câble.
(Note) Si le câble est porté à 20 m65.617 ftou plus, vérifiez que la tension d'alimentation à l'extrémité du câble du capteur est de 4,5 V ou plus.
Poids Poids Net: 10 g environ.
Poids brut: 15 g environ.
Remarque Lorsque les conditions de mesure n'ont pas été spécifiées avec précision, les conditions ont été utilisés à une température ambiante de +23 ° c+73.4 ° f.
