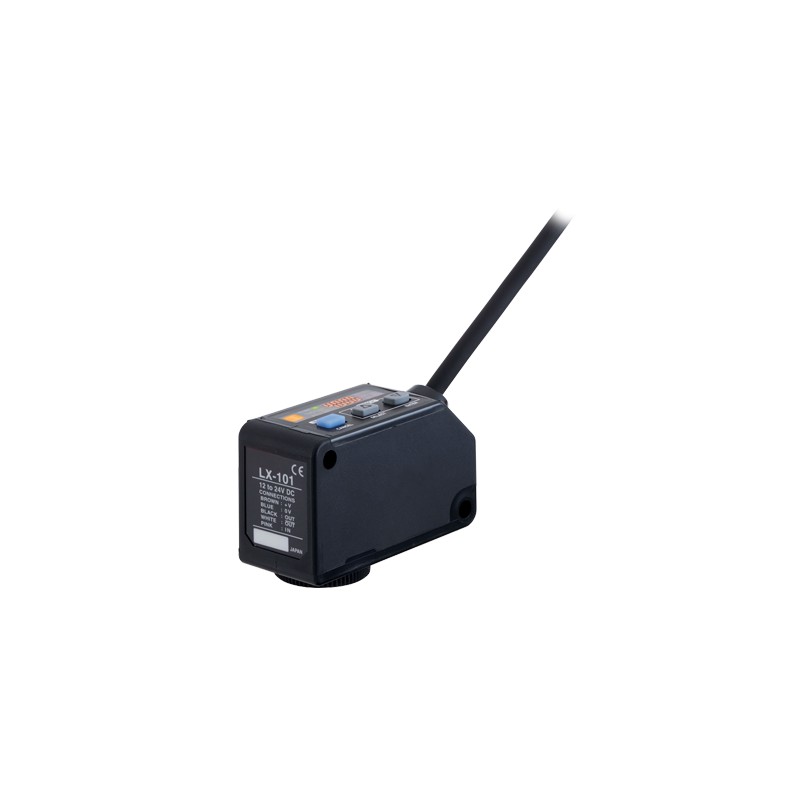

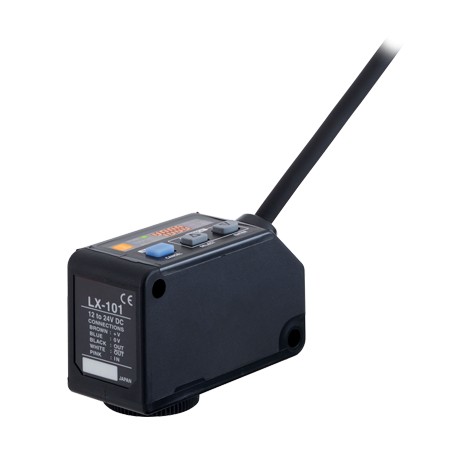

ULX101P LX101P LX-101-P PANASONIC Dvi numérique sonde de marque, teach-in, PNP, câble de 2m
ULX101P
LX101P
LX-101-P
PANASONIC
Dvi numérique sonde de marque, teach-in, PNP, câble de 2m
Capteur pour la détection de marques/couleurs, sélection automatique de LED optiques RGB, câble, PNP
Colour sensors - PANASONIC > LX100 digital mark sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro de produit | LX-101-P |
| Numéro de pièce | LX-101-P |
| produit | Capteur de marquage numérique |
| Détails | Type de câble |
| Nom du produit | Capteur de marquage numérique LX-100 |
| Article | Spécifications |
|---|---|
| Numéro de produit | LX-101-P |
| Numéro de pièce | LX-101-P |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Plage de détection | 10 ± 3 mm0,394 ± 0,118 pouces |
| Taille du spot | 1 x 5 millimètre 0,039 x0,197 in(à 10 mm0,394 podistance de réglage) |
| Tension d’alimentation | 12 à 24 V CC ± 10 % Ondulation P-P 10 % ou moins |
| Consommation de courant | Mode normal : 750 mW ou moins (consommation de courant 30 mA ou moins à une tension d’alimentation de 24 V) Mode ECO : 600 mW ou moins (consommation de courant 25 mA ou moins à une tension d’alimentation de 24 V) |
| Sortie 1 (OUT) | Transistor à collecteur ouvert PNP - Courant source maximum : 50 mA - Tension appliquée : 30 V DC ou moins (entre la sortie et +V) - Tension résiduelle : 1,5 V ou moins (à 50 mA de courant source) |
| Sortie 1 : Protection contre les courts-circuits | Incorporé |
| Sortie 1 : Fonctionnement de sortie | Mode de marquage : Light-ON / Dark-ON (réglage automatique sur l’enseignement) Mode couleur : Consistent-ON / Inconsistent-ON (réglage sur l’enseignement) |
| Sortie 2 (OUT) | Transistor à collecteur ouvert PNP - Courant source maximum : 50 mA - Tension appliquée : 30 V DC ou moins (entre la sortie et +V) - Tension résiduelle : 1,5 V ou moins (à 50 mA de courant source) |
| Sortie 2 : Protection contre les courts-circuits | Incorporé |
| Sortie 2 : Opération de sortie | Fonctionnement inversé de la sortie 1 |
| Temps de réponse | Mode de marquage : 45 micros s ou moins Mode couleur : 150 micros s ou moins |
| Contribution pédagogique | Entrée sans contact PNP - État du signal : Élevé... +4 V à +V (courant d’absorption : 3 mA ou moins), Faible... 0 à +0,6 V, ou ouvert - Impédance d’entrée : 10 kOhm env. |
| Affichage numérique | Affichage LED rouge à 4 chiffres |
| Réglage de la sensibilité | Mode de marquage : enseignement à 2 niveaux / Enseignement entièrement automatique Mode couleur : enseignement à 1 niveau |
| Fonction de réglage fin de la sensibilité | Incorporé |
| Fonction de minuterie | Incorporé avec une minuterie variable ON-delay / OFF-delay, commutable efficace ou inefficace (Période de minuterie : 1 à 500 ms, 9 niveaux variables) |
| Protection | IP67 (IEC) |
| Température ambiante | -10 à +55 °C+14 à +131 °F(Aucune condensation ou givrage de rosée n’est autorisé), Stockage : -20 à +70 °C-4 à +158 °F |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance aux vibrations | Fréquence de 10 à 500 Hz, 3,0 mm0,118 podouble amplitude (max. 20 G) dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune |
| Élément émetteur | LED combinées rouge / verte / bleue (longueur d’onde d’émission maximale : 640 nm0,025 millimètre/ 525 milles marins0,021 million/ 470 milles marins0,019 million) |
| matériel | Boîtier : PBT Couvercle de l’écran : Polycarbonate Boutons de commande : Caoutchouc de silicone Objectif : Verre Support d’objectif : Aluminium |
| câble | 0,34 millimètre2Câble de cabine à 5 conducteurs, 2 m6,562 pilong |
| Extension de câble | Extension jusqu’à 100 m au total328,084 piest possible avec 0,3 mm2, ou plus, câble. |
| poids | Poids net : 120 g environ Poids brut : 180 g environ |
| accessoire | M4 (longueur 30 mm1,181 pouce) vis avec rondelles : 2 pcs. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: LX101P - LX101P | LX-101-P | 1 Mbytes |
|
