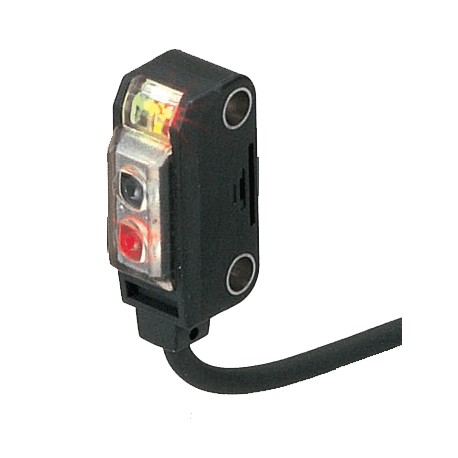

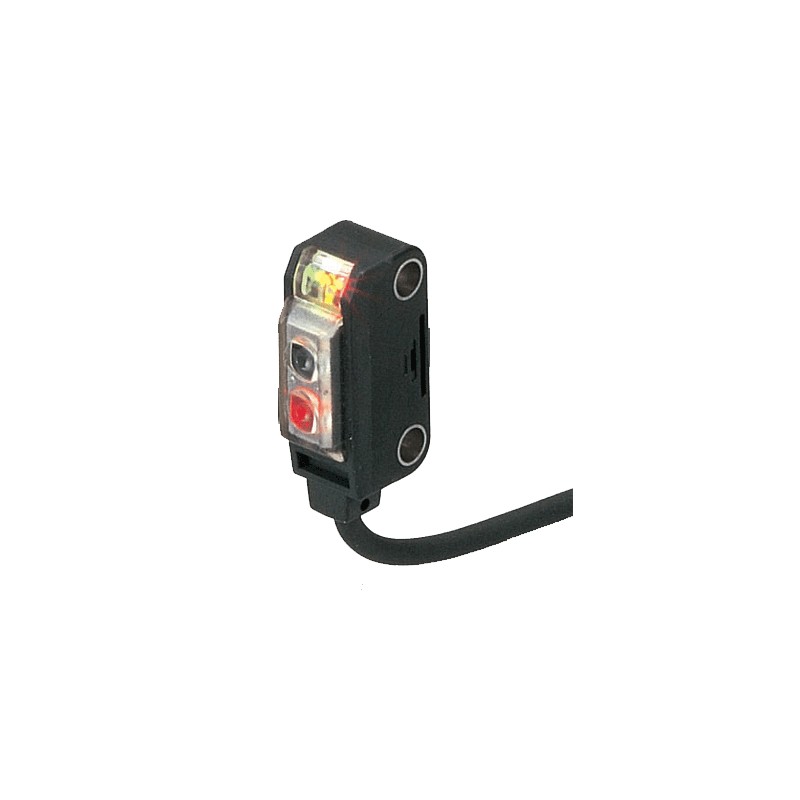

UEX29A EX29A EX-29A PANASONIC UZB641,rétroréfléchissant type, 200mm, de la Lumière, NPN, câble de 2m
UEX29A
EX29A
EX-29A
PANASONIC
UZB641,rétroréfléchissant type, 200mm, de la Lumière, NPN, câble de 2m
Capteur photoélectrique ultra-compact, réflexion miroir, détection latérale, 200 mm, NPN, fonctionnement léger, 12-24 VDC
Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro de produit | EX-29A |
| Numéro de pièce | EX-29A |
| produit | Capteur photoélectrique ultra-compact |
| Détails | Rétroréfléchissant [Détection latérale] |
| Nom du produit | Capteur photoélectrique ultra-compact EX-20 Ver.2 |
| Article | Spécifications |
|---|---|
| Numéro de produit | EX-29A |
| Numéro de pièce | EX-29A |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Plage de détection | 30 à 200 mm 1,181 à 7,874 pouces (Remarque) La portée de détection et l’objet sensible du capteur de type rétroréfléchissant sont spécifiés pour le réflecteur RF-200. De plus, la plage de détection est la plage de réglage possible du réflecteur. Le capteur peut détecter un objet à moins de 30 mm à 1,181 po. Cependant, si le réflecteur est placé à une distance de 100 mm 3,937 pouces ou moins, l’objet sensible doit être opaque. |
| Objet sensible | Ø 15 mm Ø 0,591 po ou plus objet opaque ou translucide (Remarque) La portée de détection et l’objet sensible du capteur de type rétroréfléchissant sont spécifiés pour le réflecteur RF-200. De plus, la plage de détection est la plage de réglage possible du réflecteur. Le capteur peut détecter un objet à moins de 30 mm à 1,181 po. Cependant, si le réflecteur est placé à une distance de 100 mm 3,937 pouces ou moins, l’objet sensible doit être opaque. (Remarque) Assurez-vous de confirmer la détection avec un capteur réel avant utilisation. |
| Hystérésis | - |
| Répétabilité (perpendiculaire à l’axe de détection) | 0,5 mm 0,020 po ou moins |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation de courant | 13 mA ou moins |
| Sortie | Transistor à collecteur ouvert NPN - Courant d’absorption maximal : 50 mA - Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V) - Tension résiduelle : 2 V ou moins (à 50 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente) |
| Sortie :Catégorie d’utilisation | DC-12 ou DC-13 |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Temps de réponse | 0,5 ms ou moins |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) |
| Indicateur de stabilité | LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable) |
| Ajusteur de sensibilité | Régleur à variation continue |
| Commutateur de mode de fonctionnement | - |
| Protection | IP67 (IEC) |
| Température ambiante | -25 à +55 degrés -13 à +131 degrés Fahrenheit (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 degrés -22 à +158 degrés Fahrenheit |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier |
| Résistance aux vibrations | Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune |
| Élément émetteur | LED rouge (modulée) |
| Élément émetteur :Longueur d’onde d’émission de crête | 680 NM 0,027 mil |
| matériel | Boîtier : Polyéthylène téréphtalate Lentille : Polyalylate |
| câble | Câble de cabine à 3 conducteurs de 0,1 mm2, 2 m 6,562 ft de long |
| Extension de câble | L’extension jusqu’à un total de 50 m 164,042 ft est possible avec un câble de 0,3 mm2 ou plus. |
| poids | Poids net : 20 g environ Poids brut : 45 g environ |
| accessoire | RF-200 (Réflecteur) : 1 pièce Tournevis de réglage : 1 pièce |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: EX29A - EX29A | EX-29A | 808 Kbytes |
|
