PANASONICMiniature Photoelectric Sensors - PANASONICEX20 HIGH PERFORMANCE ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX26A EX26A EX-26A PANASONIC UZB671, Diffus de type réflectif, 14mm, de la Lumière, NPN, câble de 2m

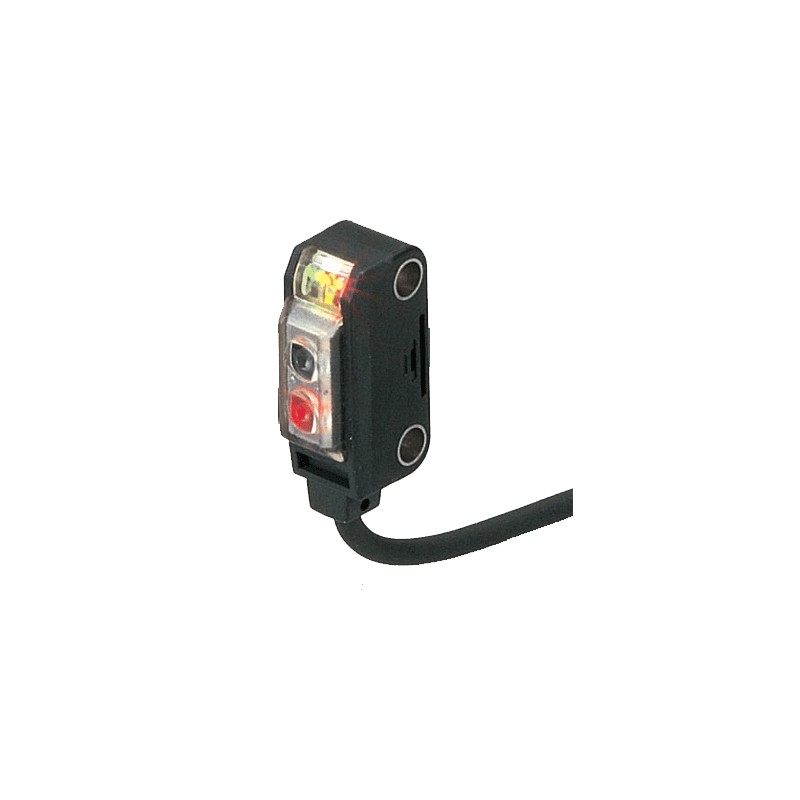

PANASONIC UEX26A EX26A EX-26A - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

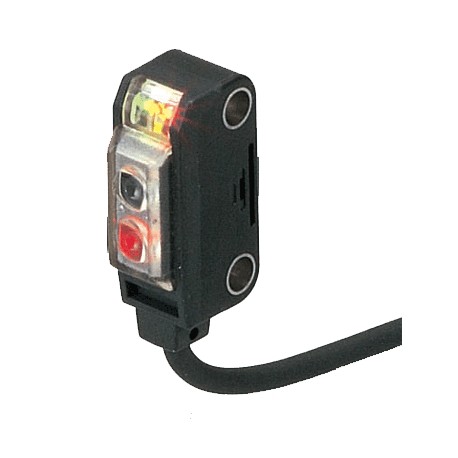

UEX26A EX26A EX-26A PANASONIC UZB671, Diffus de type réflectif, 14mm, de la Lumière, NPN, câble de 2m

Référence: UEX26A

Code: EX26A

Numéro de catalogue: EX-26A

Fabricant: PANASONIC

Description:

UZB671, Diffus de type réflectif, 14mm, de la Lumière, NPN, câble de 2m
Capteur photoélectrique ultra-compact, réflexion directe, détection latérale, 14 mm, NPN, fonctionnement léger, 12-24 VDC

Catégories:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 106,31 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Numéro de produit EX-26A
Numéro de pièce EX-26A
produit Capteur photoélectrique ultra-compact
Détails Réflectif convergent (type à faisceau ponctuel petit) [Détection latérale]
Nom du produit Capteur photoélectrique ultra-compact EX-20 Ver.2

Article Spécifications
Numéro de produit EX-26A
Numéro de pièce EX-26A
Conformité à la directive sur le marquage CE Directive CEM, directive RoHS
Plage de détection 6 à 14 mm 0,236 à 0,551 po (point conv. : 10 mm, 0,394 po) avec papier blanc non brillant (50 x 50 mm, 1,969 x 1,969 po), diamètre du spot 1 mm Ø 0,039 po avec distance de réglage 10 mm, 0,394 po
Objet sensible Diamètre min. 0,1 mm Ø 0,004 po Fil de cuivre (Distance de réglage : 10 mm 0,394 po)
Hystérésis 15 % ou moins de la distance de fonctionnement [50 x 50 mm, 1,969 x 1,969 po avec du papier blanc non glacé]
Répétabilité (perpendiculaire à l’axe de détection) 0,05 mm 0,002 po ou moins (distance de réglage : 10 mm 0,394 po)
Tension d’alimentation 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins
Consommation de courant 13 mA ou moins
Sortie Transistor à collecteur ouvert NPN
- Courant d’absorption maximal : 50 mA
- Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V)
- Tension résiduelle : 2 V ou moins (à 50 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente)
Sortie :Catégorie d’utilisation DC-12 ou DC-13
Sortie :Protection contre les courts-circuits Incorporé
Temps de réponse 0,5 ms ou moins
Indicateur de fonctionnement LED orange (s’allume lorsque la sortie est allumée)
Indicateur de stabilité LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable)
Ajusteur de sensibilité Régleur à variation continue
Commutateur de mode de fonctionnement -
Protection IP67 (IEC)
Température ambiante -25 à +55 degrés -13 à +131 degrés Fahrenheit (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 degrés -22 à +158 degrés Fahrenheit
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
Éclairement ambiant Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière
Résistance à la tension 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier
Résistance d’isolation 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier
Résistance aux vibrations Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune
Résistance aux chocs 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune
Élément émetteur LED rouge (modulée)
Élément émetteur :Longueur d’onde d’émission de crête 650 NM 0,026 mil
matériel Boîtier : Polyéthylène téréphtalate
Lentille : Polyalylate
câble Câble de cabine à 3 conducteurs de 0,1 mm2, 2 m 6,562 ft de long
Extension de câble L’extension jusqu’à un total de 50 m 164,042 ft est possible avec un câble de 0,3 mm2 ou plus.
poids Poids net : 20 g environ
Poids brut : 45 g environ
accessoire Tournevis de réglage : 1 pièce
