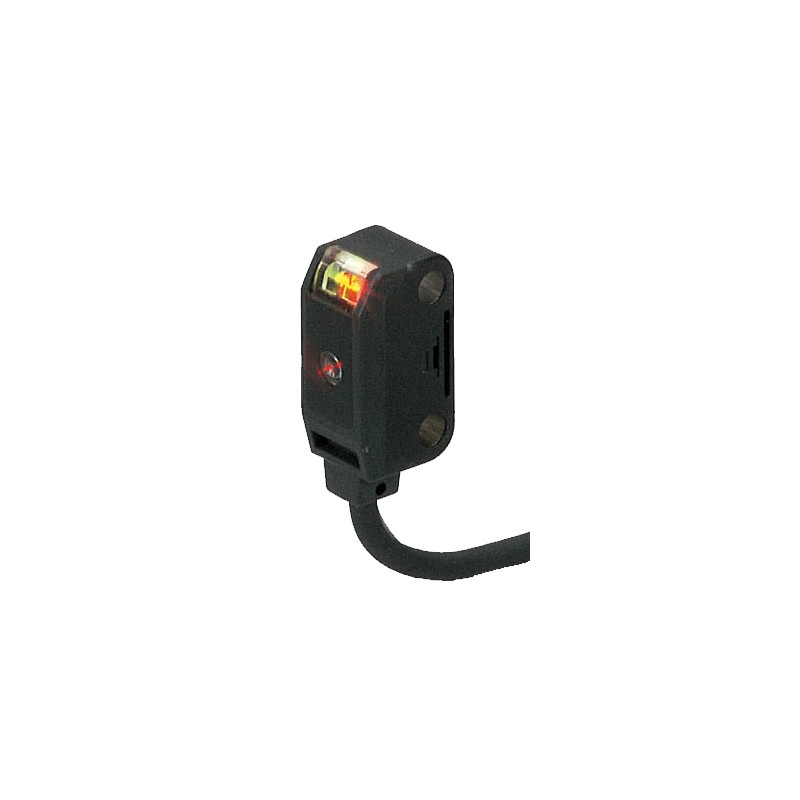

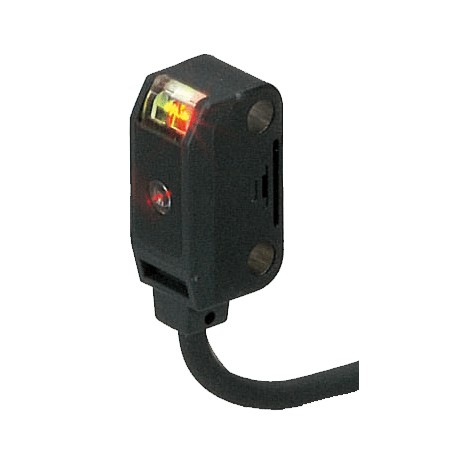

UEX23PN EX23PN EX-23-PN PANASONIC UZB6105, Thru beam, 2m, PNP, câble de 2m
UEX23PN
EX23PN
EX-23-PN
PANASONIC
UZB6105, Thru beam, 2m, PNP, câble de 2m
Capteur photoélectrique ultra-compact, barrière, détection latérale, 2m, PNP, lumière/obscurité sélectionnable, 12-24 VDC
Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Numéro de produit | EX-23-PN |
| Numéro de pièce | EX-23-PN |
| produit | Capteur photoélectrique ultra-compact |
| Détails | Faisceau traversant [Détection latérale] |
| Nom du produit | Capteur photoélectrique ultra-compact EX-20 Ver.2 |
| Article | Spécifications |
|---|---|
| Numéro de produit | EX-23-PN |
| Numéro de pièce | EX-23-PN |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Plage de détection | 2 m 6,562 pieds |
| Objet sensible | Ø min. 3 mm dia. 0,118 po objet opaque (distance de réglage entre l’émetteur et le récepteur : 2 m 6,562 ft) |
| Hystérésis | - |
| Répétabilité (perpendiculaire à l’axe de détection) | 0,05 mm 0,002 po ou moins |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation de courant | Émetteur : 10 mA ou moins Récepteur : 10 mA ou moins |
| Sortie | Transistor à collecteur ouvert PNP - Courant source maximum : 50 mA - Tension appliquée : 30 V DC ou moins (entre la sortie et +V) - Tension résiduelle : 2 V ou moins (à 50 mA de courant de source), 1 V ou moins (à 16 mA de courant de source) |
| Sortie :Catégorie d’utilisation | DC-12 ou DC-13 |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Temps de réponse | 0,5 ms ou moins |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) (située sur le récepteur) |
| Indicateur de stabilité | LED verte (s’allume dans des conditions de lumière reçue stable ou d’obscurité stable), située sur le récepteur |
| Ajusteur de sensibilité | Ajusteur à variation continue, situé sur l’émetteur |
| Commutateur de mode de fonctionnement | Situé sur le récepteur |
| Protection | IP67 (IEC) |
| Température ambiante | -25 à +55 degrés -13 à +131 degrés Fahrenheit (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 degrés -22 à +158 degrés Fahrenheit |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier |
| Résistance aux vibrations | Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune |
| Élément émetteur | LED rouge (modulée) |
| Élément émetteur :Longueur d’onde d’émission de crête | 650 NM 0,026 mil |
| matériel | Boîtier : Polyéthylène téréphtalate Lentille : Polyalylate |
| câble | Câble de cabine à 3 conducteurs de 0,1 mm2 (émetteur : 2 conducteurs), 2 m 6,562 ft de long |
| Extension de câble | L’extension jusqu’à un total de 50 m 164.042 ft est possible avec un câble de 0,3 mm2, ou plus, (à la fois émetteur et récepteur). |
| poids | Poids net (chaque émetteur et récepteur) : 20 g environ Poids brut : 60 g environ |
| accessoire | Tournevis de réglage : 1 pièce |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: EX23PN - EX23PN | EX-23-PN | 256 Kbytes |
|
