PANASONICMiniature Photoelectric Sensors - PANASONICEX20 HIGH PERFORMANCE ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX23 EX23 EX-23 PANASONIC UZB610, Thru beam, 2m, NPN, câble de 2m

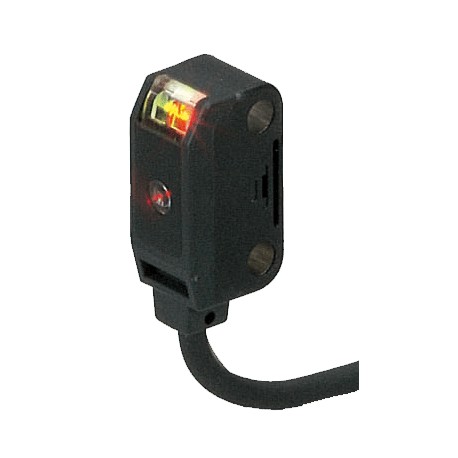

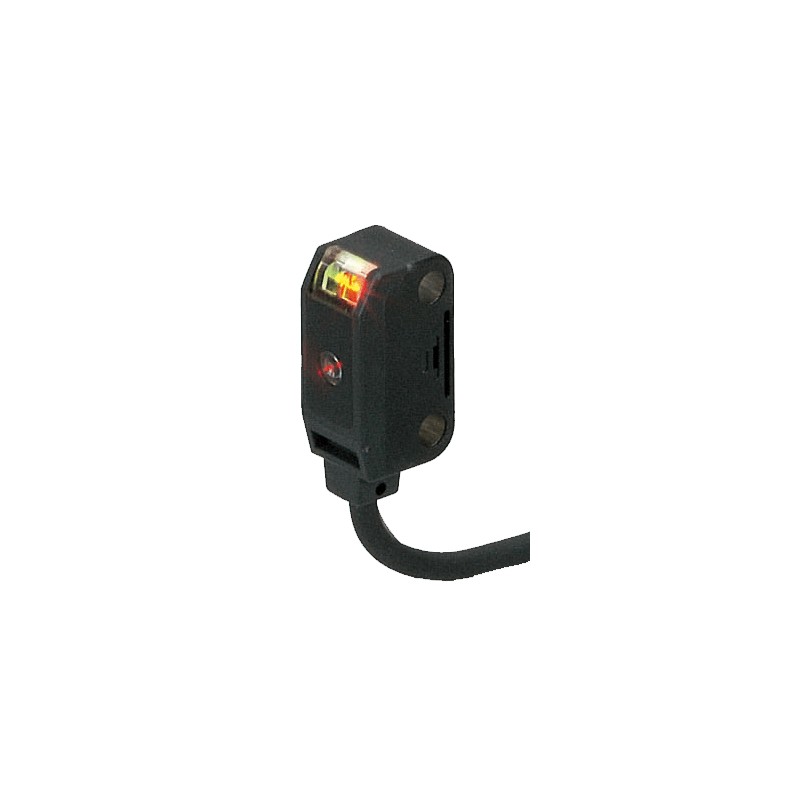

PANASONIC UEX23 EX23 EX-23 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

UEX23 EX23 EX-23 PANASONIC UZB610, Thru beam, 2m, NPN, câble de 2m

Référence: UEX23

Code: EX23

Numéro de catalogue: EX-23

Fabricant: PANASONIC

Description:

UZB610, Thru beam, 2m, NPN, câble de 2m
Capteur photoélectrique ultra-compact, barrière, détection latérale, 2 m, NPN, lumière/obscurité sélectionnable, 12-24 VDC

Catégories:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 100,54 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Numéro de produit EX-23
Numéro de pièce EX-23
produit Capteur photoélectrique ultra-compact
Détails Faisceau traversant [Détection latérale]
Nom du produit Capteur photoélectrique ultra-compact EX-20 Ver.2

Article Spécifications
Numéro de produit EX-23
Numéro de pièce EX-23
Conformité à la directive sur le marquage CE Directive CEM, directive RoHS
Plage de détection 2 m 6,562 pieds
Objet sensible Ø min. 3 mm dia. 0,118 po objet opaque (distance de réglage entre l’émetteur et le récepteur : 2 m 6,562 ft)
Hystérésis -
Répétabilité (perpendiculaire à l’axe de détection) 0,05 mm 0,002 po ou moins
Tension d’alimentation 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins
Consommation de courant Émetteur : 10 mA ou moins
Récepteur : 10 mA ou moins
Sortie Transistor à collecteur ouvert NPN
- Courant d’absorption maximal : 50 mA
- Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V)
- Tension résiduelle : 2 V ou moins (à 50 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente)
Sortie :Catégorie d’utilisation DC-12 ou DC-13
Sortie :Protection contre les courts-circuits Incorporé
Temps de réponse 0,5 ms ou moins
Indicateur de fonctionnement LED orange (s’allume lorsque la sortie est allumée) (située sur le récepteur)
Indicateur de stabilité LED verte (s’allume dans des conditions de lumière reçue stable ou d’obscurité stable), située sur le récepteur
Ajusteur de sensibilité Ajusteur à variation continue, situé sur l’émetteur
Commutateur de mode de fonctionnement Situé sur le récepteur
Protection IP67 (IEC)
Température ambiante -25 à +55 degrés -13 à +131 degrés Fahrenheit (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 degrés -22 à +158 degrés Fahrenheit
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
Éclairement ambiant Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière
Résistance à la tension 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier
Résistance d’isolation 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier
Résistance aux vibrations Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune
Résistance aux chocs 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune
Élément émetteur LED rouge (modulée)
Élément émetteur :Longueur d’onde d’émission de crête 650 NM 0,026 mil
matériel Boîtier : Polyéthylène téréphtalate
Lentille : Polyalylate
câble Câble de cabine à 3 conducteurs de 0,1 mm2 (émetteur : 2 conducteurs), 2 m 6,562 ft de long
Extension de câble L’extension jusqu’à un total de 50 m 164.042 ft est possible avec un câble de 0,3 mm2, ou plus, (à la fois émetteur et récepteur).
poids Poids net (chaque émetteur et récepteur) : 20 g environ
Poids brut : 60 g environ
accessoire Tournevis de réglage : 1 pièce

FICHE TECHNIQUE - PDF

Titre
Taille
Type
Fiche technique 1: EX23 - EX23 | EX-23
256 Kbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF CATALOGUE PANASONIC FR
15 Mbytes
