PANASONICMiniature Photoelectric Sensors - PANASONICEX20 HIGH PERFORMANCE ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX22A EX22A EX-22A PANASONIC UZB631, Diffus de type réflectif, 160mm, de la Lumière, NPN, câble de 2m

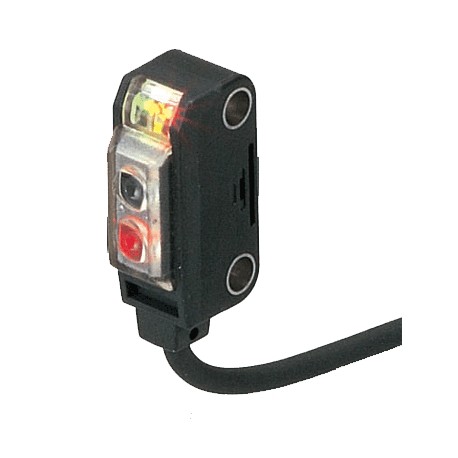

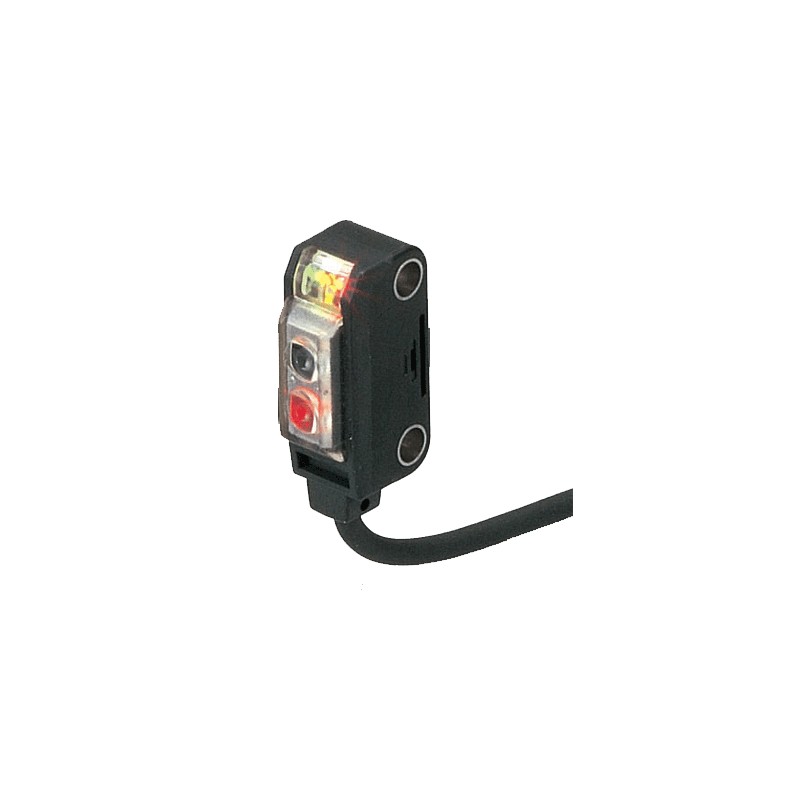

PANASONIC UEX22A EX22A EX-22A - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

UEX22A EX22A EX-22A PANASONIC UZB631, Diffus de type réflectif, 160mm, de la Lumière, NPN, câble de 2m

Référence: UEX22A

Code: EX22A

Numéro de catalogue: EX-22A

Fabricant: PANASONIC

Description:

UZB631, Diffus de type réflectif, 160mm, de la Lumière, NPN, câble de 2m
Capteur photoélectrique ultra-compact, réflexion directe, détection latérale, 160 mm, NPN, fonctionnement léger, 12-24 VDC

Catégories:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX20 High performance ultra-slim type photoelectric sensor - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 96,75 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Numéro de produit EX-22A
Numéro de pièce EX-22A
produit Capteur photoélectrique ultra-compact
Détails Réflectif diffus [Détection latérale]
Nom du produit Capteur photoélectrique ultra-compact EX-20 Ver.2

Article Spécifications
Numéro de produit EX-22A
Numéro de pièce EX-22A
Conformité à la directive sur le marquage CE Directive CEM, directive RoHS
Plage de détection 5 à 160 mm 0,197 à 6,299 pouces (Remarque) avec papier blanc non brillant (200 x 200 mm) (7,874 x 7,874 pouces)
(Remarque) En cas d’utilisation de ce produit à une portée de détection de 50 mm 1,969 pouce ou moins, veillez à ce que la plage de réglage de la sensibilité devienne extrêmement étroite.
Objet sensible Objet opaque, translucide ou transparent
(Remarque) Assurez-vous de confirmer la détection avec un capteur réel avant utilisation.
Hystérésis Distance de fonctionnement de 15 % ou moins [200 x 200 mm, 7,874 x 7,874 po avec papier blanc non glacé]
Répétabilité (perpendiculaire à l’axe de détection) 0,3 mm 0,012 po ou moins
Tension d’alimentation 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins
Consommation de courant 13 mA ou moins
Sortie Transistor à collecteur ouvert NPN
- Courant d’absorption maximal : 50 mA
- Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V)
- Tension résiduelle : 2 V ou moins (à 50 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente)
Sortie :Catégorie d’utilisation DC-12 ou DC-13
Sortie :Protection contre les courts-circuits Incorporé
Temps de réponse 0,5 ms ou moins
Indicateur de fonctionnement LED orange (s’allume lorsque la sortie est allumée)
Indicateur de stabilité LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable)
Ajusteur de sensibilité Régleur à variation continue
Commutateur de mode de fonctionnement -
Protection IP67 (IEC)
Température ambiante -25 à +55 degrés -13 à +131 degrés Fahrenheit (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 degrés -22 à +158 degrés Fahrenheit
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
Éclairement ambiant Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière
Résistance à la tension 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier
Résistance d’isolation 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier
Résistance aux vibrations Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune
Résistance aux chocs 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune
Élément émetteur LED rouge (modulée)
Élément émetteur :Longueur d’onde d’émission de crête 680 NM 0,027 mil
matériel Boîtier : Polyéthylène téréphtalate
Lentille : Polyalylate
câble Câble de cabine à 3 conducteurs de 0,1 mm2, 2 m 6,562 ft de long
Extension de câble L’extension jusqu’à un total de 50 m 164,042 ft est possible avec un câble de 0,3 mm2 ou plus.
poids Poids net : 20 g environ
Poids brut : 45 g environ
accessoire Tournevis de réglage : 1 pièce
