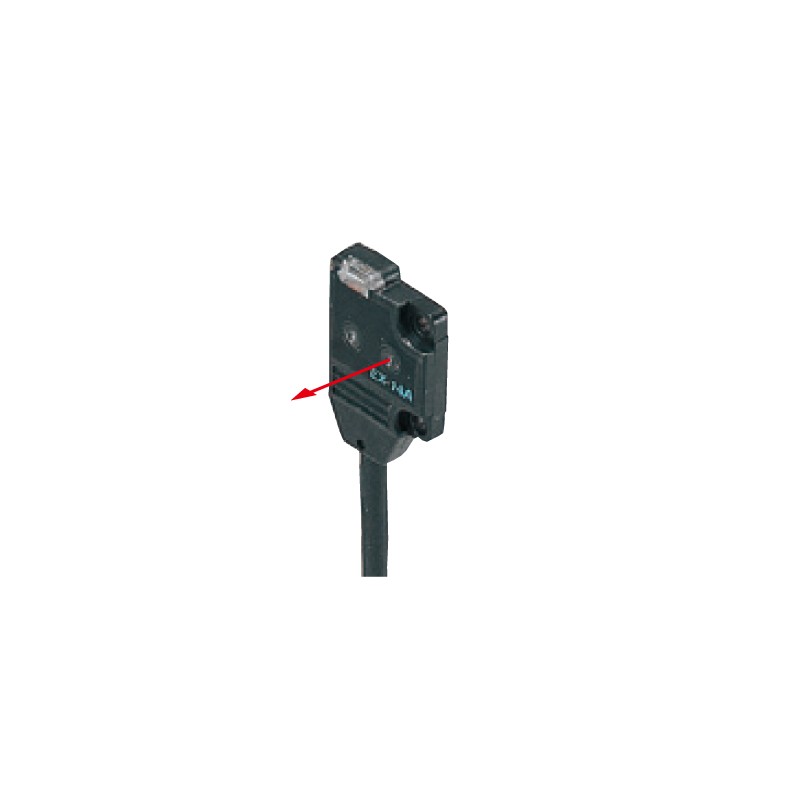

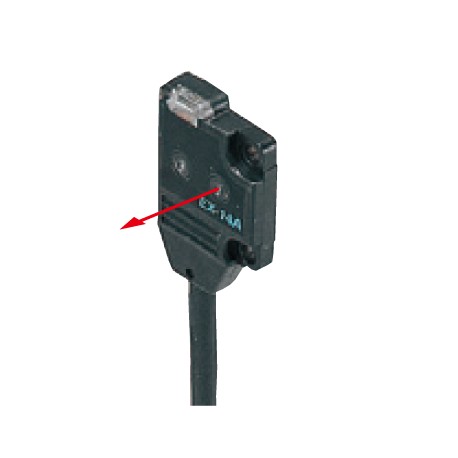

UEX14B EX14B EX-14B PANASONIC UZB1602, diffus de type réflectif, 25mm, Foncée, NPN, câble de 2m
UEX14B
EX14B
EX-14B
PANASONIC
UZB1602, diffus de type réflectif, 25mm, Foncée, NPN, câble de 2m
Capteur photoélectrique ultra-miniature, réflexion diffuse, détection frontale, portée 2 à 25 mm, fonctionnement dans l’obscurité, NPN, câble 2m, dimensions 13 x 16 x 3,5 mm.
Miniature Photoelectric Sensors - PANASONIC > EX10 Ultra-slim type photoelectric sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro de produit | EX-14B |
| Numéro de pièce | EX-14B |
| produit | Capteur photoélectrique ultra-mince |
| Détails | Réfléchissant convergent (type à faisceau diffus) [Détection avant] |
| Nom du produit | Capteur photoélectrique ultra-mince EX-10 |
| Article | Spécifications |
|---|---|
| Numéro de produit | EX-14B |
| Numéro de pièce | EX-14B |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Plage de détection | 2 à 25 mm 0,079 à0,984 po(Point conv. : 10 mm 0,394 po) (Remarque) La plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (50 × 50 mm 1,969 ×1,969 pouce) en tant qu’objet. |
| Min. objet de détection | Ø0,1 millimètreø0.004 poucesfil de cuivre (objet complètement interrompu par le faisceau) (Distance de réglage : 10 mm0,394 po) |
| Hystérésis | 15 % ou moins de la distance de fonctionnement (Remarque) La plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (50 × 50 mm 1,969 × 1,969 po) en tant qu’objet. |
| Répétabilité (perpendiculaire à l’axe de détection) | 0,1 mm0,004 poou moins |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation de courant | 13 mA ou moins |
| Sortie | Transistor à collecteur ouvert NPN - Courant d’absorption maximal : 50 mA - Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V) - Tension résiduelle : 2 V ou moins (à 50 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente) |
| Sortie :Catégorie d’utilisation | DC-12 ou DC-13 |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Temps de réponse | 0,5 ms ou moins |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) |
| Indicateur de faisceau incident | - |
| Indicateur de stabilité | LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable) |
| Degré de pollution | 3 (Environnement industriel) |
| Protection | IP67 (IEC) |
| Température ambiante | -25 à +55 °C -13 à +131 °F (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 °C -22 à +158 °F |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier |
| Résistance aux vibrations | Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune |
| Élément émetteur | LED rouge (longueur d’onde d’émission maximale : 680 nm0,027 millionmodulé) |
| matériel | Boîtier : Polyéthylène téréphtalate Lentille : Polyalylate |
| câble | 0,1 mm2Câble de cabine à 3 conducteurs (émetteur : 2 conducteurs), 2 m6,562 pilong |
| Extension de câble | Extension jusqu’à 50 m au total164,042 piedsest possible avec 0,3 mm2, ou plus, câble. |
| poids | Poids net : 20 g environ Poids brut : 40 g environ |
| accessoire | Vis de montage : 1 jeu |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: EX14B - EX14B | EX-14B | 413 Kbytes |
|
