PANASONICMiniature Photoelectric Sensors - PANASONICEX10 ULTRA-SLIM TYPE PHOTOELECTRIC SENSOR - PANASONICUEX14A EX14A EX-14A PANASONIC UZB1601, diffus de type réflectif, 25mm, de la Lumière, NPN, câble de 2m

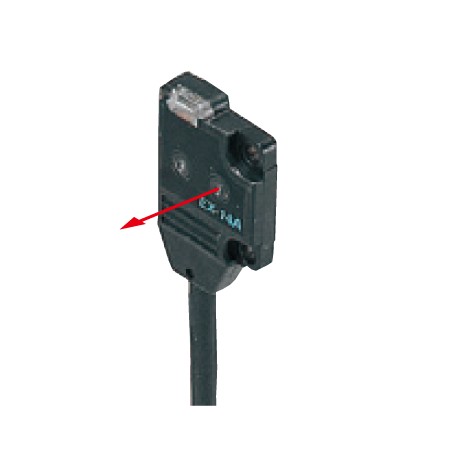

PANASONIC UEX14A EX14A EX-14A - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

UEX14A EX14A EX-14A PANASONIC UZB1601, diffus de type réflectif, 25mm, de la Lumière, NPN, câble de 2m

Référence: UEX14A

Code: EX14A

Numéro de catalogue: EX-14A

Fabricant: PANASONIC

Description:

UZB1601, diffus de type réflectif, 25mm, de la Lumière, NPN, câble de 2m
Capteur photoélectrique ultra-miniature, réflexion diffuse, détection frontale, portée 2 à 25 mm, fonctionnement en lumière, NPN, câble 2m, dimensions 13 x 16 x 3,5 mm.

Catégories:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > EX10 Ultra-slim type photoelectric sensor - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 85,77 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Numéro de produit EX-14A
Numéro de pièce EX-14A
produit Capteur photoélectrique ultra-mince
Détails Réfléchissant convergent (type à faisceau diffus) [Détection avant]
Nom du produit Capteur photoélectrique ultra-mince EX-10

Article Spécifications
Numéro de produit EX-14A
Numéro de pièce EX-14A
Conformité à la directive sur le marquage CE Directive CEM, directive RoHS
Plage de détection 2 à 25 mm 0,079 à0,984 po(Point conv. : 10 mm 0,394 po)
(Remarque) La plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (50 × 50 mm 1,969 ×1,969 pouce) en tant qu’objet.
Min. objet de détection Ø0,1 millimètreø0.004 poucesfil de cuivre (objet complètement interrompu par le faisceau) (Distance de réglage : 10 mm0,394 po)
Hystérésis 15 % ou moins de la distance de fonctionnement
(Remarque) La plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (50 × 50 mm 1,969 × 1,969 po) en tant qu’objet.
Répétabilité (perpendiculaire à l’axe de détection) 0,1 mm0,004 poou moins
Tension d’alimentation 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins
Consommation de courant 13 mA ou moins
Sortie Transistor à collecteur ouvert NPN
- Courant d’absorption maximal : 50 mA
- Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V)
- Tension résiduelle : 2 V ou moins (à 50 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente)
Sortie :Catégorie d’utilisation DC-12 ou DC-13
Sortie :Protection contre les courts-circuits Incorporé
Temps de réponse 0,5 ms ou moins
Indicateur de fonctionnement LED orange (s’allume lorsque la sortie est allumée)
Indicateur de faisceau incident -
Indicateur de stabilité LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable)
Degré de pollution 3 (Environnement industriel)
Protection IP67 (IEC)
Température ambiante -25 à +55 °C -13 à +131 °F (pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70 °C -22 à +158 °F
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
Éclairement ambiant Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière
Résistance à la tension 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier
Résistance d’isolation 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier
Résistance aux vibrations Fréquence 10 à 500 Hz, 3 mm0,118 podouble amplitude (20 G max.) dans les directions X, Y et Z pendant deux heures chacune
Résistance aux chocs 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune
Élément émetteur LED rouge (longueur d’onde d’émission maximale : 680 nm0,027 millionmodulé)
matériel Boîtier : Polyéthylène téréphtalate
Lentille : Polyalylate
câble 0,1 mm2Câble de cabine à 3 conducteurs (émetteur : 2 conducteurs), 2 m6,562 pilong
Extension de câble Extension jusqu’à 50 m au total164,042 piedsest possible avec 0,3 mm2, ou plus, câble.
poids Poids net : 20 g environ
Poids brut : 40 g environ
accessoire Vis de montage : 1 jeu

FICHE TECHNIQUE - PDF

Titre
Taille
Type
Fiche technique 1: EX14A - EX14A | EX-14A
413 Kbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF CATALOGUE PANASONIC FR
15 Mbytes
