PANASONICBackground supression - PANASONICEQ500 LONG RANGE BACKGROUND SUPRESSION PHOTOELECTRIC SENSORS - PANASONICUEQ502-T EQ502 EQ-502 PANASONIC Trigonométriques diffus de type réflectif 1m, AC-version, type borne à Vis

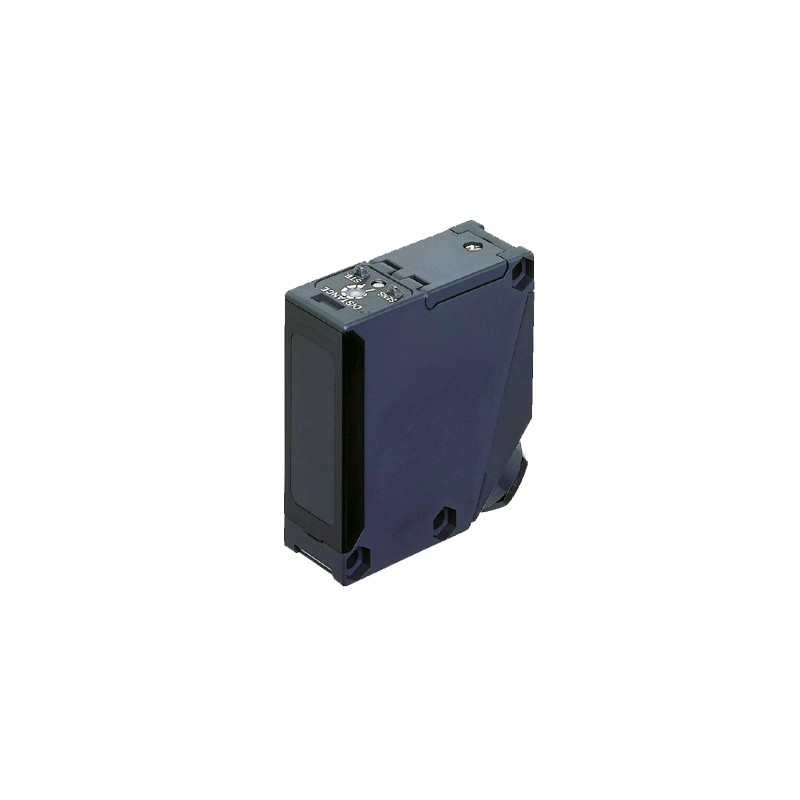

PANASONIC UEQ502-T EQ502 EQ-502 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

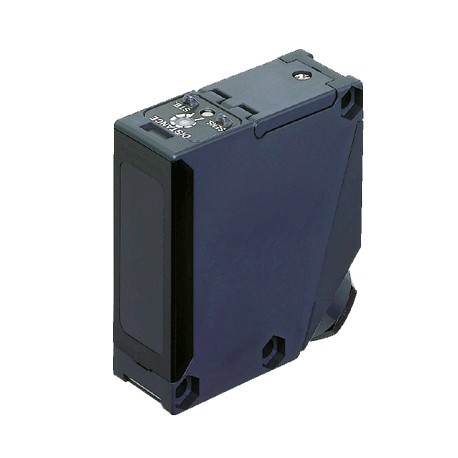

UEQ502-T EQ502 EQ-502 PANASONIC Trigonométriques diffus de type réflectif 1m, AC-version, type borne à Vis

Référence: UEQ502-T

Code: EQ502

Numéro de catalogue: EQ-502

Fabricant: PANASONIC

Description:

Trigonométriques diffus de type réflectif 1m, AC-version, type borne à Vis
Capteur photoélectrique trigonométrique, détection directe avec suppression de l’arrière-plan, portée 1m, multitension 12-240VDC ou 24-240VAC, sortie relais, IP67

Catégories:

  • PANASONIC > Background supression - PANASONIC > EQ500 Long range background supression photoelectric sensors - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 179,80 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Numéro de produit EQ-502
Numéro de pièce EQ-502
produit Capteur photoélectrique réfléchissant à portée réglable
Détails Multi-tension
Nom du produit Capteur photoélectrique réfléchissant à plage réglable EQ-500

Article Spécifications
Numéro de produit EQ-502
Numéro de pièce EQ-502
Conformité à la directive sur le marquage CE Directive basse tension, directive CEM, directive RoHS
Plage réglable 0,2 à 1,0 m
0,656 à 3,281 pieds
(Remarque 1) La plage de réglage correspond à la plage de détection maximale qui peut être réglée à l’aide du régulateur de distance. Le capteur peut également détecter un objet à 0,1 m0,328 pied, ou plus.
(Remarque 2) La plage de réglage, la plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (200 x 200 mm7.874 x 7.874 pouces) en tant qu’objet.
Portée de détection (à la distance de réglage maximale) 0,1 à 1,0 m
0,328 à 3,281 pieds
(Remarque) La plage de réglage, la plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (200 x 200 mm7.874 x 7.874 pouces) en tant qu’objet.
Hystérésis 10 % ou moins de la distance de fonctionnement
(Remarque) La plage de réglage, la plage de détection et l’hystérésis sont spécifiées pour le papier blanc non brillant (200 x 200 mm, 7,874 x 7,874 pouces) en tant qu’objet.
Tension d’alimentation 24-240 V AC ±10 % ou 12 à 240 V DC ±10 %
Ondulation P-P 10 % ou moins
Consommation d’énergie / de courant CA : 4 VA ou moins
CC : 3 W ou moins
Sortie Contact de relais 1a
- Capacité de commutation : 2 50 V AC 3 A (charge résistive), 30 V DC 3 A (charge résistive)
- Durée de vie électrique : 100 000 opérations de commutation ou plus (fréquence de commutation 1 200 opérations/heure)
- Durée de vie mécanique : 50 millions d’opérations de commutation ou plus (fréquence de commutation 18 000 opérations/heure)
Sortie :Fonctionnement de sortie Commutable soit Detection-ON soit Detection-OFF
Sortie :Protection contre les courts-circuits -
Temps de réponse 20 ms ou moins
Indicateur de fonctionnement LED orange (s’allume lorsque la sortie est allumée)
Indicateur de stabilité LED verte (s’allume dans des conditions de fonctionnement stables)
Ajusteur de distance Dispositif de réglage mécanique à 2 tours avec indicateur
Mode de détection -
Fonction de minuterie -
Fonction de prévention automatique des interférences Incorporé
(Remarque) Notez que la détection peut être instable en fonction des conditions de montage ou de l’objet détecté. Dans l’état où ce produit est monté, assurez-vous de vérifier le fonctionnement avec l’objet de détection réel.
Protection IP67 (IEC)
Température ambiante –20 à +55 °C–4 à +131°F(Aucune condensation ou givrage de rosée n’est autorisé),
Stockage : –30 à +70 °C–22 à +158°F
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
Éclairement ambiant Lumière incandescente : 3 000 Lx ou moins au niveau de la face réceptrice de lumière
Résistance à la tension 2 000 V AC pendant une minute entre les bornes d’alimentation, les pièces métalliques non d’alimentation et les bornes de sortie de contact de relais, 1 000 V AC pendant une minute entre les contacts de relais
Résistance d’isolation 100 MOhm ou plus, avec un mécanisme de 500 V CC entre les bornes d’alimentation, les pièces métalliques non alimentées et les bornes de sortie des contacts de relais, ainsi qu’entre les contacts de relais
Résistance aux vibrations Fréquence de 10 à 55 Hz, 1,5 mm0,059 podouble amplitude dans les directions X, Y et Z pendant deux heures chacune
Résistance aux chocs 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune
Élément émetteur LED infrarouge (longueur d’onde d’émission maximale : 855 nm0,034 millionmodulé)
Élément récepteur Photodiode à 2 segments
matériel Boîtier : ABS
Couverture avant : Polycarbonate
Couvercle de l’écran : Polycarbonate
Méthode de connexion Connexion par borne à visser
câble Convient pour les câbles ronds φ9 à φ11 mmφ0.354 à φ0.433 po
Longueur du câble Longueur totale jusqu’à 100 m328,084 piest possible avec 0,3 mm2, ou plus, câble de taxi.
poids Poids net : 100 g environ
accessoire Tournevis de réglage : 1 pièce
