PANASONICMiniature Photoelectric Sensors - PANASONICCX400 COMPACT PHOTOELECTRIC SENSOR - PANASONICUCX421P CX421P CX-421-P PANASONIC Diffus de type réflectif, 30cm, PNP, câble de 2m

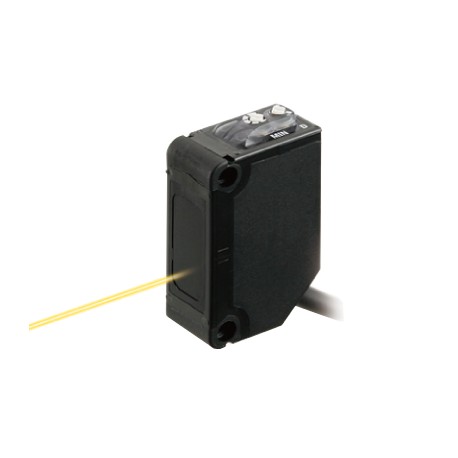

PANASONIC UCX421P CX421P CX-421-P - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

UCX421P CX421P CX-421-P PANASONIC Diffus de type réflectif, 30cm, PNP, câble de 2m

Référence: UCX421P

Code: CX421P

Numéro de catalogue: CX-421-P

Fabricant: PANASONIC

Description:

Diffus de type réflectif, 30cm, PNP, câble de 2m
Capteur photoélectrique compact, réflexion directe 300 mm, PNP, câble de 2 m

Catégories:

  • PANASONIC > Miniature Photoelectric Sensors - PANASONIC > CX400 Compact Photoelectric Sensor - PANASONIC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 80,26 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix
Expédition aujourd'hui. 5 unités en stock.

Plus d'unités, délai standard: 5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Numéro de produit CX-421-P
Numéro de pièce CX-421-P
produit Capteur photoélectrique compact
Détails Réfléchissant diffus
Nom du produit Capteur photoélectrique compact CX-400 Ver.2

Article Spécifications
Numéro de produit CX-421-P
Numéro de pièce CX-421-P
Conformité à la directive sur le marquage CE Directive CEM, directive RoHS
Plage de détection 300 mm11,811 po
(Remarque) La plage de détection et l’hystérésis du capteur de type à réflexion diffuse sont spécifiées pour le papier blanc non glacé (200 × 200 mm7.874 × 7.874 pouces) en tant qu’objet.
Objet sensible Objet opaque, translucide ou transparent
(Remarque) Assurez-vous de confirmer la détection avec un capteur réel avant utilisation.
Hystérésis 15 % ou moins de la distance de fonctionnement
(Remarque) La plage de détection et l’hystérésis du capteur de type à réflexion diffuse sont spécifiées pour le papier blanc non glacé (200 × 200 mm7.874 × 7.874 pouces) en tant qu’objet.
Répétabilité (perpendiculaire à l’axe de détection) 1 mm0,039 poou moins
Tension d’alimentation 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins
Consommation de courant 13 mA ou moins
Sortie Transistor à collecteur ouvert PNP
- Courant source maximum : 100 mA
- Tension appliquée : 30 V DC ou moins (entre la sortie et +V)
- Tension résiduelle : 2 V ou moins (à 100 mA de courant de source), 1 V ou moins (à 16 mA de courant de source)
Sortie :Fonctionnement de sortie Commutable Light-ON ou Dark-ON
Sortie :Protection contre les courts-circuits Incorporé
Temps de réponse 1 ms ou moins
Indicateur de fonctionnement LED orange (s’allume lorsque la sortie est allumée)
(incorporé sur le récepteur pour le type à faisceau traversant)
Indicateur de stabilité LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable)
(incorporé sur le récepteur pour le type à faisceau traversant)
Indicateur d’alimentation -
Ajusteur de sensibilité Ajusteur à variation continue (incorporé sur le récepteur pour le type traversant)
Fonction de prévention automatique des interférences Incorporé (Deux unités de capteurs peuvent être montées à proximité l’une de l’autre.)
Protection IP67 (IEC)
Température ambiante - 25 à +55°C-13 à +131 °C °F(Pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70°C-22 à +158°C °F
Humidité ambiante 35 à 85 % HR, Stockage: 35 à 85 % HR
Éclairement ambiant Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière
Résistance à la tension 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier
Résistance d’isolation 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier
Résistance aux vibrations Fréquence de 10 à 500 Hz, 1,5 mm0,059 poamplitude (10 G max.) dans les directions X, Y et Z pendant deux heures chacune
Résistance aux chocs 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune
Élément émetteur (modulé) LED infrarouge
Longueur d’onde d’émission de l’élément émetteur (modulé):P eak 860 milles marins0,034 million
matériel Boîtier : PBT (polybutylène téréphtalate)
Verre : acrylique
Couvercle de l’indicateur : acrylique
câble 0,2 mm2Câble de cabine à 3 conducteurs, 2 m6,562 pilong
Extension de câble Extension jusqu’à 100 m au total328,084 piest possible avec 0,3 mm2, ou plus, câble.
poids Poids net : 50 g env.
Poids brut : 60 g env.
accessoire -

FICHE TECHNIQUE - PDF

Titre
Taille
Type
Fiche technique 1: CX421P - CX421P | CX-421-P
3 Mbytes
PDF CATALOG PANASONIC SENSORS EN
31 Mbytes
PDF CATALOGUE PANASONIC FR
15 Mbytes
