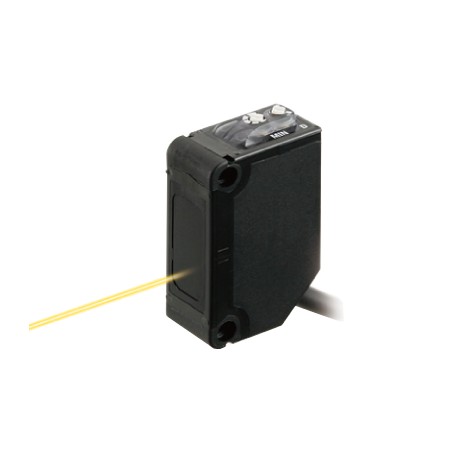

UCX421 CX421 CX-421 PANASONIC Diffus de type réflectif, 30cm, NPN, câble de 2m
UCX421
CX421
CX-421
PANASONIC
Diffus de type réflectif, 30cm, NPN, câble de 2m
Capteur photoélectrique compact, réflexion directe 300 mm, NPN, câble de 2 m
Miniature Photoelectric Sensors - PANASONIC > CX400 Compact Photoelectric Sensor - PANASONIC
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Numéro de produit | CX-421 |
| Numéro de pièce | CX-421 |
| produit | Capteur photoélectrique compact |
| Détails | Réfléchissant diffus |
| Nom du produit | Capteur photoélectrique compact CX-400 Ver.2 |
| Article | Spécifications |
|---|---|
| Numéro de produit | CX-421 |
| Numéro de pièce | CX-421 |
| Conformité à la directive sur le marquage CE | Directive CEM, directive RoHS |
| Plage de détection | 300 mm11,811 po (Remarque) La plage de détection et l’hystérésis du capteur de type à réflexion diffuse sont spécifiées pour le papier blanc non glacé (200 × 200 mm7.874 × 7.874 pouces) en tant qu’objet. |
| Objet sensible | Objet opaque, translucide ou transparent (Remarque) Assurez-vous de confirmer la détection avec un capteur réel avant utilisation. |
| Hystérésis | 15 % ou moins de la distance de fonctionnement (Remarque) La plage de détection et l’hystérésis du capteur de type à réflexion diffuse sont spécifiées pour le papier blanc non glacé (200 × 200 mm7.874 × 7.874 pouces) en tant qu’objet. |
| Répétabilité (perpendiculaire à l’axe de détection) | 1 mm0,039 poou moins |
| Tension d’alimentation | 12 à 24 V CC plus ou moins 10 % Ondulation P-P 10 % ou moins |
| Consommation de courant | 13 mA ou moins |
| Sortie | Transistor à collecteur ouvert NPN - Courant d’absorption maximal : 100 mA - Tension appliquée : 30 V CC ou moins (entre la sortie et 0 V) - Tension résiduelle : 2 V ou moins (à 100 mA de courant de prise), 1 V ou moins (à 16 mA de courant de descente) |
| Sortie :Fonctionnement de sortie | Commutable Light-ON ou Dark-ON |
| Sortie :Protection contre les courts-circuits | Incorporé |
| Temps de réponse | 1 ms ou moins |
| Indicateur de fonctionnement | LED orange (s’allume lorsque la sortie est allumée) (incorporé sur le récepteur pour le type à faisceau traversant) |
| Indicateur de stabilité | LED verte (s’allume dans des conditions de réception de lumière stable ou d’obscurité stable) (incorporé sur le récepteur pour le type à faisceau traversant) |
| Indicateur d’alimentation | - |
| Ajusteur de sensibilité | Ajusteur à variation continue (incorporé sur le récepteur pour le type traversant) |
| Fonction de prévention automatique des interférences | Incorporé (Deux unités de capteurs peuvent être montées à proximité l’une de l’autre.) |
| Protection | IP67 (IEC) |
| Température ambiante | - 25 à +55°C-13 à +131 °C °F(Pas de condensation de rosée ou de givrage autorisé), Stockage : -30 à +70°C-22 à +158°C °F |
| Humidité ambiante | 35 à 85 % HR, Stockage: 35 à 85 % HR |
| Éclairement ambiant | Lumière incandescente : 3 000 lx ou moins au niveau de la face réceptrice de lumière |
| Résistance à la tension | 1 000 V CA pendant une minute entre tous les terminaux d’alimentation connectés ensemble et le boîtier |
| Résistance d’isolation | 20 MOhm , ou plus, avec un megger 250 V DC entre toutes les bornes d’alimentation connectées ensemble et le boîtier |
| Résistance aux vibrations | Fréquence de 10 à 500 Hz, 1,5 mm0,059 poamplitude (10 G max.) dans les directions X, Y et Z pendant deux heures chacune |
| Résistance aux chocs | 500 m/s2accélération (50 G environ) dans les directions X, Y et Z trois fois chacune |
| Élément émetteur (modulé) | LED infrarouge |
| Longueur d’onde d’émission de l’élément émetteur (modulé):P eak | 860 milles marins0,034 million |
| matériel | Boîtier : PBT (polybutylène téréphtalate) Verre : acrylique Couvercle de l’indicateur : acrylique |
| câble | 0,2 mm2Câble de cabine à 3 conducteurs, 2 m6,562 pilong |
| Extension de câble | Extension jusqu’à 100 m au total328,084 piest possible avec 0,3 mm2, ou plus, câble. |
| poids | Poids net : 50 g env. Poids brut : 60 g env. |
| accessoire | - |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC FR .pdf | 15 Mbytes |
|
| Fiche technique 1: CX421 - CX421 | CX-421 | 3 Mbytes |
|
