> OMRON>Minuteries >Accessoires >Y92P-CXT4G H5CX7201A Y92PCXT4G OMRON Couvercle gris clair H7CX (5Y7/1)
Produit précédent Produit suivant

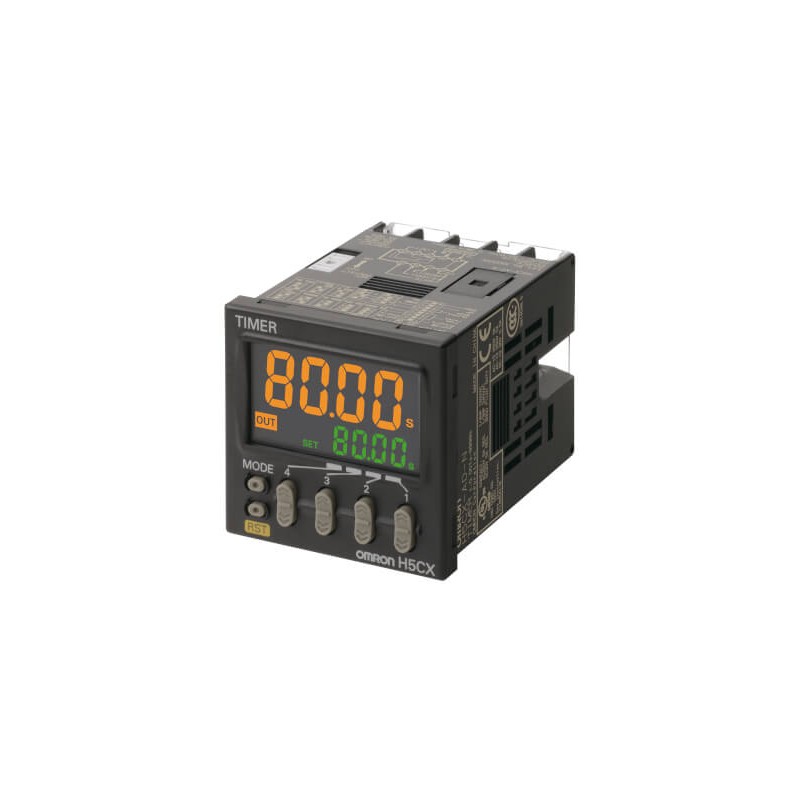

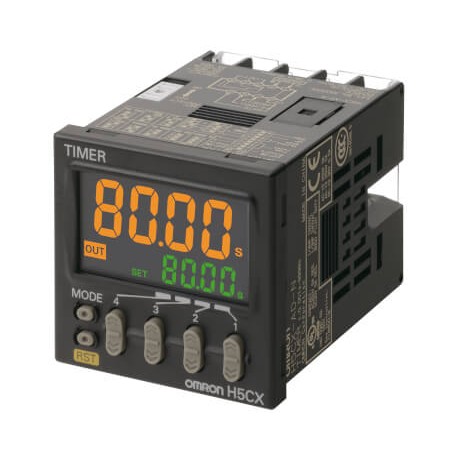

Y92P-CXT4G H5CX7201A Y92PCXT4G OMRON Couvercle gris clair H7CX (5Y7/1) Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

Y92P-CXT4G H5CX7201A Y92PCXT4G OMRON Couvercle gris clair H7CX (5Y7/1)

Y92P-CXT4G

H5CX7201A

Y92PCXT4G

OMRON

Couvercle gris clair H7CX (5Y7/1)

Housse gris clair H7CX (5Y7/1)

Plus de détails


Minuteries > Accessoires Minuteries

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

La minuterie standard numérique la plus complète du marché

La H5CX vous offre la gamme de produits la plus complète actuellement sur le marché. Conçues à partir d'études approfondies auprès de la clientèle, ces nouvelles minuteries possèdent les fonctions à valeur ajoutée attendues et appréciées par les utilisateurs.

  • H 48 x L 48 x P 59 à 78 mm
  • Affichage à trois couleurs : rouge, vert et orange
  • Modèles à sorties contact instantanées
  • De 0,001 s à 9 999 h, 10 plages
  • Entrée NPN, PNP et contact

Ordering information

Output type

Supply voltage

Functions

External connection

Size in mm (H×W×D)

Inputs

Order code

Contact output

100 to 240 VAC

A:Signal ON-delay
A-1:Signal ON-delay 2
A-2:Power ON-delay 1
A-3:Power ON-delay 2
b:Repeat cycle 1
b-1:Repeat cycle 2
d:Signal OFF-delay
E:Interval
F:Cumulative
Z:ON/OFF-duty adjustable flicker

toff:Twin timer OFF start
ton:Twin timer ON start

Screw terminals

48×48×84

Signal, Reset, Gate (NPN/PNP inputs)

H5CX-A-N

12 to 24 VDC/24 VAC

48×48×65

H5CX-AD-N

Transistor output

100 to 240 VAC

48×48×84

H5CX-AS-N

12 to 24 VDC/24 VAC

48×48×65

H5CX-ASD-N

Contact output

100 to 240 VAC

11-pin socket

48×48×69.7

Signal, Reset, Gate (NPN/PNP inputs)1

H5CX-A11-N

12 to 24 VDC/24 VAC

H5CX-A11D-N

Transistor output

12 to 24 VDC/24 VAC

H5CX-A11SD-N

Contact output

100 to 240 VAC

8-pin socket

48×48×69.7

Signal, Reset (NPN inputs)1

H5CX-L8-N

12 to 24 VDC/24 VAC

H5CX-L8D-N

Transistor output

12 to 24 VDC/24 VAC

H5CX-L8SD-N

Contact output

Models with instantaneous contact outputs

100 to 240 VAC

A-2:Power ON-delay 1
b:Repeat cycle 1
E:Interval
Z:ON/OFF-duty adjustable flicker

toff:Twin timer OFF start 1
ton:Twin timer ON start 1

−

H5CX-L8E-N

12 to 24 VDC/24 VAC

H5CX-L8ED-N

Transistor output

12 to 24 VDC

A:Signal ON-delay 1
F:Cumulative

Screw terminals

48×48×65

Signal, Reset, Gate (NPN/PNP inputs)

H5CX-BWSD-N

Accessories

Name

Order code

Flush-mounting adapter

Y92F-30

Waterproof packing

Y92S-29

Front-connecting socket

8-pin, finger safe type

P2CF-08-E

11-pin, finger safe type

P2CF-11-E

Back-connecting socket

8-pin

P3G-08

11-pin

P3GA-11

Hard cover

Y92A-48

Soft cover

Y92A-48F1

Front panels
(4-digit models)

Light gray

Y92P-CXT4G

White

Y92P-CXT4S

Specifications

Item

H5CX-A_

H5CX-A11_

H5CX-L8_

Display

7-segment, negative transmissive LCD

Present value: 12 mm high characters

red, orange or green (programmable)

red

Set value: 6 mm high characters, green

Digits

4 digits

Total time range

0.001 s to 9,999 h (configurable)

Timer mode

Elapsed time (Up), remaining time (Down) (selectable)

Input signals

Signal, reset, gate

Signal, reset

Key protection

Yes

Memory backup

EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min.

Ambient temperature

Operating: −10 to 55°C (no icing or condensation), side-by-side mounting: −10 to 50°C

Case color

Black (N1.5)
1.There are other models available on request. Please contact your Omron representative for special request.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
Y92P-CXT4G Y92PCXT4G H5CX7201A colour_change_displays_leaflet_fr.pdf 280 Kbytes Y92P-CXT4G Y92PCXT4G H5CX7201A colour_change_displays_leaflet_fr.pdf
Y92P-CXT4G Y92PCXT4G H5CX7201A h5cx_h7cx_brochure_fr.pdf 399 Kbytes Y92P-CXT4G Y92PCXT4G H5CX7201A colour_change_displays_leaflet_fr.pdf
