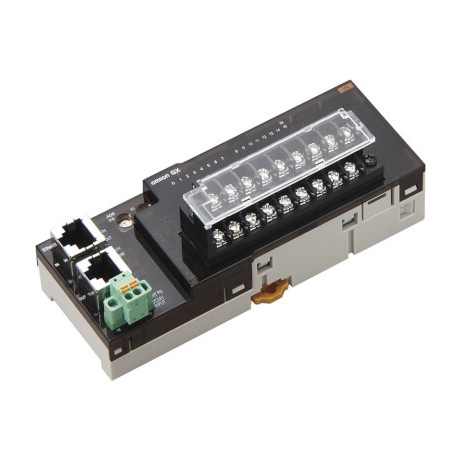

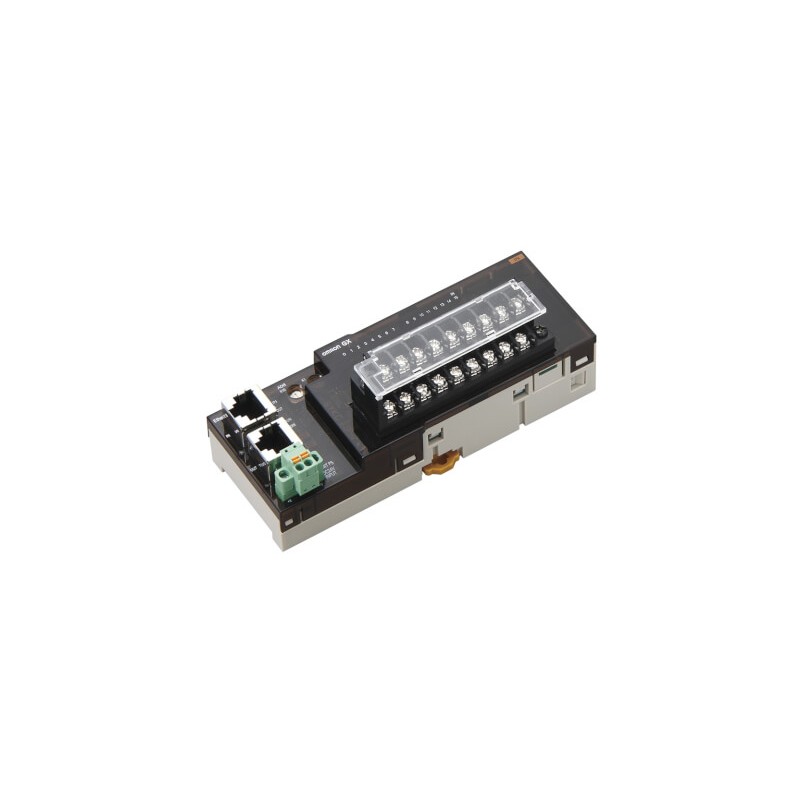

OMRON XWT-ID16 XWT 7002F XWTID16CHN - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

XWT-ID16 XWT 7002F XWTID16CHN OMRON Module d'Extension 16 Entrées NPN

Name: XWT-ID16 XWT 7002F XWTID16CHN OMRON Module d'Extension 16 Entrées NPN
Brand: OMRON
SKU: OMRXWT7002F
Price: 447.78 EUR
Availability: OutOfStock

Référence: XWT-ID16

Code: XWT 7002F

Numéro de catalogue: XWTID16CHN

Fabricant: OMRON

Description:

Module d'Extension 16 Entrées NPN

CARTE EXT POUR CRT1 DRT2 DE 16E NPN

Catégories:

Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
OMRON > E/S déportées > Autre E/S déportées

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

En savoir plus
ETIM
PDF
Commentaires

Garantie, réparation et dévolution.

Prix unitaire: 447,78 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Remises supplémentaires pour les clients enregistrés.Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Quantité	Prix

Délai standard: 4-5 semaines.

Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.
Toute modification dans le délai de livraison une fois la commande traitée vous sera communiquée.
A ce délai, il faudrait ajouter le temps de transit depuis notre centre logistique jusqu'à votre société.

EN SAVOIR PLUS

Fonctions

Pour une plus grande rapidité : E/S EtherCAT

EtherCAT est un réseau d'automatisation industrielle extrêmement rapide utilisant le câblage Ethernet standard. Il optimise l'utilisation de la trame de transmission Ethernet standard en permettant à chaque nœud d'accéder à l'intégralité de la trame instantanément. Cela permet de réduire le délai dans chaque esclave à quelques microsecondes. Sa nature déterministe fait d'EtherCAT la base idéale du contrôle du mouvement. Omron propose aussi bien des solutions autonomes de contrôle du mouvement basées sur API que sur EtherCAT. Les cartes d'E/S de la série GX fournissent les entrées et sorties de base de ces systèmes, y compris les entrées codeur grande vitesse chargées de transmettre les informations de position au contrôleur.

Boîtier IP20 compact
E/S numériques pouvant être étendues
Borniers d'E/S amovibles
Temps de réponse d'entrée ultrarapide sélectionnable

Ordering information

Unit Type	Specification	Size in mm (H×W×D)	Remarks	Order code
16-point NPN input unit	24 VDC, 6 mA per point	52×135×57	Expandable with one XWT unit	GX-ID1611
16-point NPN input unit	24 VDC, 6 mA per point	52×200×69	3-tier connection for direct sensor wiring	GX-ID1612
16-point PNP input unit	24 VDC, 6 mA per point	52×135×57	Expandable with one XWT unit	GX-ID1621
16-point PNP input unit	24 VDC, 6 mA per point	52×200×69	3-tier connection for direct sensor wiring	GX-ID1622
16-point relay output unit	2 A per point, max. 8 A per common	52×160×58	with easy-to-replace relays, expandable with one XWT unit	GX-OC1601
16-point NPN output unit	24 VDC, 0.5 A per point	52×135×57	Expandable with one XWT unit	GX-OD1611
16-point NPN output unit	24 VDC, 0.5 A per point	52×200×69	3-tier connection for direct sensor wiring	GX-OD1612
16-point PNP output unit	24 VDC, 0.5 A per point	52×135×57	Expandable with one XWT unit	GX-OD1621
16-point PNP output unit	24 VDC, 0.5 A per point	52×200×69	3-tier connection for direct sensor wiring	GX-OD1622
8-point input + 8-point output unit (NPN)	24 VDC, input 6 mA, output 0.5 A per point	52×135×57	-	GX-MD1611
8-point input + 8-point output unit (NPN)	24 VDC, input 6 mA, output 0.5 A per point	52×200×69	3-tier connection for direct sensor wiring	GX-MD1612
8-point input + 8-point output unit (PNP)	24 VDC, input 6 mA, output 0.5 A per point	52×135×57	-	GX-MD1621
8-point input + 8-point output unit (PNP)	24 VDC, input 6 mA, output 0.5 A per point	52×200×69	3-tier connection for direct sensor wiring	GX-MD1622
4-Channel analog input unit	1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,	52×135×57	Resolution 1/6000, conversion time 4 ms (4 inputs)	GX-AD0471
2-Channel analog output unit	1 to 5 V, 1 to 5 V, 0 to 10 V, -10 to 10 V, 4 to 20 mA,	52×135×57	Resolution 1/6000, conversion time 2 ms (2 outputs)	GX-DA0271
1-Channel incremental encoder input (24V)	Open collector, up to 125 kHz	52×215×69	A, B, Z, 2 × Latch, Reset inputs	GX-EC0211
1-Channel incremental encoder input (line driver)	RS422 signal level, up to 1 MHz	52×215×69	A, B, Z, 2 × Latch, Reset inputs	GX-EC0241

Expansion units

Unit Type	Specification	Size in mm (H×W×D)	Remarks	Order code
8-point PNP input expansion unit	24 VDC, 6 mA per point	50×66×50	Expansion unit for GX, DRT2 and CRT1 series	XWT-ID08-1
16-point PNP input expansion unit	24 VDC, 6 mA per point	50×94×50	Expansion unit for GX, DRT2 and CRT1 series	XWT-ID16-1
8-point PNP output expansion unit	24 VDC, 0.5 A per point	50×66×50	Expansion unit for GX, DRT2 and CRT1 series	XWT-OD08-1
16-point PNP output expansion unit	24 VDC, 0.5 A per point	50×94×50	Expansion unit for GX, DRT2 and CRT1 series	XWT-OD16-1
3 port branching uni	24 VDC, 3 x RJ45	90×25×78	EtherCAT junction box for T-branching	GX-JC03
6 port branching unit	24VDC, 6 x RJ45	90×48×78	EtherCAT junction box for star branching	GX-JC06

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.

ETIM for 226541 Commande industrielle API (EC001599)

Nom de la caractéristiqueClasse de protection (IP) (EF005474)

Valeur de la caractéristiqueIP20

Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)

Valeur de la caractéristiqueNiveau a

Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueType de tension d'alimentation (EF002991)

Valeur de la caractéristiqueCC

Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueType de tension d'entrée (EF003033)

Valeur de la caractéristiqueCC

Nom de la caractéristiqueType de sortie numérique (EF003601)

Valeur de la caractéristiqueSans

Nom de la caractéristiqueFinition du raccordement électrique (EF003961)

Valeur de la caractéristiqueBorne à vis

Nom de la caractéristiqueStandard radio UMTS (EF008525)
