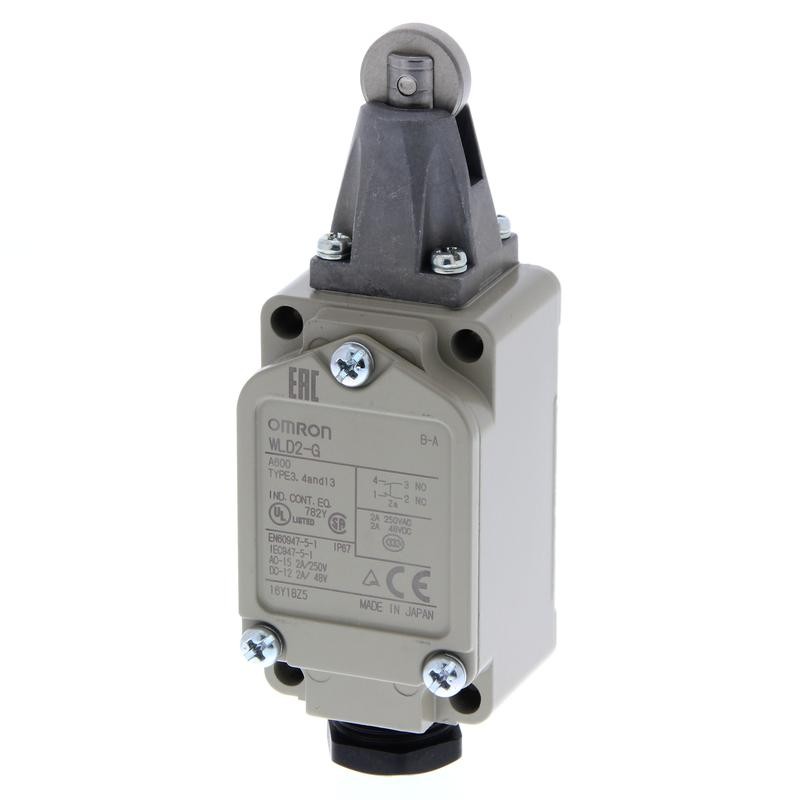

OMRON WLD2-G WL 4004C WLD2G - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

WLD2-G WL 4004C WLD2G OMRON Piston rondelle pour PG13.5

Référence: WLD2-G

Code: WL 4004C

Numéro de catalogue: WLD2G

Fabricant: OMRON

Description:

Piston rondelle pour PG13.5
Roldana emboloding PG13.5
Fin de course à 2 circuits, métal, 1NO/1NF, 10 A, action rapide, IP67, plongeur droit

Catégories:

  • Détecteurs > Commutateur simple position
  • OMRON > Interrupteurs de position / BOUTONS-POUSSOIRS > WL

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

  • Durabilité et performance améliorées
  • Nombre de pièces réduit
  • Câblage simple
  • Câblage direct et pré-câblé
  • Les modèles à borne de terre sont homologuées EN et IEC, et portent la marque de CE
  • UL, CSA

Caractéristiques et références

Ordering Information

Actuator type

Contact Form and features

Connection method

CE Mark

Order code


Roller lever R38

DPDB1

Screw terminal (Pg13,5 conduit with ground terminal)2

Yes

WLCA2-2NG-N


Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCA12-THG-N

Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, LED

WLCA12-GLD-N


Roller lever R50, pretravel 15°±5°

DPDB

WLCA2-7G-N

Roller lever R63, pre-travel 15°±5°

DPDB

WLCA2-8G-N


Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCL-THG-N

Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, LED,

Pre-wired Connector M12 (Smart Click), with ground terminal

WLCL-2NLD-DGJ-N


Roller lever R38, High sensitive pre-travel 10°+2/-1°

DPDB, LED

WLG2-LDFS-DGJS-N

Specifications

Characteristics

Degree of protection

IP67

Durability3

Mechanical

15,000,000 operations min.4

Electrical

750,000 operations min.5

Operating speed

1 mm/s to 1 m/s (in case of WLCA2-N)

Operating frequency

Mechanical

120 operations/minute min.

Electrical

30 operations/minute min.

Rated frequency

50/60 Hz

Insulation resistance

100 MΩ min. (at 500 VDC)

Contact resistance

25 mΩ max. (initial value for the built-in switch when tested alone)

Dielectric strength

Between terminals of the same polarity

1,000 VAC (600 VAC), 50/60 Hz for 1 min

Between currentcarrying metal part and ground

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Between each terminal and non-currentcarrying metal part

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Vibration resistance

Malfunction

10 to 55 Hz, 1.5-mm double amplitude

Shock resistance

Destruction

1,000 m/s2 max.

Malfunction

300 m/s2

Ambient operating temperature

-10 to 80°C (with no icing)6

Ambient operating humidity

35% to 95% RH

Weight

Approx. 255 g (in case of WLCA2-N)

Note: 1. The above figures are initial values.

2. The figures in parentheses for dielectric strength are those for the highsensitivity overtravel models.

Ratings

Item

Rated voltage (V)

Non-inductive load (A)

Inductive load (A)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

Basic switches

AC

125

10

3

1.5

10

5

2.5

250

10

2

1

10

3

1.5

500

10

1.5

0.8

3

1.5

0.8

DC

8

10

6

3

10

6

14

10

6

3

10

6

30

6

4

3

6

4

125

0.8

0.2

0.2

0.8

0.2

250

0.4

0.1

0.1

0.4

0.1

High-sensitivity switches

AC

125

5

-

-

-

250

5

-

-

-

DC

125

0.4

-

-

-

250

0.2

-

-

-


1.DPDB - The double-pole, double-break structure ensures circuit braking.bktvntfxzs.png

2.Models with screw terminals with M20 conduit instead of PG13.5 are available. Contact your OMRON representative.

3.The values are calculated at an operating temperature of 5 to 35°C and an operating humidity of 40% to 70% RH. Contact your OMRON sales representative for more detailed information on other operating environments.

4.Durability is 1,000,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

5.Durability is 500,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

6.For low-temperature models this is -40 to 40°C (with no icing). For heatresistant models the range is 5 to 120°C.

ETIM for 148955 Détecteurs (EC000030)

Nom de la caractéristiqueCatégorie de protection contre les explosions pour la poussière (EF003998)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueQuader
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueRevêtement du boîtier (EF001601)
Valeur de la caractéristiqueLaqué
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP67
Nom de la caractéristiqueOrientation de l'élément d'actionnement (EF008793)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoussoir
Nom de la caractéristiqueFinition de l'interface pour communication orientée sur la sécurité (EF003956)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueConnecteur 1/2 pouce
Nom de la caractéristiqueFinition de l'interface (EF006977)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFonction de commutation (EF000189)
Valeur de la caractéristiqueInterrupteur à rupture rapide
Nom de la caractéristiqueMatériau du boîtier (EF001596)
Valeur de la caractéristiqueMétal
Nom de la caractéristiqueCatégorie de protection contre les explosions pour le gaz (EF003997)
Valeur de la caractéristiqueSans
Nom de la caractéristiqueFonction de commutation encliquetable (EF007447)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage du statut (EF001602)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueManœuvre positive d'ouverture (EF006694)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSortie électronique (EF006987)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique1
Nom de la caractéristiqueCourant de fonctionnement nominal CA-15, 230 V (EF001385)
Valeur de la caractéristique10 A
Nom de la caractéristiqueCourant de fonctionnement nominal Ie CC-13, 125 V (EF007085)
Valeur de la caractéristique0.8 A
Nom de la caractéristiqueNombre de contacts auxiliaires orientés sur la sécurité (EF006940)
Valeur de la caractéristique0
Nom de la caractéristiqueCourant de fonctionnement nominal Ie CC-13, 230 V (EF001386)
Valeur de la caractéristique0.4 A
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique1
Nom de la caractéristiqueCourant de fonctionnement nominal CA-15, 125 V (EF007082)
Valeur de la caractéristique10 A
Nom de la caractéristiqueHauteur du capteur (EF007283)
Valeur de la caractéristique69 mm
Nom de la caractéristiqueLongueur du capteur (EF007334)
Valeur de la caractéristique42 mm
Nom de la caractéristiqueTempérature ambiante en fonctionnement (EF007515)
Valeur de la caractéristique-10 °C

FICHE TECHNIQUE - PDF
