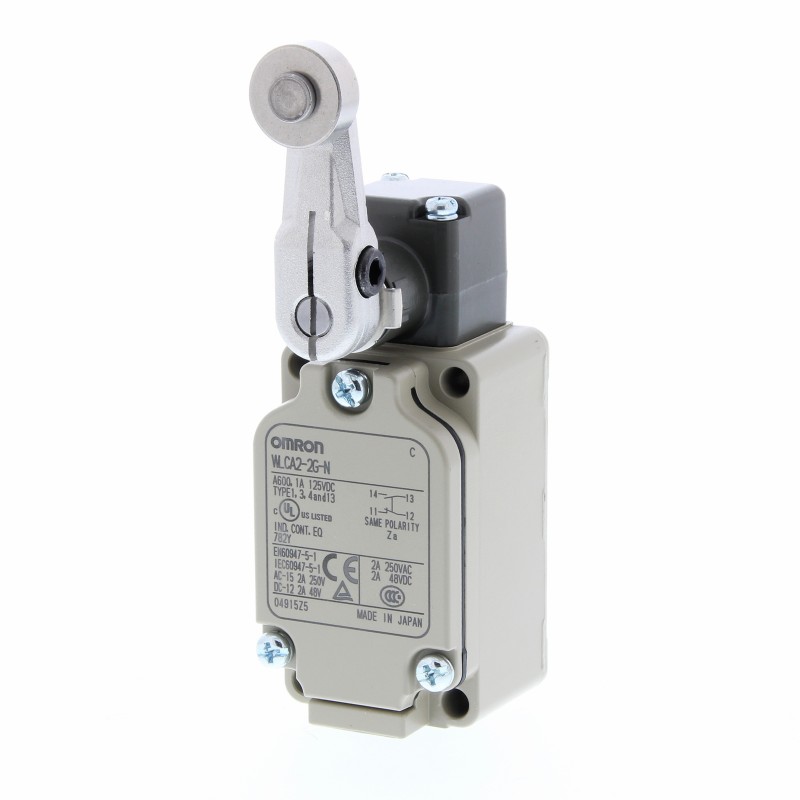

WLCA2-2G-N WLN 0080E WLCA22GN OMRON Levier de rouleau court surcourse 80e PG13 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

WLCA2-2G-N WLN 0080E WLCA22GN OMRON Levier de rouleau court surcourse 80e PG13

WLCA2-2G-N

WLN 0080E

WLCA22GN

OMRON

Levier de rouleau court surcourse 80e PG13

Levier à rouleaux court overcarr 80o PG13

Interrupteur de fin de course, levier à galet : R38 mm, pré-course 15±5°, surcourse 90°, boîte de direct passive, Pg13.5 avec borne de terre

Plus de détails


Détecteurs > Commutateur simple position

Interrupteurs de position / BOUTONS-POUSSOIRS > WL

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $182.77
Prix unitaire: $182.77
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


  • Durabilité et performance améliorées
  • Nombre de pièces réduit
  • Câblage simple
  • Câblage direct et pré-câblé
  • Les modèles à borne de terre sont homologuées EN et IEC, et portent la marque de CE
  • UL, CSA

Caractéristiques et références

Ordering Information

Actuator type

Contact Form and features

Connection method

CE Mark

Order code


Roller lever R38

DPDB1

Screw terminal (Pg13,5 conduit with ground terminal)2

Yes

WLCA2-2NG-N


Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCA12-THG-N

Adjustable roller lever: R25 to 89 mm, pretravel 15°±5°

DPDB, LED

WLCA12-GLD-N


Roller lever R50, pretravel 15°±5°

DPDB

WLCA2-7G-N

Roller lever R63, pre-travel 15°±5°

DPDB

WLCA2-8G-N


Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, Heat-resistant: 5 to 120°C

WLCL-THG-N

Adjustable rod lever: 25 to 140 mm, pretravel 15°±5°

DPDB, LED,

Pre-wired Connector M12 (Smart Click), with ground terminal

WLCL-2NLD-DGJ-N


Roller lever R38, High sensitive pre-travel 10°+2/-1°

DPDB, LED

WLG2-LDFS-DGJS-N

Specifications

Characteristics

Degree of protection

IP67

Durability3

Mechanical

15,000,000 operations min.4

Electrical

750,000 operations min.5

Operating speed

1 mm/s to 1 m/s (in case of WLCA2-N)

Operating frequency

Mechanical

120 operations/minute min.

Electrical

30 operations/minute min.

Rated frequency

50/60 Hz

Insulation resistance

100 MΩ min. (at 500 VDC)

Contact resistance

25 mΩ max. (initial value for the built-in switch when tested alone)

Dielectric strength

Between terminals of the same polarity

1,000 VAC (600 VAC), 50/60 Hz for 1 min

Between currentcarrying metal part and ground

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Between each terminal and non-currentcarrying metal part

2,200 VAC (1,500 VAC), 50/60 Hz for 1 min

Vibration resistance

Malfunction

10 to 55 Hz, 1.5-mm double amplitude

Shock resistance

Destruction

1,000 m/s2 max.

Malfunction

300 m/s2

Ambient operating temperature

-10 to 80°C (with no icing)6

Ambient operating humidity

35% to 95% RH

Weight

Approx. 255 g (in case of WLCA2-N)

Note: 1. The above figures are initial values.

2. The figures in parentheses for dielectric strength are those for the highsensitivity overtravel models.

Ratings

Item

Rated voltage (V)

Non-inductive load (A)

Inductive load (A)

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

Basic switches

AC

125

10

3

1.5

10

5

2.5

250

10

2

1

10

3

1.5

500

10

1.5

0.8

3

1.5

0.8

DC

8

10

6

3

10

6

14

10

6

3

10

6

30

6

4

3

6

4

125

0.8

0.2

0.2

0.8

0.2

250

0.4

0.1

0.1

0.4

0.1

High-sensitivity switches

AC

125

5

-

-

-

250

5

-

-

-

DC

125

0.4

-

-

-

250

0.2

-

-

-

1.DPDB - The double-pole, double-break structure ensures circuit braking.bktvntfxzs.png

2.Models with screw terminals with M20 conduit instead of PG13.5 are available. Contact your OMRON representative.

3.The values are calculated at an operating temperature of 5 to 35°C and an operating humidity of 40% to 70% RH. Contact your OMRON sales representative for more detailed information on other operating environments.

4.Durability is 1,000,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

5.Durability is 500,000 operations min. for high-sensitivity models. 500,000 operations min. for weather-proof models.

6.For low-temperature models this is -40 to 40°C (with no icing). For heatresistant models the range is 5 to 120°C.


ETIM for 392945 Détecteurs (EC000030)
Caractéristique Valeur
Catégorie de protection contre les explosions pour la poussière (EF003998) Sans
Type de construction du boîtier (EF004008) Quader
Classe de protection (NEMA) (EF011959) Autre
Revêtement du boîtier (EF001601) Autre
Classe de protection (IP) (EF005474) IP67
Orientation de l'élément d'actionnement (EF008793) Poussoir à galet droit
Finition de l'élément d'actionnement (EF006976) Levier à galet
Finition de l'interface pour communication orientée sur la sécurité (EF003956) Sans
Finition du raccordement électrique (EF003961) Entrée de câble PG
Finition de l'interface (EF006977) Sans
Fonction de commutation (EF000189) Interrupteur à rupture rapide
Matériau du boîtier (EF001596) Métal
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Fonction de commutation encliquetable (EF007447) Non
Avec affichage du statut (EF001602) Non
Adapté aux fonctions de sécurité (EF001597) Non
Manœuvre positive d'ouverture (EF006694) Non
Sortie électronique (EF006987) Non
Nombre de contacts en tant qu'inverseurs (EF008257) 0
Nombre de contacts en tant que contacts à fermeture (EF008256) 2
Courant de fonctionnement nominal CA-15, 230 V (EF001385) 10 A
Courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) 0.8 A
Nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 0
Courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) 0.4 A
Nombre de contacts en tant que contacts à ouverture (EF008255) 2
Courant de fonctionnement nominal CA-15, 125 V (EF007082) 10 A
Largeur du capteur (EF007094) 40 mm
Hauteur du capteur (EF007283) 125 mm
Longueur du capteur (EF007334) 60 mm
Température ambiante en fonctionnement (EF007515) -10 °C
