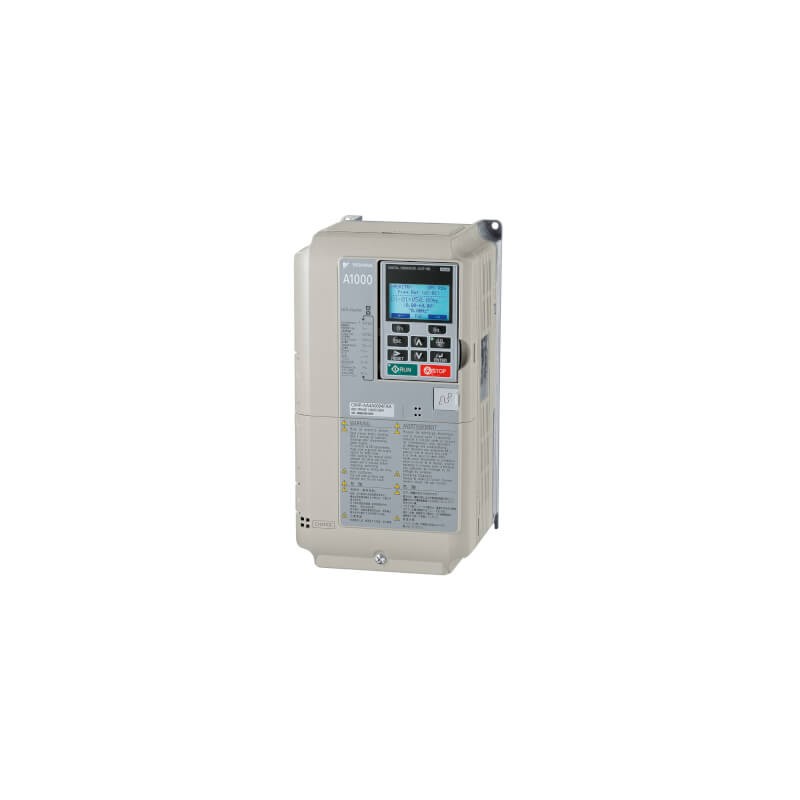

OMRON CIMR-AC4A0139AAA AA030477C CIMRAC4A0139AAAGBR - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

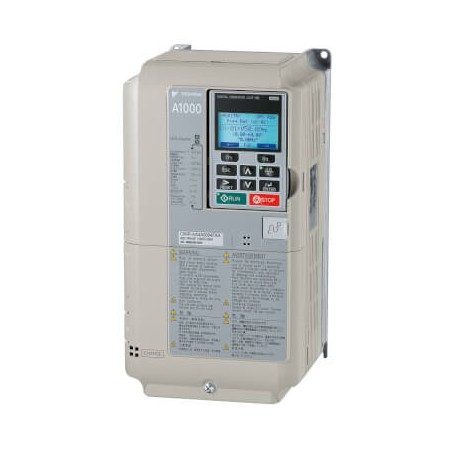

CIMR-AC4A0139AAA AA030477C CIMRAC4A0139AAAGBR OMRON A1000 triphasé 380-480VAC (112/139)Amp (55/75)Kw Vecteur

Référence: CIMR-AC4A0139AAA

Code: AA030477C

Numéro de catalogue: CIMRAC4A0139AAAGBR

Fabricant: OMRON

Description:

A1000 triphasé 380-480VAC (112/139)Amp (55/75)Kw Vecteur
A1000 Vecteur triphasé 400VAC (112/139)Amp (55/75)Kw
Série A1000, HD: puissance 55 kW, courant nominal 112 A / ND: puissance 75 kW, courant nominal 139 A

Catégories:

  • Appareillage industriel basse tension > Convertisseur de fréquences inférieur à 1kV
  • OMRON > Variateurs de fréquence > A1000

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Aller au produit alternatif:Q2A-A4140-AAAAA052445E

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications

Inverter control methodClosed loop V/f, Closed loop vector, Open loop V/f, Open loop vector
Drive supply voltage400 V three phase
Max. motor output at constant torque (HD)55 kW
Max. motor output at variable torque (ND)75 kW
Built in EMC filter
Degree of protection (IP)IP00
Finless type
Compatible motor typeInduction or asynchronous motor, Permanent magnet motor
Regenerative solutionsAs inverter option
Communication port(s)MODBUS Slave, Serial RS-422, Serial RS-485
Communication option(s)CANopen, DeviceNet Slave, EtherCAT Slave, EtherNet/IP, MECHATROLINK II Slave, MODBUS/TCP, POWERLINK, PROFIBUS DP Slave, PROFINET Slave
Height550 mm
Width325 mm
Depth283 mm
Weight41000 g

Accessoires

3G3RV-PFI3170-SEE7Z/F7Z Filtre RFI, 170A, 415VAC, triphasé, pour unité de 75kW (équivalent à FS5972-170-40)
A1000-CAVPC232-EECâble de programmation sérielle 3 m entre ordinateur et CIMR-V7, V1000, CIMR-E7Z, CIMR-F7Z, CIMR-L7Z ou interface SI-232/J7C
JVOP-180Console d'opération LCD pour V1000
JVOP-181Unité de conversion USB vers RJ45. Peut être utilisé comme câble de programmation pour la série 7. Les fonctions copiage et back-up ne fonctionnent que pour la série 1000
PG-B3Entrée impulsion max. 50 kHz, impulsion phase A/B, collecteur ouvert, pour contrôle Flux Vector pour A1000
PG-F3CARTE CODEUR ABS ENDAT
PG-RT3Carte d'interface pg Resolver a1000, ts2640n321e64
PG-X3Entrée impulsion max. 300 kHz, impulsion phase A/B/Z, driver de ligne RS-422, contrôle Flux Vector complet en mode Flux Vector pour A1000
SI-EL3
SI-EM3Carte option Modbus TCP/IP pour A1000
SI-EM3D
SI-EN3Carte option Ethernet IP pour A1000
SI-EN3DVariateur carte option a1000 series
SI-EP3Carte option Profinet pour A1000
SI-ES3Carte d'option Ethercat pour variateur Q2a
SI-N3Carte option DeviceNet pour A1000
SI-P3Carte option PROFIBUS-DP pour A1000
SI-S3Carte option CANopen pouer A1000

ETIM for 324909 Appareillage industriel basse tension (EC001857)

Nom de la caractéristiqueFréquence du secteur (EF006783)
Valeur de la caractéristique50/60 Hz
Nom de la caractéristiqueType de convertisseur (EF006978)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP00
Nom de la caractéristiqueNombre de phases d'entrée (EF007117)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de phases de sortie (EF006998)
Valeur de la caractéristique3
Nom de la caractéristiqueAvec raccordement PC (EF006107)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour TCP/IP (EF003050)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueUtilisation autorisée en zone résidentielle et commerciale (EF007295)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFonctionnement possible à quatre quadrants (EF006803)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec élément de commande (EF001538)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueUtilisation autorisée en zone industrielle (EF007294)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec interface optique (EF003028)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueHacheur de freinage intégré (EF007293)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFréquence de sortie max. (EF007350)
Valeur de la caractéristique400 Hz
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique0
Nom de la caractéristiquePuissance utile max. en charge linéaire sous tension de sortie assignée (EF007364)
Valeur de la caractéristique55 kW
Nom de la caractéristiqueTolérance relative de tension du réseau symétrique (EF007453)
Valeur de la caractéristique10 %
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique325 mm
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique1
Nom de la caractéristiquePuissance utile max. en charge quadratique sous tension de sortie assignée (EF007366)
Valeur de la caractéristique75 kW
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique1
Nom de la caractéristiqueCourant de sortie nominal I2N (EF009561)
Valeur de la caractéristique139 A
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique550 mm
Nom de la caractéristiqueTension de sortie max. (EF009560)
Valeur de la caractéristique480 V
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique283 mm
Nom de la caractéristiqueTolérance relative de fréquence du réseau symétrique (EF007454)
Valeur de la caractéristique5 %
Nom de la caractéristiqueTension du secteur (EF006780)
Valeur de la caractéristique380 V
