> >>>G9SX-SM032-RC G9SX6027R 353669 OMRON Module Sec. Surveillance de l’arrêt 3Sorties 2AUX 24Vdc sans vis
Produit suivant

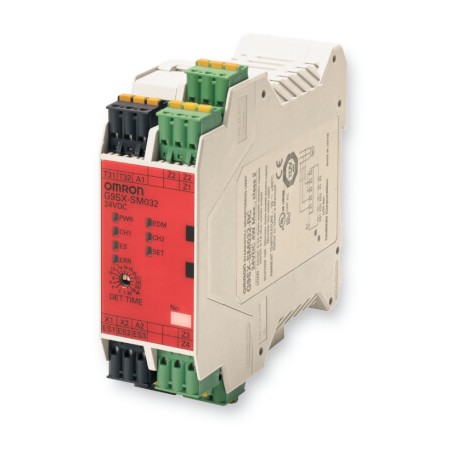

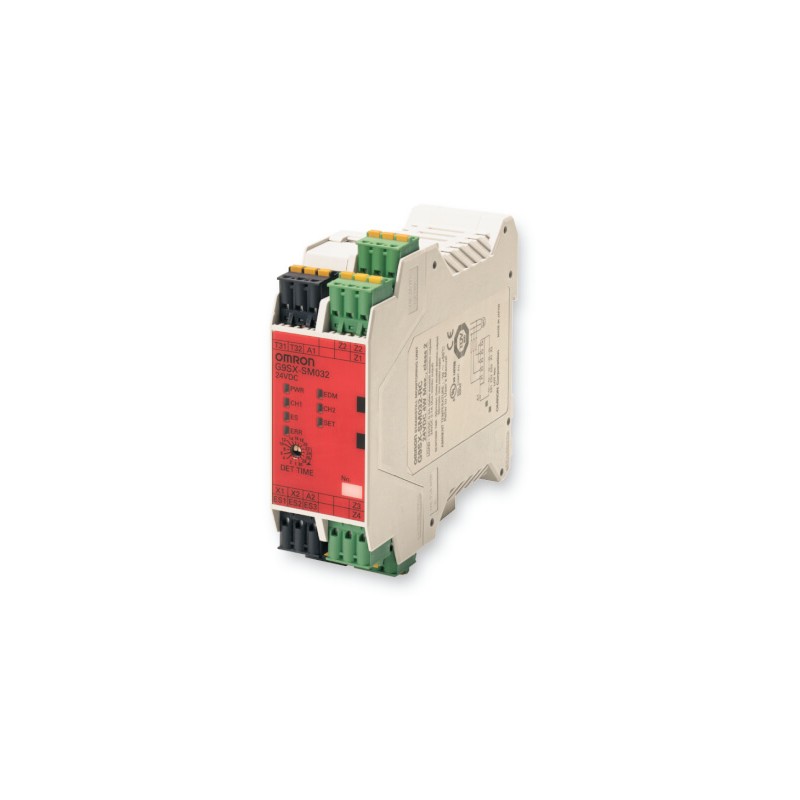

G9SX-SM032-RC G9SX6027R 353669 OMRON Module Sec. Surveillance de l’arrêt 3Sorties 2AUX 24Vdc sans vis Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

G9SX-SM032-RC G9SX6027R 353669 OMRON Module Sec. Surveillance de l’arrêt 3Sorties 2AUX 24Vdc sans vis

G9SX-SM032-RC

G9SX6027R

G9SXSM032RC.1

OMRON

Disponible Expédition hui

Module Sec. Surveillance d'arrêt 3Salidas 2AUX 24vdc sans vis

Module Sec. Surveillance de l’arrêt 3Sorties 2AUX 24Vdc sans vis

Plus de détails


Sécurité > G9SX

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $663.13
Prix unitaire: $663.13

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fonctions

Unité de surveillance de l'arrêt avec sorties statiques

Unité de surveillance de l'arrêt sécurisée basée sur le fonctionnement Back EMF pour les systèmes biphasés et triphasés.

  • Unité prête à l'emploi couvrant toutes les applications standard sans configuration supplémentaire
  • Intégration aisée au câblage en étoile ou en triangle
  • Diagnostic clair par LED de toutes les entrées et sorties
  • Applicable jusqu'à la catégorie 4 selon EN 954-1

Ordering information

Safety standstill monitoring unit

Safety outputs1

Auxiliary outputs1

Power input

Rated supply voltage

Terminal block type

Order code

Instantaneous

3 (Semi-conductors)

2 (Semi-conductors)

24 VDC

Screw terminals

G9SX-SM032-RT

Spring-cage terminals

G9SX-SM032-RC

Specifications

Ratings of standstill monitoring unit

Power input

Item

G9SX-SM032-_

Rated supply voltage

24 VDC

Inputs

Item

G9SX-SM032-__

Input voltage

Standstill detection input (Z1-Z2/Z3-Z4) AC 415 Vrms + 10% max.

Maximum power supply frequency for AC induction motor

60 Hz max.

Internal impedance

Standstill detection input: approx, 660 kΩ

EDM input: approx. 2.8 kΩ

Outputs

Item

G9SX-SM032-_

Safety standstill detection output

Sourcing output (PNP)

Load current: 300 mA DC max.

Auxiliary output

Sourcing output (PNP)

Load current: 100 mA DC max.

Application example

3-phase motor


3-phase motor with star-delta wiring


1.PNP transistor output

Datasheet - PDF

▲
Titre: Taille: Type:
G9SX-SM032-RC G9SXSM032RC.1 G9SX6027R 2166131_g9sx_sm032_instruction_sheet_en.pdf 380 Kbytes G9SX-SM032-RC G9SXSM032RC.1 G9SX6027R 2166131_g9sx_sm032_instruction_sheet_en.pdf
