> >>>G9SX-BC202-RC DC24 G9SX6004M 353679 OMRON Module Sec. 2 Sorties/2 Entrées 2AND 22.5mm 24Vdc Sans Vis
Produit précédent Produit suivant

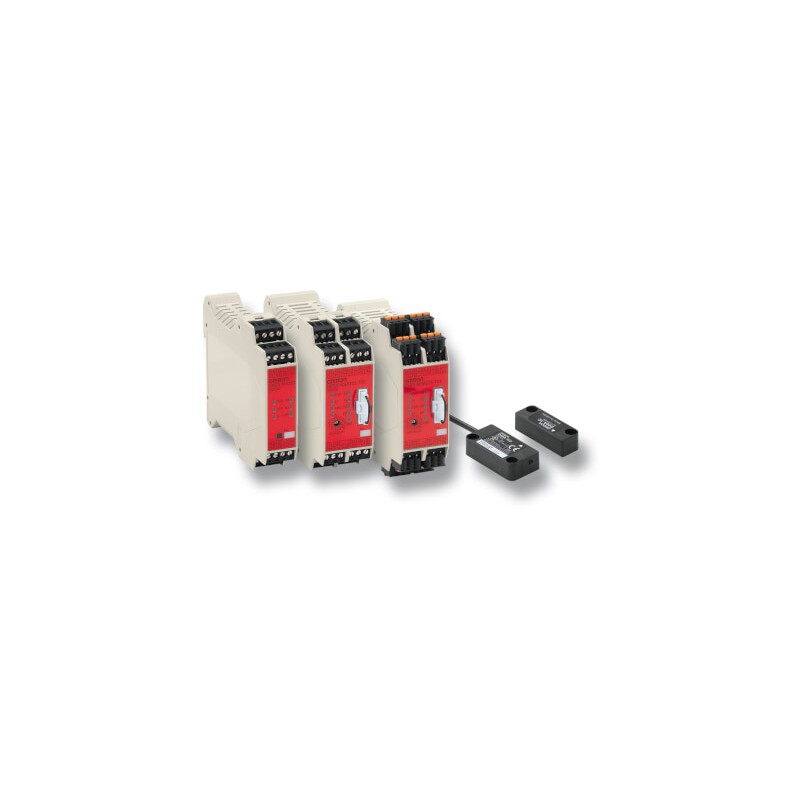

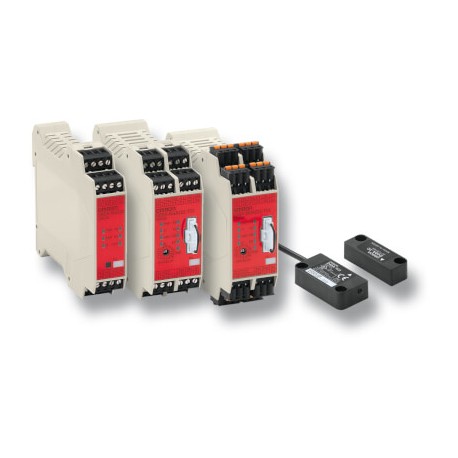

G9SX-BC202-RC DC24 G9SX6004M 353679 OMRON Module Sec. 2 Sorties/2 Entrées 2AND 22.5mm 24Vdc Sans Vis Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

G9SX-BC202-RC DC24 G9SX6004M 353679 OMRON Module Sec. 2 Sorties/2 Entrées 2AND 22.5mm 24Vdc Sans Vis

G9SX-BC202-RC DC24

G9SX6004M

G9SXBC202RCDC24.1

OMRON

Disponible Expédition hui

Module Sec. 2 Sorties/2 Entrées 2ET 22,5 mm 24vdc sans vis

Module Sec. 2 Sorties/2 Entrées 2AND 22.5mm 24Vdc Sans Vis

Plus de détails


Sécurité > G9SX

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $257.81
Prix unitaire: $257.81

Quantité Prix
1+$257.81
2+$239.22
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fonctions

Unité de sécurité flexible

Les modules de la famille G9SX peuvent être connectés par une fonction « ET » logique afin d'implémenter l'arrêt partiel/total d'une machine. Des sorties statiques solides, un diagnostic détaillé par des voyants et d'intelligentes sorties de retour facilitent la maintenance. La gamme est complétée par des unités d'extension avec des sorties à retard à l'ouverture.

  • Segmentation claire et transparente des fonctions de sécurité grâce à une connexion « ET » unique
  • Sorties statiques pour une longue durée de vie et sorties relais disponibles dans un boîtier d'extension
  • Simplification du diagnostic grâce à des voyants détaillés
  • Sorties de retour intelligentes facilitant la maintenance
  • Catégorie 4 selon EN954-1 et SIL 3 selon EN 61508

Ordering information

Advanced unit

Safety outputs

Auxiliary outputs

No. of input
channels

Max. OFF-delay time1

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

3 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD322-T15-RT

Cage clamp terminals

G9SX-AD322-T15-RC

2 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD-322-T150-RT

Cage clamp terminals

G9SX-AD-322-T150-RC

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T15-RT

Cage clamp terminals

G9SX-ADA-222-T15-RC

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T150-RT

Cage clamp terminals

G9SX-ADA-222-T150-RC

Basic unit

Safety outputs

Auxiliary outputs

No. of input
channels

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

2 P channel MOS FET transistor output

-

2 PNP transistor
output

1 or 2 channels

24 VDC

Screw terminals

G9SX-BC202-RT

Cage clamp terminals

G9SX-BC202-RC

Expansion unit

Safety outputs

Auxiliary outputs

OFF-delay time

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

4 PST-NO (contact)

-

2 (solid state) PNP
transistor outputs

-

24 VDC

Screw terminals

G9SX-EX401-RT

Cage clamp terminals

G9SX-EX401-RC

-

4 PST-NO (contact)

Synchronized with
G9S-X-AD - unit

Screw terminals

G9SX-EX041-T-RT

Cage clamp terminals

G9SX-EX041-T-RC

Specifications

Power input

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Rated supply voltage

20.4 to 26.4 VDC (24 VDC -15% +10%)

Inputs

Item

G9SX-AD_

G9SX-BC202-_

Safety input

Operating voltage: 20.4 VDC to 26.4 VDC,
internal impedance: Approx. 2.8 kΩ

Feedback/reset input

Outputs

Item

G9SX-AD_

G9SX-BC202-_

Instantaneous safety output
OFF-delayed safety output

P channel MOS FET transistor output

Load current:Using 2 outputs or less: 1 A DC max.

Using 3 outputs or more: 0.8 A DC max.

P channel MOS FET transistor output

Load current:Using 1 output: 1 A DC max.

Using 2 outputs: 0.8 A DC max.

Auxiliary output

PNP transistor output
Load current: 100 mA max.

Expansion unit

Item

G9SX-EX-_

Rated load

250 VAC, 3A/30 VDC, 3A (resistive load)

Rated carry current

3 A

Maximum switching voltage

250 VAC, 125 VDC

Characteristics

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Operating time (OFF to ON state)

50 ms max. (Safety input: ON)

100 ms max. (Logical AND connection input: ON)

50 ms max. (Safety input: ON)

30 ms max.

Response time (ON to OFF state)

15 ms max.

10 ms max.

Durability

Electrical

-

100,000 cycles min.

Mechanical

-

5,000,000 cycles min.

Ambient temperature

-10°C +55°C (with no icing or condensation)

1.The OFF-delay time can be set in 16 steps as follows: T15: 0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15 s, T150: 0/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150 s.

Datasheet - PDF

▲
Titre: Taille: Type:
G9SX-BC202-RC DC24 G9SXBC202RCDC24.1 G9SX6004M g9sx_brochure_fr.pdf 1 Mbytes G9SX-BC202-RC DC24 G9SXBC202RCDC24.1 G9SX6004M g9sx_brochure_fr.pdf
