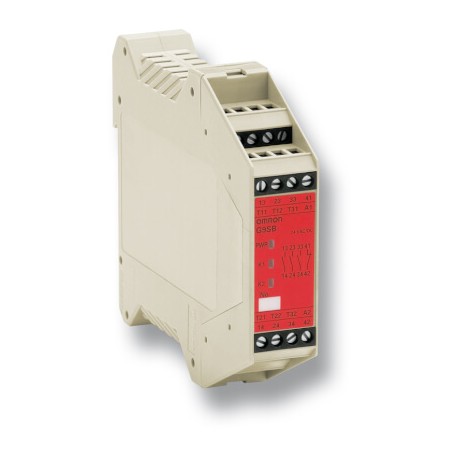

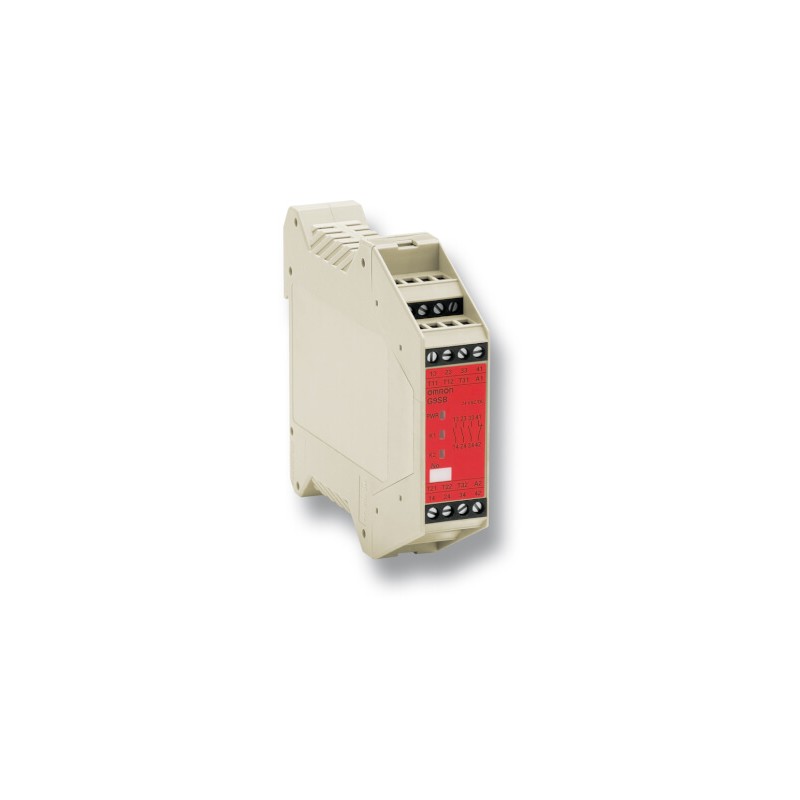

OMRON G9SB-2002-A AC/DC24 G9SB6003R G9SB2002AACDC24.1 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

G9SB-2002-A AC/DC24 G9SB6003R G9SB2002AACDC24,1 OMRON Module de sécurité 2PST-NA 17,5 mm-24vac/dc réinitiali..

Référence: G9SB-2002-A AC/DC24

Code: G9SB6003R

Numéro de catalogue: G9SB2002AACDC24.1

Fabricant: OMRON

Description:

Module de sécurité 2PST-NA 17,5 mm-24vac/dc réinitialisation Automatique
Module de sécurité 2PST-NA 17.5mm 24Vac/dc Réinitialisation automatique
BLOC RELAIS DE SECU 2NO 5A AC

Catégories:

  • Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
  • OMRON > Sécurité > G9SA/B

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 162,94 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Fonctions

Unité de relais de sécurité de petite taille

La gamme G9SB comporte des unités de relais de sécurité de petite taille, offrant deux contacts de sécurité dans un boîtier de 17,5mm et trois contacts de sécurité dans un boîtier de 22,5 mm.

  • Boîtier de 17,5mm et 22,5 mm de large
  • Unités à 1 ou 2 canaux d'entrée
  • Modèles à réinitialisation manuelle et automatique
  • Certifié conforme aux normes PLe (EN ISO 13849-1) selon l'application

Ordering information

Main contacts

Auxiliary contact

Number of input channels

Reset mode

Input type

Rated voltage

Size (H×W×D)

Order code

DPST-NO

2 safety
contacts

None

2 channels

Auto-reset

Inverse

24 VAC/VDC

100 mm × 17.5 mm × 112 mm

G9SB-2002-A

1 channel or
2 channels

+ common

G9SB-200-B

2 channels

Manual-reset

Inverse

G9SB-2002-C

1 channel or
2 channels

+ common

G9SB-200-D

3PST-NO

3 safety
contacts

SPST-NC

None
(direct breaking)

Auto-reset

-

24 VDC

100 mm × 17.5 mm × 112 mm

G9SB-3010

2 channels

Inverse

24 VAC/VDC

100 mm × 22.5 mm × 112 mm

G9SB-3012-A

1 channel or
2 channels

+ common

G9SB-301-B

2 channels

Manual-reset

Inverse

G9SB-3012-C

1 channel or
2 channels

+ common

G9SB-301-D

Specifications

Power input

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24VDC
24 VDC: 24 VDC

Operating voltage range

85 to 110% of rated power supply voltage

Power consumption

1.4 VA/1.4 W max.

1.7 W max.

1.7 VA/1.7 W max.

Inputs

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Input current

25 mA max.

60 mA max. (See note.)

30 mA max.

Note:Indicates the current between terminals A1 and A2.

Contacts

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SB-200_-_

G9SB-3010

G9SB-301_-_

Response time1

10 ms max.

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissable load (reference value)

5 VDC, 1 mA

Ambient operating temperature

-25°C +55°C (with no icing or condensation)


1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 346849 Relais (EC001449)

Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau e
Nom de la caractéristiqueType de sécurité selon IEC 61496-1 (EF004105)
Valeur de la caractéristique4
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueAppareil de base
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristique3
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueCatégorie d'arrêt selon IEC 60204 (EF007498)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueÉvaluation des entrées (EF008245)
Valeur de la caractéristiqueÀ deux canaux
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de proximité (EF007267)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance d'équipements de protection optoélectroniques (EF007269)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de vannes (EF007272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de position (EF007270)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueWith approval for TÜV (EFDE0031)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de circuits d'arrêt d'urgence (EF007268)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec entrée de démarrage (EF003342)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec fonction silence (EF004057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec homologation selon UL (EF001783)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de capteurs tactiles (EF007271)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec boucle de retour (EF003343)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs magnétiques (EF007266)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec homologation BG BIA (EF004145)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, avec contact (EF003349)
Valeur de la caractéristique0
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique17.5 mm
Nom de la caractéristiqueCourant de commutation assigné (EF006706)
Valeur de la caractéristique5 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique112 mm
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351)
Valeur de la caractéristique0
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique100 mm
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350)
Valeur de la caractéristique0
Nom de la caractéristiqueTension d'alimentation CA 60 Hz (EF007533)
Valeur de la caractéristique20.4 V
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20.4 V
Nom de la caractéristiqueTension d'alimentation CA 50 Hz (EF007532)
Valeur de la caractéristique20.4 V
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique0 V
