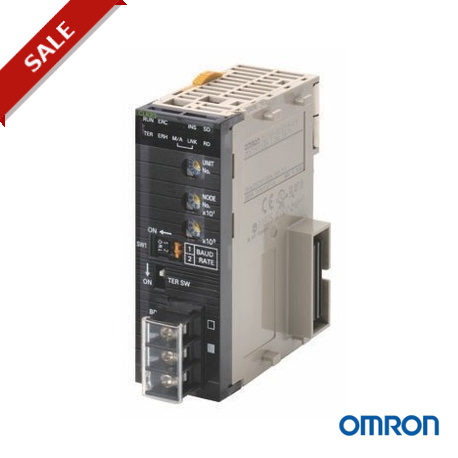

NSJW-CLK21 224113 NSJWCLK21V1 OMRON Carte en option ControllerLink pour Sysmac One

CJ-série de Contrôleur de Lien Unités
CJ1W-CLK
Nouveau Contrôleur Lien Unités, Maintenant avec
De 4000 Envoyer Des Mots
• Le Contrôleur de Lien est une FA réseau qui permet d'envoyer et de recevoir de grandes quantités de données facilement et à grande vitesse. Le Contrôleur de Liaison prend en charge les liaisons de données qui permettent le partage de données entre Automates et des ordinateurs et un service de messagerie qui permet d'envoyer et de recevoir des données chaque fois que nécessaire.
• Les systèmes peuvent être avec souplesse construit en utilisant des Unités de Répétition pour permettre branches en forme de T, de longue distance de câblage, et de convertir une partie du réseau afin de câble optique.
Caractéristiques

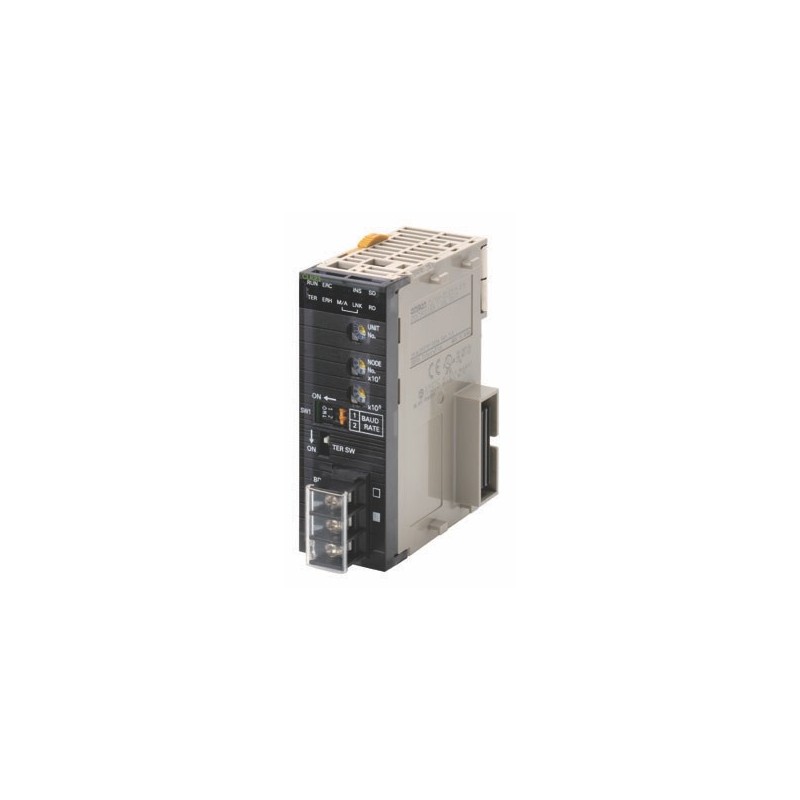

CJ1W-CLK23
CSM_CJ1W-CLK_DS_E_6_1
• Grande capacité de liaisons de données sont facilement atteints sans une programmation simple par la mise en liaison de données des tables.
• Jusqu'à 20 000 *1 envoyer/recevoir des mots peut être définie par nœud pour les Unités (jusqu'à 62 000 mots pour les Conseils).
• Les liaisons de données peut être réalisée avec jusqu'à 4 000 *2 mots par nœud, tout en assurant les données de la simultanéité.
• L'utilisateur des données de jeu de lier des tables peut être modifié alors que les liaisons de données sont en exploitation. *3
• Les erreurs de l'ensemble du système peut être surveillée à l'aide d'erreur de diagnostic, logiciel de support et une variété de drapeaux d'état.
*1. Pris en charge pour l'unité de la version 1.2 ou ultérieure.
*2. CJ1W-CLK23 et 3G8F7-CLK@3 sont pris en charge.
*3. Pris en charge pour CJ1W-CLK23, 3G8F7-CLK@3, et les modèles se terminant par "-V1".
La Configuration Du Système
Manette Filaire Lien Unités
Câblage de base (Connexion en guirlande)T-Câblage de dérivation, la Conversion Partielle de
UN UN UN
Longue distance de Câblage
B A
(1)
1 km Max. *
B
B Câble Optique
UN UN
B (1)C D
UN UN
AA A
(2)
(1)
D
(1)
D
C(1) UN
1 km Max. * 1 km Max. *1 km Max. *
(1)
B (1)
Un: Contrôleur de réseau Câblé Unité de Liaison (1): câble à paire Torsadée
B: manette Filaire Lien forum(2): câble Optique
C: Fil-à-Répéteur de signal Optique
D: fil-à-Fil Répéteur de signal
*À 500 kbits/s
