OMRONProduits discontinués ou bas devisE32-M21 131594 OMRON Filetées 4 points barrière M3

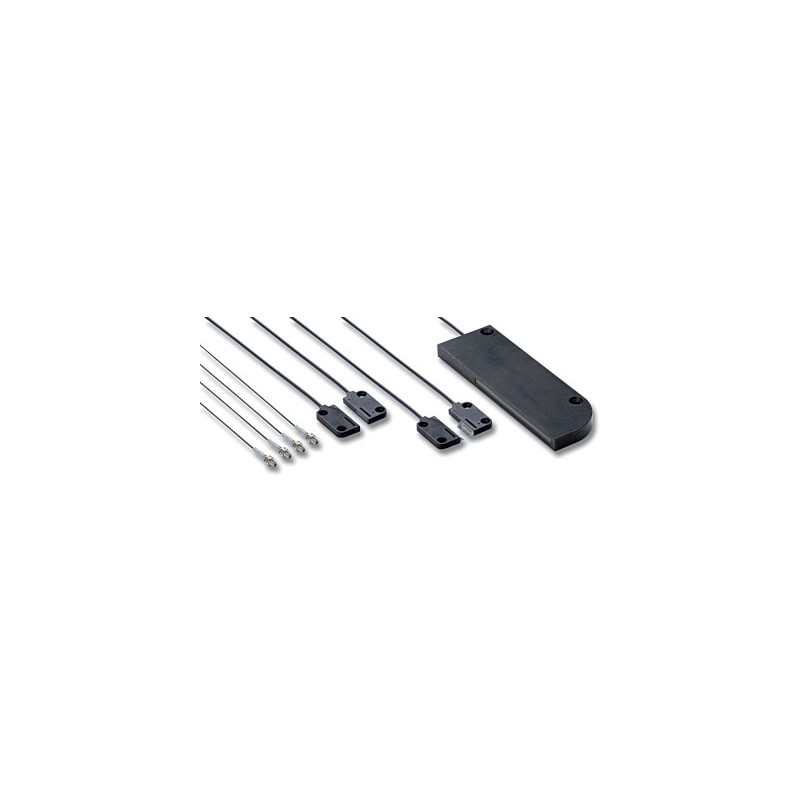

OMRON E32-M21 131594 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

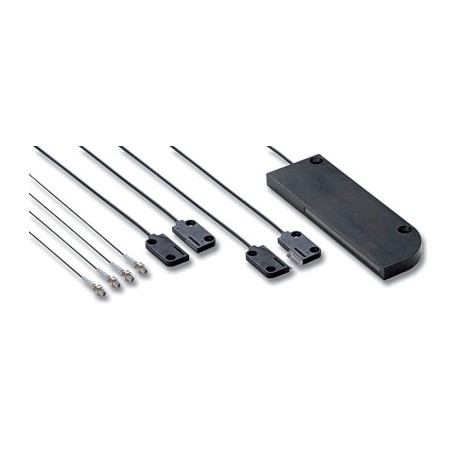

E32-M21 131594 OMRON Filetées 4 points barrière M3

Référence: E32-M21

Code: 131594

Fabricant: OMRON

Description:

Filetées 4 points barrière M3

Catégories:

  • OMRON > Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Fibres optiques pour surveillance de zone

Les fibres optiques pour surveillance de zone permettent la détection d'objets passant n'importe où dans la zone de détection et peuvent être utilisées pour la comparaison de hauteur de différents objets.

  • Détection de zone jusqu'à 70 mm de hauteur
  • Fibre multi-coeurs à 4 têtes séparées pour la flexibilité des points de détection
  • Fibres standard ou à haute flexibilité

Two state detections

Les deux sorties de l'amplificateur E3X-DA-S peuvent être utilisées pour détecter deux niveaux de luminosité différents.

Position compensation

two state detections 02 prod

En combinaison avec la fonction à sortie double de l'amplificateur E3X-DA-S, les fibres de détection de zone réflective peuvent détecter de très petits objets (p. ex. des aiguilles) et un second état (p. ex. un couvercle). Le faisceau de zone compense les variations de position à vitesse élevée.

Ordering information

Sensor type

Sensing height
(in mm)

Sensing distance (in mm)1

Order code

Standard fiber

High-flex fiber

Standard fiber

High-flex fiber

E3X-HD

E3NX-FA

E3X-HD

E3NX-FA


10

4000

4000

-

-

E32-T16

-

E32_Area_monitoring_rev03-2.png2

11

2200

3300

1700

2550

E32-T16P

E32-T16PR 2M


30

3600

4000

2600

3900

E32-T16W 2M

E32-T16WR 2M

50

-

-

3000

4000

-

E32-ET16WR-2 2M

70

-

-

3500

4000

-

E32-ET16WR-1 2M


11

2000

3000

1500

2200

E32-T16J 2M

E32-T16JR 2M


4 × seperate M3 heads

1300

1900

-

-

E32-M21

-


11

-

-

300

450

-

E32-D36P1 2M

Specifications

Item

Standard

High-flex

E32-T16

E32-M21

E32-T16J

E32-T16P

E32-T16W

E32-D36P1

E32-ET16WR-1

E32-ET16WR-2

E32-T16JR

E32-T16PR

E32-T16WR

Permissible bending radius

R25

R10

R4

R1

Cut to length

Yes

Ambient temperature

-40°C to 70°C

Material

Head

ABS

Stainless steel

ABS

Brass-nickel plated

Aluminium

ABS

Fiber

PMMA

Sheath

Polyethylene coating

PVC coating

Polyethylene coating

PVC coating

Degree of protection

IEC 60529 IP67

IEC 60529 IP50

IEC 60529 IP54

IEC 60529 IP50


1.Sensing distance measured with Standard mode

2.Sensing area aligned to top of housing.
