OMRONE/S déportées SRT (COMPOBUS S)SRT2-OD08 SRT27008B SRT2OD08CHN OMRON Module 8 Sorties NPN Compobus/S

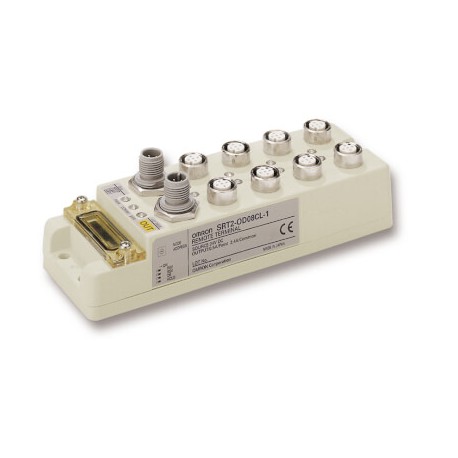

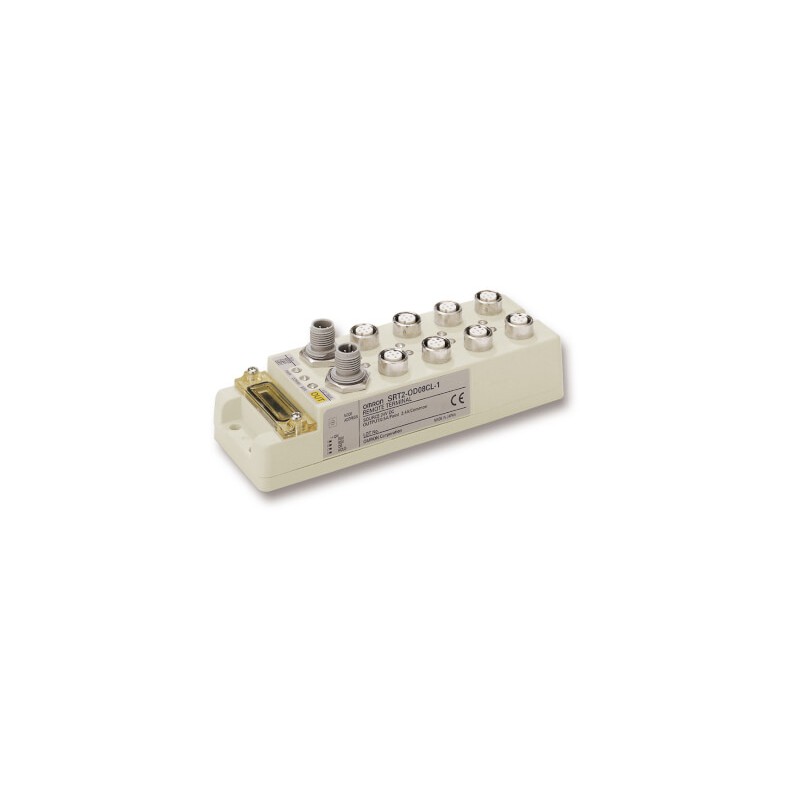

OMRON SRT2-OD08 SRT27008B SRT2OD08CHN - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SRT2-OD08 SRT27008B SRT2OD08CHN OMRON Module 8 Sorties NPN Compobus/S

Référence: SRT2-OD08

Code: SRT27008B

Numéro de catalogue: SRT2OD08CHN

Fabricant: OMRON

Description:

Module 8 Sorties NPN Compobus/S

Catégories:

  • OMRON > E/S déportées > SRT (Compobus S)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

Fonctions

CompoBus/S IP67

Borniers d'E/S étanches pour un montage direct sur machine. Le réseau CompoBus/S d'Omron est le bus E/S le plus rapide pour l'automatisation des machines. Avec une topologie libre et jusqu'à 500 m de bus en mode longue portée, il peut être utilisé comme système d'E/S déporté. En mode à grande vitesse (100 m maxi.) le temps de cycle garanti inférieur à 1 milliseconde en fait le réseau idéal pour un contrôle efficace des machines. Ses borniers esclaves IP67 répartis dans la machine réduisent le besoin de boîtiers de protection.

  • Protection IP67 contre la poussière et l'eau
  • Temps de cycle court, inférieur à 1 ms pour 256 points d'E/S
  • Configuration facile ; aucun logiciel requis
  • Choix entre les E/S T.O.R. 4 et 8 points
  • Connecteurs M12 pour faciliter le câblage sur le terrain

Ordering information

Unit type

Specifications

Size in mm (H×W×D)

Order code

4-point PNP input unit

24 V, 6 mA

114×54×45

SRT2-ID04CL-1

8-point PNP input unit

24 V, 6 mA

114×54×45

SRT2-ID08CL-1

4-point PNP output unit

24 V, 0.5 A per point

114×54×45

SRT2-OD04CL-1

8-point PNP output unit

24 V, 0.5 A per point

114×54×45

SRT2-OD08CL-1

Note:To order models with NPN (sinking) outputs and corresponding inputs (+V common), omit the “-1” from the model code.

Accessories

Unit type

Specifications

Remarks

Order code

CompoBus/S terminator

with M12 plug connector

-

SRS2-1

M12 connector

M12 plug connector (male), screw type

For CompoBus/S 4-wire round cable

XS2G-D4S7

M12 connector

M12 socket connector (female), screw type

For CompoBus/S 4-wire round cable

XS2C-D4S7

M12 T-connector (4-wire)

with two M12 socket connectors (female) + one M12 plug connector (male)

-

XS2R-D427-5

4-wire I/O connection cable

with one M12 plug connector (male), 1 m

-

XS2H-D421-C80-A

4-wire I/O connection cable

with one M12 plug connector (male), 2 m

-

XS2H-D421-D80-A

4-wire I/O connection cable

with one M12 plug connector (male), 5 m

-

XS2H-D421-G80-A

4-wire I/O connection cable

with one M12 socket connector (female) and one M12 plug connector (male), 1 m

-

XS2W-D421-C81-A

4-wire I/O connection cable

with one M12 socket connector (female) and one M12 plug connector (male), 2 m

-

XS2W-D421-D81-A

4-wire I/O connection cable

with one M12 socket connector (female) and one M12 plug connector (male), 5 m

-

XS2W-D421-G81-A

Y-connector for 16-point I/O units

Splits the 2 I/O points per M12 connector to two M12 connectors

-

XS2R-D426-1

Y-connector cable for 16-point I/O units

Splits the 2 I/O points per M12 connector to two M12 connectors, 1 m

-

XS2R-D426-C11-F

M12 connector

M12 plug connector (male), solder type

-

XS2G-D421

M12 connector

M12 socket connector (female), solder type

-

XS2C-D421

IP67 cap for M12 sockets

Metal cap for unused I/O connections

-

XS2Z-12
