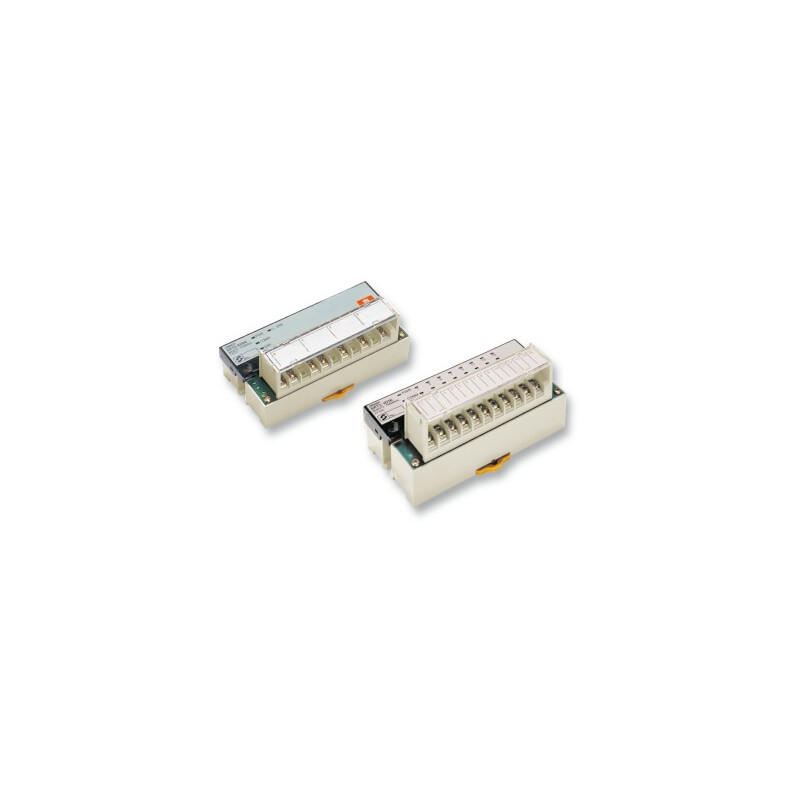

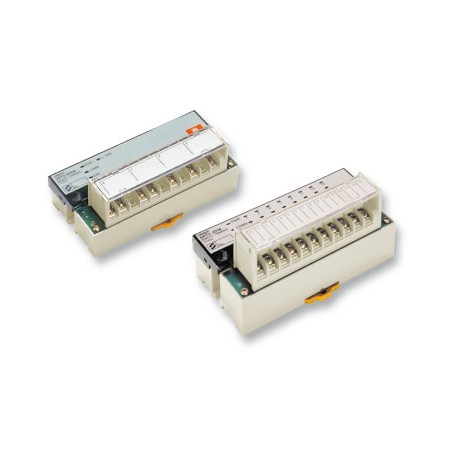

SRT2-ID04-1 SRT27001E SRT2ID041CHN OMRON Module 4 entrées PNP Compobus/S

E/S compactes SRT2 E/S déportées
Facile et rapide via CompoBus/S
Le réseau CompoBus/S est le bus E/S original d’Omron pour l’automatisation
des machines. Avec une topologie libre et jusqu’à 500 m de bus en mode longue
portée, il peut être utilisé comme système d’E/S déporté. En mode à grande vitesse
(100 m max.) le temps de cycle garanti inférieur à 1 milliseconde en fait le réseau idéal pour un contrôle efficace des machines. Utilisé avec l’API CPM2C-S compact
comme maître, votre système de contrôle de machines s’adaptera aux plus petits espaces.
• Taille compacte dans un boîtier IP20
• Temps de cycle court, inférieur à 1 ms pour 256 points d’E/S
• Configuration rapide aucun logiciel requis
• Choix de 4, 8 ou 16 E/S numériques modèles transistor ou relais
• E/S analogiques et modules personnalisables disponibles
Références
Type de carte Caractéristiques Taille en mm (H × L × P) Remarques Référence
Unité d’entrée PNP 4 points 24 Vc.c., 6 mA par point 48 × 80 × 50 E/S IP20 compactes SRT2-ID04-1
Carte d’entrée PNP à 8 points 24 Vc.c., 6 mA par point 48 × 80 × 50 E/S IP20 compactes SRT2-ID08-1
Carte d’entrée PNP à 16 points 24 Vc.c., 6 mA par point 48 × 105 × 50 E/S IP20 compactes SRT2-ID16-1
Carte d’entrée PNP à 16 points 24 Vc.c., 6 mA par point 50 × 180 × 59 Connexion sur 3 rangées pour un câblage direct des capteurs
SRT2-ID16T-1
Unité de sortie PNP 4 points 24 Vc.c., 0,3 A par point 48 × 80 × 50 E/S IP20 compactes SRT2-OD04-1
Unité de sortie PNP 8 points 24 Vc.c., 0,3 A par point 48 × 80 × 50 E/S IP20 compactes SRT2-OD08-1
Unité de sortie PNP 16 points 24 Vc.c., 0,3 A par point 48 × 105 × 50 E/S IP20 compactes SRT2-OD16-1
Unité de sortie PNP 16 points 24 Vc.c., 0,5 A par point 50 × 180 × 59 Connexion sur 3 rangées pour un câblage direct des capteurs / actionneurs
Carte 8 entrées + 8 sorties (PNP) 24 Vc.c., entrée 6 mA, sortie 0,3 A par point 50 × 180 × 59 Connexion sur 3 rangées pour un câblage direct des actionneurs
SRT2-OD16T-1
SRT2-MD16T-1
Carte de sortie relais 8 points 3 A max. par point 50 × 100 × 50 avec des relais faciles à remplacer SRT2-ROC08
Carte de sortie relais 16 points 3 A max. par point 50 × 155 × 50 avec des relais faciles à remplacer SRT2-ROC16
Carte d’entrée analogique 4 voies 0 à 5 V, 1 à 5 V, 0 à 10 V, –10 à 10 V,
0 à 20 mA, 4 à 20 mA
Carte de sortie analogique 2 voies 0 à 5 V, 1 à 5 V, 0 à 10 V, –10 à 10 V,
0 à 20 mA, 4 à 20 mA
48 × 105 × 50 Résolution 1 / 6 000, temps de conversion 4 ms
(4 entrées)
48 × 105 × 50 Résolution 1 / 6 000, temps de conversion 2 ms
(2 sorties)
SRT2-AD04
SRT2-DA02
Remarque : Pour commander des modèles avec sorties NPN et entrées correspondantes (+V commun), enlever le « –1 » de la référence.
Accessoires
Type Référence
Câble plat CompoBus/S 4 fils pour alimentation et communication (100 m) SCA1-4F10
Connecteur (IDC) CompoBus/S de branchement pour câble plat SCN1-TH4
Connecteur (IDC) CompoBus/S de terminaison pour câble plat SCN1-TH4T Bloc de terminaison CompoBus/S (connexion à vis) SRS1-T
55
