LME-502UFBW-C-RYGBC-Z

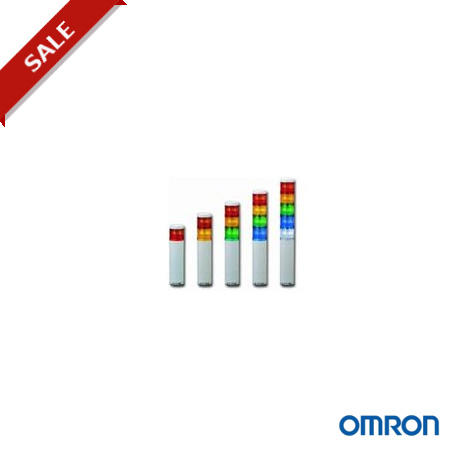

Tour de signalisation à DEL polyvalente, peu coûteuse et économique pour répondre à tous les besoins
Le voyant série LME propose la technologie LED de pointe. 1 à 5 modules peuvent être disposés en tiers. Le double système de réflexion qui améliore la diffusion de la lumière crée un éclairage lumineux et distinctif tout en économisant l'énergie (demande de brevet en cours).
Les colonnes de signalisation LME fournissent des lentilles à résine AS supérieures, double isolation, translucides et résistant aux UV pour une durabilité et une fiabilité optimisées dans l'environnement d'application.
Les couleurs disponibles sont les suivantes : rouge, jaune, vert, bleu et transparent / blanc. Toutes les couleurs sont disponibles en modules lentilles transparents
• Diamètre : 60 mm
• 2 alarmes intégrées sélectionnables avec réglage du volume jusqu'à 90 dB à 1 m pour le type FB
• Pré câblage spécial polyvalent et câble de raccordement souple de 3 m
• NPN / PNP compatible
• IP 65
1. Pile
1 2 3 4 5 6 7 8
4. Type
7. Couleur de LED
1 ~ 5
2. Tension nominale
02 : 24 Vc.a. / c.c.
3. Couleur du boîtier vierge : blanc ivoire N : noir
U : argenté
Blanc : éclairage continu
FB : éclairage continu ou clignotant avec alarme sonore
5. Montage
Blanc : montage sur pôle
K : montage sur pôle (avec SZ-020) W : montage directe
6. Connexion
C : câble précâblé 3 m
R : rouge Y : jaune G : vert
B : bleu
C : transparent / blanc
8. Couleur de lentille
Vierge : lentille de couleur
Z : lentille transparente
Références
Nombre de piles Montage Modèle Tension nominale Consommation Collecteur ouvert Référence
Lumière continue Éclairage continu avec alarme sonore
1 Montage sur pôle LME-102 24 Vc.a. / c.c. 2,2 W NPN / PNP LME-102-C LME-102-FB-C Montage direct 24 Vc.a. / c.c. LME-102W-C LME-102-FBW-C
2 Montage sur pôle LME-202 24 Vc.a. / c.c. 3,4 W LME-202-C LME-202-FB-C Montage direct 24 Vc.a. / c.c. LME-202W-C LME-202-FBW-C
3 Montage sur pôle LME-302 24 Vc.a. / c.c. 3,8 W LME-302-C LME-302-FB-C Montage direct 24 Vc.a. / c.c. LME-302W-C LME-302-FBW-C
4 Montage sur pôle LME-402 24 Vc.a. / c.c. 4,2 W LME-402-C LME-402-FB-C Montage direct 24 Vc.a. / c.c. LME-402W-C LME-402-FBW-C
5 Montage sur pôle LME-502 24 Vc.a. / c.c. 4,6 W LME-502-C LME-502-FB-C
Montage direct 24 Vc.a. / c.c. LME-502W-C LME-502-FBW-C
Pièces en option
Type Matériau Référence
Type Hauteur Matériau Référence
Support
de montage mural
Support
de montage
Alliage en aluminium moulé SZ-017
Résine ABS SZ-020
Résine PBT/ABS SZ-028
Alliage en aluminium moulé SZ-016A Alliage en aluminium moulé SZ-010
Pôle 100 mm Aluminium Pole-100A21
Acier Pole-100S21
300 mm Aluminium Pole-300A21
Acier Pole-300S21
800 mm Aluminium Pole-800A21
Acier Pole-800S21
424
LME Dispositifs de signalisation
Dimensions Schéma de câblage
LME
060
Type LME-W
060
Type 24 Vc,a, / c,c,
Hauteur (mm)
1 voyant : 150,0
2 voyants : 191,2
3 voyants : 232,4
4 voyants : 273,6
5 voyants : 314,8
LME(-W )/LME(-W )-S·Q/LMS [type continu]
• 24 Vc,a, / c,c,
Pour éclairage continu
DEL R rouge DEL Y orange DEL G vert DEL B bleu DEL C blanc
Jaune Fusible
1 A
Alimentation
Déflecteur
Épaisseur max, 5
3-M4 24 Vc,a, / c,c, : 1 400*
021,7
1 100*
022
*LME-U : 3 000
81 M4 × 12
60
20
4,5
2– 011
Fonctions
Modules DEL interchangeables
Ajout et retrait aisés
Double système de réflexion
· Séquence de couleur modifiable : l'ajout/le retrait de jusqu'à 5 modules de couleur est simple même après l'installation,
· Remarque : les modules LED de même couleur dans la colonne de signalisation s'allument simultanément,
En cas de modification du nombre de modules DEL, l'arbre central doit être acheté,
Le câblage est identique
Chaque couleur du module LED correspond à la couleur du fil conducteur,
Le système original de réflexion double PATLITE, avec sa lentille prismatique hybride exclusive et ses 5 modules LED de couleur, crée un éclairage homogène, brillant et distinct,
Pour attirer davantage l'attention sur certaines conditions, deux alarmes sélectionnables par l'utilisateur intégrées au module de base avec réglage du volume jusqu'à 85 dB à 1m sont disponibles,
Caractéristiques
Taille Diamètre 60 mm Options de tension d'entrée • 24 Vc.a., Vc.c. Fonctions disponibles • En continu seulement
• Continu, clignotement, alarmes
Options de montage • Montage sur pôle : avec pôle en aluminium de 300 mm, étrier circulaire en plastique
• Montage direct : comprend 3 écrous de montage
Style de boîtier • Pré assemblé, pré câblé
• Interchangeable et empilable après l'achat
Couleur du boîtier Beige (en option : noir ou argent)
Tiers 1-5 modules peuvent être empilés
Couleurs de module Rouge / jaune / vert / bleu / transparent-blanc (pour applications à la lumière du soleil : modules de lentilles transparents disponibles dans toutes les couleurs)
Alarmes
(style FB uniquement)
• Alarme 1 : alarme sélectionnable à tonalité unique intermittente (beep rapide), 85 dB (à 1 m)
• Alarme 2 : alarme sélectionnable à tonalité unique intermittente (beep lent), 85 dB (à 1 m)
Valeurs nominales • CE
• Reconnaissance de composant UL (États-Unis)
• Reconnaissance de composant UL (Canada)
• RoHS
Protection • IP-65 (LME, LME-W)
• IP-54 (LME-FB, LME-FBW)
• Type 4 / 4X / 13 (montage direct en intérieur seulement)
Options de commande • Fermeture à contact sec comme les interrupteurs ou contacts à relais
• Transistor à collecteur ouvert (NPN ou PNP pour 24 Vc.c.)
• Contrôle de tension direct pour 24 Vc.c., fonctions continues et d'alarme seulement
425
