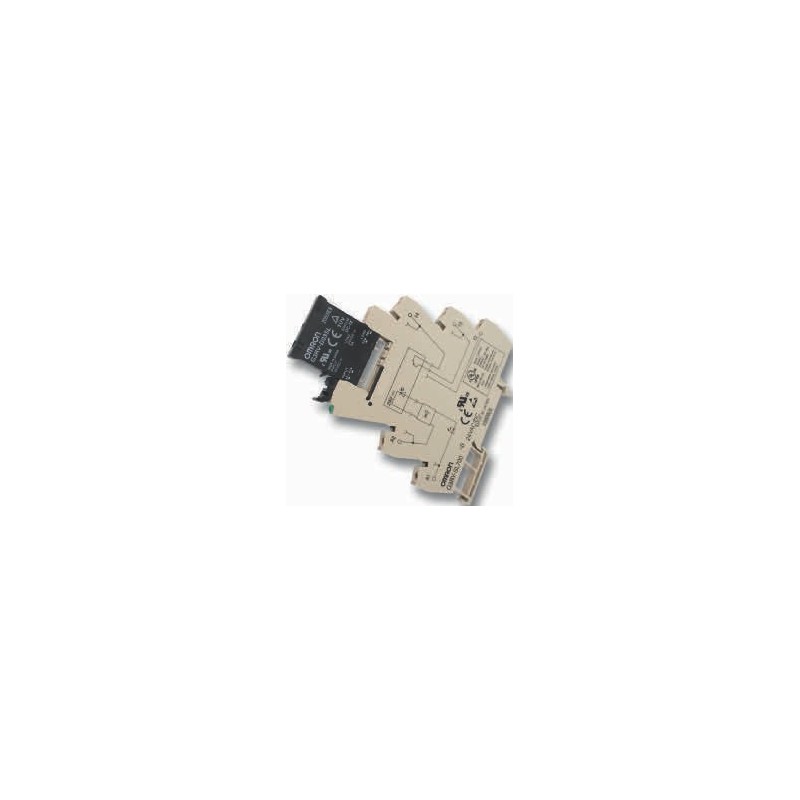

OMRON G3RV-SL700-D 24VAC/VDC 323552 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

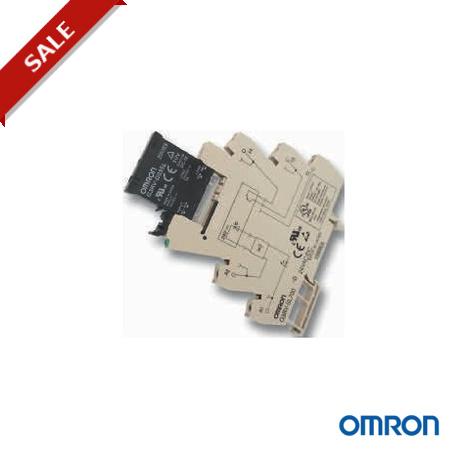

G3RV-SL700-D 24VAC/VDC 323552 OMRON MOS FET 3A bornier du relais de base+tornillo24VAC/DC

Référence: G3RV-SL700-D 24VAC/VDC

Code: 323552

Fabricant: OMRON

Description:

MOS FET 3A bornier du relais de base+tornillo24VAC/DC

Catégories:

  • OMRON > Relais statiques > G3R

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

G3RV Montés sur panneau
Relais statique industriel plat de 6 mm compatible G2RV
Élancés et peu encombrants, les relais G3RV sont aussi très robustes et possèdent une grande zone de contact ainsi que des broches qui ne plient pas.
Connexion à un API aisée et fiable en quelques secondes via des connecteurs Click. En outre, la commutation d'alimentation dans les relais G3RV avec sorties c.c. est
gérée par un MOSFET dans la sortie, qui offre des caractéristiques de dissipation thermiques idéales.
• Compatible G2RV
• Voyant intégré au relais statique
• Accessoires et bornes enfichables pour un câblage simple et rapide
Références
Cou-
Entrée Sortie Type de
Référence
pure au
Tension nominale
Courant nominal Tension de
Tension
Tension
Courant
Courant d'appel connexion
zéro de
tension
(tension de fonctionnement)
c.a. c.c.
50 Hz 60 Hz
fermeture
d'ouverture
nominale (gamme de tension de charge)
de charge
- 24 Vc.a. / c.c.
(21,6 à 26,4 Vc.a. / c.c.)
- 24 Vc.a. / c.c.
(21,6 à 26,4 Vc.a. / c.c.) Oui 24 Vc.a. / c.c.
(21,6 à 26,4 Vc.a. / c.c.)
Oui 24 Vc.a. / c.c.
(21,6 à 26,4 Vc.a. / c.c.)
- 230 Vc.a.
(207 à 253 Vc.a.)
- 230 Vc.a.
(207 à 253 Vc.a.)
10,7 mA 11,1 mA 4,3 mA 21,6 V 1 V 5 à 24 Vc.c.
(3 à 26,4 Vc.c.)
10,7 mA 11,1 mA 4,3 mA 21,6 V 1 V 5 à 24 Vc.c.
(3 à 26,4 Vc.c.)
20 mA 21 mA 11 mA 21,6 V 1 V 100 à 240 Vc.a. (75 à 264 Vc.a.)
20 mA 21 mA 11 mA 21,6 V 1 V 100 à 240 Vc.a. (75 à 264 Vc.a.)
6,8 mA 8,1 mA - 207 V 1 V 5 à 24 Vc.c.
(3 à 26,4 Vc.c.)
6,8 mA 8,1 mA - 207 V 1 V 5 à 24 Vc.c.
(3 à 26,4 Vc.c.)
100 μA à 3 A 30 A
(60 Hz, 1 cycle)
100 μA à 3 A 30 A
(60 Hz, 1 cycle)
0,1A à 2A 30 A
(60 Hz, 1 cycle)
0,1A à 2A 30 A
(60 Hz, 1 cycle)
100 μA à 3 A 30 A
(60 Hz, 1 cycle)
100 μA à 3 A 30 A
(60 Hz, 1 cycle)
À vis G3RV-SL700-D AC/DC24
Enfichable G3RV-SL500-D AC/DC24
À vis G3RV-SL700-A AC/DC24
Enfichable G3RV-SL500-A AC/DC24
À vis G3RV-SL700-D AC230
Enfichable G3RV-SL500-D AC230
Remarque : Valeurs nominales à une température ambiante de 25 C
Accessoires
Type Description Référence Barrette de connexion 2 pôles P2RVM-020_ Barrette de connexion 3 pôles P2RVM-030_ Barrette de connexion 4 pôles P2RVM-040_ Barrette de connexion 10 pôles P2RVM-100_ Barrette de connexion 20 pôles P2RVM-200_ Interface PLC Connexion sortie API et 8 relais P2RVC-8-O-F Etiquette Plastique, pour montage sur socle R99-15 pour G2RV Étiquette (autocollant) Papier pour montage sur socle ou relais R99-16 pour G2RV Plaque de séparation Offre l'isolation entre les relais adjacents pour obtenir une isolation 400 V P2RV-S
Remarque : Sélection de la couleur : R=Rouge, S=Bleu, B=Noir
Caractéristiques
Référence G3RV-SL700/500-A G3RV-SL700/500-D Isolement Triac Mosfet
Chute de tension à la sortie ON 1,6 V (RMS) max. 0,9 V max.
Courant de fuite 5 mA max. (à 200 Vc.a. 50 / 60 Hz) 10 μA max. (à 24 Vc.c.)
Voyant de fonctionnement Oui
Température ambiante Stockage –30~ + 100 °C (sans givrage ou condensation)
Fonctionnement –30~+55 °C (sans givrage ou condensation)
612
