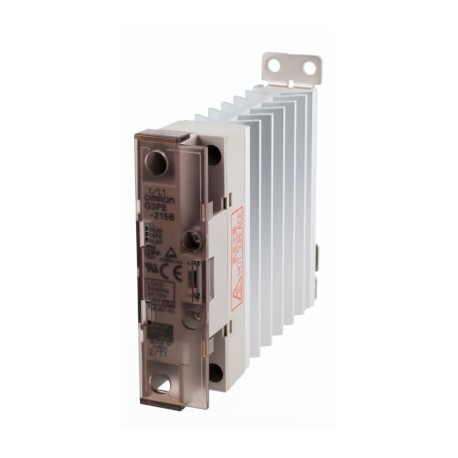

G3PE-545B-2N DC12-24 325937 OMRON 200-480Vca 45A 3 Phase 2 pôles Rail DIN Avec DISIP. Avec l'étape x zéro Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

G3PE-545B-2N DC12-24 325937 OMRON 200-480Vca 45A 3 Phase 2 pôles Rail DIN Avec DISIP. Avec l'étape x zéro

G3PE-545B-2N DC12-24

325937

OMRON

200-480Vca 45A 3 Phase 2 pôles Rail DIN Avec DISIP. Avec l'étape x zéro

Plus de détails


Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Relais statique compact industriel G3PE d'Omron avec résistance exceptionnelle aux surtensions

  • Courant de sortie 15-45 A monophasé et triphasé
  • Tensions de sortie 100-240 Vc.a. et 200-480 Vc.a.
  • Modèles disponibles pour commutation en charge
  • Meilleure rigidité diélectrique contre les surtensions sur les circuits de sortie
  • Cache-bornes pour la protection des doigts
  • Installation sur rail DIN ou vissée

Ordering information

Phases

Rated voltage
(operating voltage)

Rated output load

Permissible I2t
(half 60 Hz wave)

Applicable heater capacity
AC1: resistive load)

Size in mm (H×W×D)

Number of poles

Order code

1

100 to 240 VAC
(75 to 264 VAC)

15 A (at 40°C)

121 A2s

3 kW (at 200 VAC)

100×22.5×100

1

G3PE-215B DC12-24

25 A (at 40°C)

260 A2s

5 kW (at 200 VAC)

1

G3PE-225B DC12-24

35 A

1,260 A2s

7 kW (at 200 VAC)

100×44.5×100

1

G3PE-235B DC12-24

45 A

9 kW (at 200 VAC)

1

G3PE-245B DC12-24

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

128 A2s

6 kW (at 400 VAC)

100×22.5×100

1

G3PE-515B DC12-24

25 A (at 40°C)

1,350 A2s

10 kW (at 400 VAC)

1

G3PE-525B DC12-24

35 A

14 kW (at 400 VAC)

100×44.5×100

1

G3PE-535B DC12-24

45 A

6,600 A2s

18 kW (at 400 VAC)

1

G3PE-545B DC12-24

3

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

260 A2s

12.5 kW (at 480 VAC)

100×80×155

3

G3PE-515B-3N DC12-24

2

G3PE-515B-2N DC12-24

25 A (at 40°C)

20.7 kW (at 480 VAC)

120×80×155

3

G3PE-525B-3N DC12-24

100×80×155

2

G3PE-525B-2N DC12-24

35 A

1,260 A2s

29 kW (at 480 VAC)

140×80×155

3

G3PE-535B-3N DC12-24

120×80×155

2

G3PE-535B-2N DC12-24

45 A

37.4 kW (at 480 VAC)

140×110×155

3

G3PE-545B-3N DC12-24

140×80×155

2

G3PE-545B-2N DC12-24

Specifications

Rated input voltage

12 to 24 VDC

Operating voltage range

9.6 to 30 VDC

Rated input current (impedance)

7 mA max. (zero cross models); 15 mA max. (models without zero cross)

Zero cross function

Yes

Must operate voltage

9.6 VDC max.

Must release voltage

1 VDC min.

Isolation method

Phototriac coupler

Operation indicator

Yes (yellow)

Load voltage range

200 to 480 VAC models: 180 to 528 VAC

100 to 240 VAC models: 75 to 264 VAC

Operate time

1/2 of load power source cycle +1 ms max.

Release time

1/2 of load power source cycle +1 ms max.

Leakage current

10 mA (at 200 VAC)

Ambient temperature

Operating: -30 to 80°C

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
G3PE-545B-2N DC12-24 325937 g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf 2 Mbytes G3PE-545B-2N DC12-24 325937 g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf
