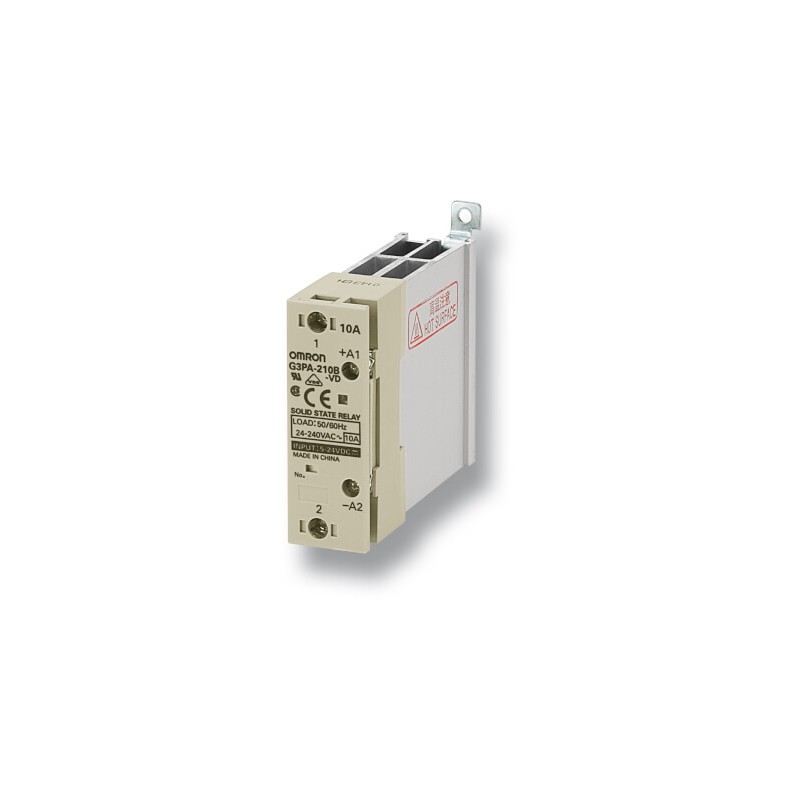

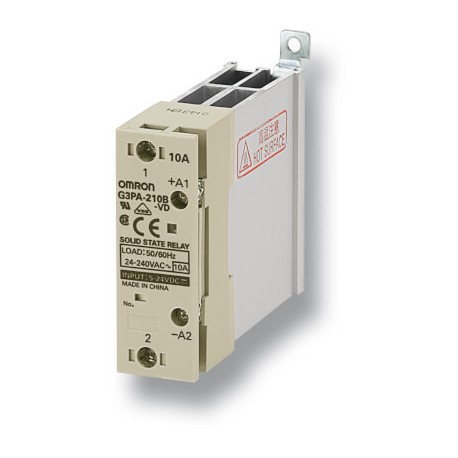

G32A-A10-VD DC5-24 105867 OMRON puissance de la cartouche pour G3PA-210B-VD

G3PA Montés sur panneau
Relais statiques avec cartouche de puissance remplaçable
La conception optimale du radiateur a contribué à réduire la taille de ce relais statique. Les cartouches de puissance du G3PA se remplacent facilement, ce qui facilite la
maintenance. Le G3PA peut être monté sur rail DIN ou par vis.
• Courant de sortie 10–60 A
• Tensions de sortie 24–480 Vc.a.
• Commutation possible de charges triphasées
• Cartouches de puissance remplaçables
Références
Charge de sortie
Coupure
Tension d'entrée Plage de
Impédance
Niveau de tension Taille en mm
Référence
nominale
au zéro de tension
nominale
tension de fonctionnement
courant d'entrée Tension de
fermeture
Tension d'ouverture
(H × L × P)
24 à 240 Vc.a. 10 A Oui 5 à 24 Vc.c. 4 à 30 Vc.c. 7 mA maxi. 4 Vc.c. max. 1 Vc.c. min. 100 × 27 × 100 G3PA-210B-VD DC5-24
20 A 100 × 37 × 100 G3PA-220B-VD DC5-24
40 A 100 × 47 × 100 G3PA-240B-VD DC5-24
60 A 100 × 110 × 100 G3PA-260B-VD DC5-24
10 A 24 Vc.a. 19,2 à 26,4 Vc.a. 1,4 k ±20 % 19,2 Vc.a. max. 4,8 Vc.a. min. 100 × 27 × 100 G3PA-210B-VD AC24
20 A 100 × 37 × 100 G3PA-220B-VD AC24
40 A 100 × 47 × 100 G3PA-240B-VD AC24
60 A 100 × 110 × 100 G3PA-260B-VD AC24
180 à 400 Vc.a. 20 A 12 à 24 Vc.c. 9,6 à 30 Vc.c. 7 mA maximum 9,2 Vc.c. max. 1 Vc.c. min. 100 × 37 × 100 G3PA-420B-VD DC12-24
30 A 100 × 47 × 100 G3PA-430B-VD DC12-24
200 à 480 Vc.a. 20 A 100 × 37 × 100 G3PA-420B-VD-2 DC12-24
30 A 100 × 47 × 100 G3PA-430B-VD-2 DC12-24
50 A 100 × 110 × 100 G3PA-450B-VD-2 DC12-24
Accessoires
Pièces de rechange : Cartouches de puissance
G32A-D_ _ permettant la commutation 2 lignes de configurations triphasées
Plage
Courant Relais statiques utilisables Référence
Flux de courant Relais statiques utilisables Référence
de tension
nominal
10 A G3PA-210B-VD, G3PA-210BL-VD,
G32A-D20
de charge
19 à 264 Vc.a. 10 A G3PA-210B-VD DC5-24 G32A-A10-VD DC5-24
20 A
G3PA-220B-VD, G3PA-220BL-VD, G3PA-420B-VD, G3PA-420B-VD-2
G3PA-210B-VD AC24 G32A-A10-VD AC24
30 A G3PA-430B-VD, G3PA-430B-VD-2, G32A-D40
20 A G3PA-220B-VD DC5-24 G32A-A20-VD DC5-24
G3PA-220B-VD AC24 G32A-A20-VD AC24
40 A G3PA-240B-VD DC5-24 G32A-A40-VD DC5-24
G3PA-240B-VD AC24 G32A-A40-VD AC24
60 A G3PA-260B-VD DC5-24 G32A-A60-VD DC5-24
G3PA-260B-VD AC24 G32A-A60-VD AC24
150 à 440 Vc.a. 20 A G3PA-420B-VD DC12-24 G32A-A420-VD DC12-24
30 A G3PA-430B-VD DC12-24 G32A-A430-VD DC12-24
180 à 528 Vc.a. 20 A G3PA-420B-VD-2 DC12-24 G32A-A420-VD-2 DC12-24
30 A G3PA-430B-VD-2 DC12-24 G32A-A430-VD-2 DC12-24
50 A G3PA-450B-VD-2 DC12-24 G32A-A450-VD-2 DC12-24
40 A
G3PA-240B-VD, G3PA-240BL-VD
Caractéristiques
Isolement Coupleur phototriac
Programme Oui
Température ambiante En fonctionnement : –30 à 80 °C
Plage de tension de charge
200 à 480 Vc.a. : 180 à 528 Vc.a.
24 à 240 Vc.a. : 19 à 264 Vc.a.
180 à 400 Vc.a. : 150 à 440 Vc.a.
Chute à la sortie ON 1,6 V (RMS) max.
Temps de fermeture 1/2 du cycle d'alimentation de la charge + 1 ms max. (entrée c.c., modèles B)
1,5 du cycle de source d’énergie de charge + 1 ms max. (entrée c.a.)
1 ms max. (modèles -BL)
Temps d'ouverture 1/2 du cycle d'alimentation de la charge + 1 ms max. (entrée c.c.)
3/2 du cycle d'alimentation de la charge + 1 ms max. (entrée c.a.)
