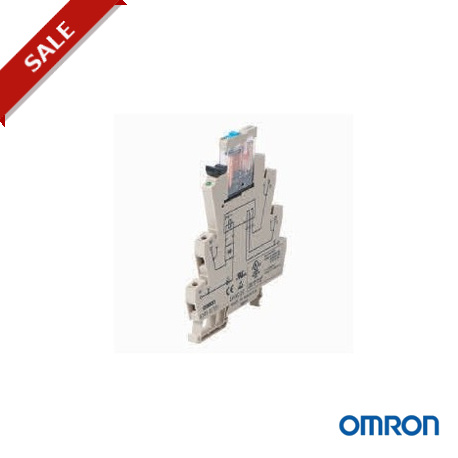

G2RV Relais embrochables industriels
Le seul relais 6 mm véritablement industriel
Références
Ayant été conçu à partir des premiers principes, au lieu d'être adapté à partir d'un
relais de PCB, la série G2RV d'Omron est le seul véritable relais industriel plat sur le marché. En conséquence, le G2RV offre un large éventail d'avantages aux fabricants
de machines et aux constructeurs de panneaux. Avec une largeur de 6 mm seulement, le relais est idéal pour les panneaux et les équipements compacts, tout en offrant la
durabilité et la fiabilité requises pour les applications industrielles.
• Modèles à commutateur de test verrouillable disponibles
• Larges broches enfichables – excellente connexion
• LED / Indicateur mécanique – vérification du fonctionnement
• Boîtier transparent – vérification de la condition
• Plat – encombrement réduit
• À ressort / accessoires – câblage simple
• Type d'entrée spécial avec contacts plaqués or
• Compatible G3RV
Relais Tension d'entrée Référence
Bornes à vis Bornes à ressort
Type standard sans commutateur de test verrouillable 12 Vc.c. G2RV-SL700 DC12 G2RV-SL500 DC12
24 Vc.c. G2RV-SL700 DC24 G2RV-SL500 DC24
24 Vc.a. / Vc.c. G2RV-SL700 AC/DC24 G2RV-SL500 AC/DC24
48 Vc.a. / Vc.c. G2RV-SL700 AC/DC48 G2RV-SL500 AC/DC48
110 Vc.a. G2RV-SL700 AC110 G2RV-SL500 AC110
230 Vc.a. G2RV-SL700 AC230 G2RV-SL500 AC230
Type standard avec commutateur de test verrouillable 24 Vc.c. G2RV-SL701 DC24 G2RV-SL501 DC24
24 Vc.a. / Vc.c. G2RV-SL701 AC/DC24 G2RV-SL501 AC/DC24
Type d'entrée 12 Vc.c. G2RV-SL700-AP DC12 G2RV-SL500-AP DC12
24 Vc.c. G2RV-SL700-AP DC24 G2RV-SL500-AP DC24
24 Vc.a. / Vc.c. G2RV-SL700-AP AC/DC24 G2RV-SL500-AP AC/DC24
48 Vc.a. / Vc.c. G2RV-SL700-AP AC/DC48 G2RV-SL500-AP AC/DC48
110 Vc.a. G2RV-SL700-AP AC110 G2RV-SL500-AP AC110
230 Vc.a. G2RV-SL700-AP AC230 G2RV-SL500-AP AC230
Accessoires
Type Description Référence Barrette de connexion 2 pôles P2RVM-020_ Barrette de connexion 3 pôles P2RVM-030_ Barrette de connexion 4 pôles P2RVM-040_ Barrette de connexion 10 pôles P2RVM-100_ Barrette de connexion 20 pôles P2RVM-200_ Interface PLC Connexion sortie API et 8 relais P2RVC-8-O-F Interface PLC Connexion entrée API et 8 relais P2RVC-8-I-F Étiquette Plastique, pour montage sur socle R99-15 pour G2RV Étiquette (autocollant) Papier pour montage sur socle ou relais R99-16 pour G2RV Plaque de séparation Offre l'isolation entre les relais adjacents pour obtenir une isolation 400 V P2RV-S
Relais uniquement Pièce de rechange pour la série G2RV-SL_00, 12 Vc.c. G2RV-1-S DC11
Relais uniquement Pièce de rechange pour la série G2RV-SL_00 24 Vc.c. et 24 Vc.a. / Vc.c. G2RV-1-S DC21
Relais uniquement Pièce de rechange pour la série G2RV-SL_00 48 Vc.a. / Vc.c. et 110, 230 Vc.a. G2RV-1-S DC48
Relais uniquement Pièce de rechange pour la série G2RV-SL_01, 24 Vc.c. et 24 Vc.a. / Vc.c. G2RV-1-SI SC21
Relais uniquement Pièce de rechange pour la série G2RV-AP, 12 Vc.c. G2RV-1-S-AP DC11
Relais uniquement Pièce de rechange pour la série G2RV-SL-AP, 24 Vc.c. et 24 Vc.a. / Vc.c. G2RV-1-S-AP DC21
Relais uniquement Pièce de rechange pour la série G2RV-SL-AP, 48 Vc.a. / Vc.c. et 110, 230 Vc.a. G2RV-1-S-AP DC48
Remarque : _ Sélection de la couleur : R = Rouge, S = Bleu, B = Noir
599
G2RV Relais embrochables industriels
Câbles d'interface
Marque API Type d'API Nombre d’E/S Type d'E/S Longueur de câble Référence
Omron CJ1 32 Sortie numérique (MIL) 1,0 m P2RV-4-100C
2,0 m P2RV-4-200C
3,0 m P2RV-4-300C
5,0 m P2RV-4-500C Entrée numérique (Fujitsu) 1,0 m P2RV-4-100IFC
2,0 m P2RV-4-200IFC
3,0 m P2RV-4-300IFC
5,0 m P2RV-4-500IFC Entrée numérique (MIL) 1,0 m P2RV-4-100IMC
2,0 m P2RV-4-200IMC
3,0 m P2RV-4-300IMC
5,0 m P2RV-4-500IMC
GRT1 SmartSlice 8 Sortie numérique 0,5 m P2RV-A050C-OMR GRT1
1,0 m P2RV-A100C-OMR GRT1
Entrée numérique 0,5 m P2RV-A050IC-OMR GRT1
1,0 m P2RV-A100IC-OMR GRT1
NX 8 Sortie numérique 0,5 m P2RV-A050C-OMR NX
1,0 m P2RV-A100C-OMR NX Entrée numérique 0,5 m P2RV-A050IC-OMR NX
1,0 m P2RV-A100IC-OMR NX Siemens S7/300 32 Entrée numérique et sortie numérique 2,0 m P2RV-200C-SIM S7/300
2,5 m P2RV-250C-SIM S7/300
3,0 m P2RV-300C-SIM S7/300
5,0 m P2RV-500C-SIM S7/300
S7/400 32 Entrée numérique et sortie numérique 2,0 m P2RV-200C-SIM S7/400
2,5 m P2RV-250C-SIM S7/400
3,0 m P2RV-300C-SIM S7/400
5,0 m P2RV-500C-SIM S7/400
Usage multiple (câbles volants) Tous 8 Entrée numérique et sortie numérique 1,0 m P2RV-A100C
2,0 m P2RV-A200C
3,0 m P2RV-A300C
5,0 m P2RV-A500C
Caractéristiques
Valeurs nominales de la bobine
Élément Type standard Type d'entrée*1
Forme des contacts SPDT
Tension d'entrée 12, 24 Vc.c., 24, 48 Vc.a. / Vc.c., 110, 230 Vc.a.
Charge nominale 6 A à 250 Vc.a.
6 A à 30 Vc.c.
50 mA à 30 Vc.a.
50 mA à 36 Vc.c.
Tension de commutation max. 400 Vc.a., 125 Vc.c. 30 Vc.a., 36 Vc.c. Courant de commutation max. 6A 50 mA Puissance commutée max. 1 500 VA / 180 W (charge résistive)
Charge minimale possible 10 mA à 5 Vc.c. 1 mA à 100 mVc.c.
Durée de vie mécanique 5 millions d'opérations min.
Durabilité électrique
(charge nominale)
Opérations 100 K (type) 5 millions d'opérations min.
Rigidité diélectrique 4 000 Vc.a., 50 / 60 Hz pendant 1 min entre la bobine et les contacts
1 000 V c.a., 50 / 60 Hz pendant 1 min entre contacts de même polarité
Température ambiante –40 à 55 °C
Normes approuvées UL, IEC / VDE, Lloyd's et marquage CE
Taille en mm (H × L × P) 92,7 × 106,3 × 6,2 (type enfichable)
97,4 × 106,3 × 6,2 (type à vis)
*1 Si une couche dorée est détruite, les valeurs nominales du contact de type standard sont applicables.
