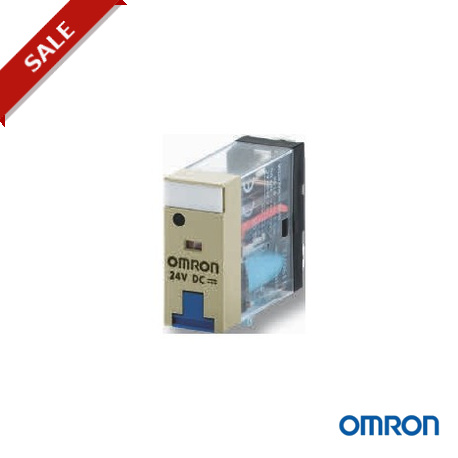

P2RF-05-E 113538 OMRON La Base de G2R-1-S 5-pin DIN-Rail

G2R-_-S Relais embrochables industriels
Relais embrochables avec fonctions avancées pour une large gamme d'applications !
La série G2RS qui comprend en standard un indicateur mécanique et une plaque constructeur, couvre une large gamme d'applications d'interface. Disponible
en option avec contacts plaqués or et diode. Les gammes de socles et de barrettes de connexion offrent un maximum de flexibilité pour l'installation.
• SPDT type 10 A / DPDT type 5 A
• Indicateur mécanique, voyant LED et bouton de test momentané /
verrouillable en option
• Boîtier transparent
• Socles à bornes à ressort disponibles
• Faible encombrement – 16 mm de large, socle compris
Références
Forme des contacts Diode Voyant LED Bouton de test Plaqué or 3 μm Référence
( __ _ = tension
de la bobine + c.a./c.c.)
Tensions de bobine communes*1
c.c. c.a.
SPDT (1 pôle) non non non non G2R-1-S_ _ _ (S) 24 230
oui G2R-1-SN_ _ _ (S) 12, 24 24, 110, 230
oui G2R-1-SNI___ (S) 12, 24 12, 24, 110, 230 oui G2R-1-SNI-AP3_ _ _ (S) – 230
oui non non G2R-1-SND___ (S) 12, 24 – oui G2R-1-SNDI__ _ (S) 24 – oui G2R-1-SNDI-AP3___ (S) 24 –
DPDT (2 pôles) non non non non G2R-2-S_ _ _ (S) 24 24, 110, 240 oui G2R-2-SN_ _ _ (S) 12, 24, 48 24, 110, 230
oui G2R-2-SN-AP3___ (S) 24 –
oui non G2R-2-SNI___ (S) 12, 24 12, 24, 110, 230 oui G2R-2-SNI-AP3_ _ _ (S) – 230
oui non non non G2R-2-SD_ _ _ (S) – – oui G2R-2-SND___ (S) 12, 24 – oui G2R-2-SND-AP3_ _ _ (S) 24 –
oui non G2R-2-SNDI__ _ (S) 12, 24 –
oui G2R-2-SNDI-AP3___ (S) 24 –
*1 Autres tensions bobine disponibles. Veuillez consulter les caractéristiques.
Socles et accessoires
Pour modèle Référence
Rail DIN Pour CI
Borne à ressort Vis
(serre-plaque)
Vis (borne à cage) Borne à souder
Socle Clip Barrette
de connexion
Type c.a.
Barrette
de connexion
Type c.c.
Plaque d’identification
Socle Socle Clip Plaque d’identification
Socle
G2R-1-S P2RF-05-S P2CM-S P2RM-SR P2RM-SB R99-11 P2RF-05-E P2RF-05-ESS P2CM-ESS PYC-TR P2R-05P G2R-2-S P2RF-08-S P2CM-S P2RM-SR P2RM-SB R99-11 P2RF-08-E P2RF-08-ESS P2CM-ESS PYC-TR P2R-08P
Caractéristiques
Valeurs nominales de la bobine
Tension nominale Tension de fermeture Tension d'ouverture Tension max. Consommation (approximative)
% de la tension nominale
c.a. 24 V, 110 V, 120 V, 230 V, 240 V 80 % max. 30 % max. 110 % 0,9 VA (60 Hz)
c.c. 6 V, 12 V, 24 V, 48 V 70 % max. 15 % max. 110 % 0,53 W
Valeurs nominales du contact
Nombre de pôles 1 pôle 2 pôles
Charge Charge résistive
(cos = 1)
Charge nominale 10 A à 250 Vc.a.
10 A à 30 Vc.c.
Charge inductive
(cos = 0,4 L/R = 7)
7,5 A à 250 Vc.a.
5A à 30 Vc.c.
Charge résistive
(cos = 1)
5A à 250 Vc.a.
5A à 30 Vc.c.
Charge inductive
(cos = 0,4 L/R = 7)
2 A à 250 Vc.a.
3A à 30 Vc.c.
Courant porteur nominal 10 A 5 A
Tension de commutation max. 440 Vc.a., 125 Vc.c. 380 Vc.a., 125 Vc.c.
Courant de commutation max. 10 A 5 A
Puissance commutée max. 2 500 VA, 300 W 1 875 VA, 150 W 1 250 VA, 150 W 500 VA, 90 W
Taux de défaillance (valeur de référence) 100 mA à 5 Vc.c. 10 mA à 5 Vc.c.
Durée de vie mécanique c.a. : 10 000 000 opérations min., c.c. 20 000 000 opérations mini.
Durée de vie électrique 100 000 opérations min.
601
G2R-_-S Relais embrochables industriels
Caractéristiques techniques
Elément 1 pôle 2 pôles
Matériau de contact AgSnIn
Temps de fermeture 15 ms maximum 15 ms maximum
Temps d'ouverture c.a. : 10 ms max., c.c. : 5 ms max. c.a. : 15 ms max., c.c. : 10 ms max. Rigidité diélectrique 5 000 Vc.a. (bobine-contact) 5 000 Vc.a. (bobine-contact) Température ambiante En fonctionnement : –40 à 70 °C (sans givre ni condensation)
Taille en mm 35,5 × 13 × 29
