OMRONSécurité G7SG7SA-3A1B 21VDC G7SA0016G G7SA3A1BDC21 OMRON Relais de Sécurité 3PST-NA SPST-NC, 4 pôles, 6A 21Vcc

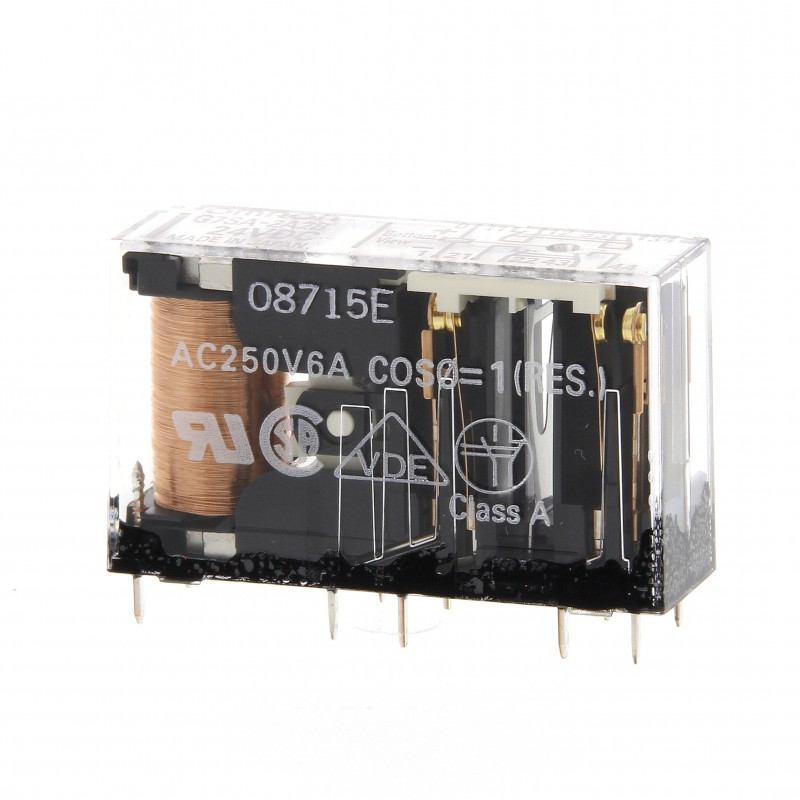

OMRON G7SA-3A1B 21VDC G7SA0016G G7SA3A1BDC21 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

G7SA-3A1B 21VDC G7SA0016G G7SA3A1BDC21 OMRON Relais de Sécurité 3PST-NA SPST-NC, 4 pôles, 6A 21Vcc

Référence: G7SA-3A1B 21VDC

Code: G7SA0016G

Numéro de catalogue: G7SA3A1BDC21

Fabricant: OMRON

Description:

Relais de Sécurité 3PST-NA SPST-NC, 4 pôles, 6A 21Vcc
Relais de sécurité 3PST-NA SPST-NC 4 pôles 6A 21Vcc
Relais de sécurité, Gamme G7SA, 4 contacts, 3 NO + 1 NC, Courant nominal contacts NO : 6A, Tension de commande 21 VDC, Contacts mécaniquement liés sel

Catégories:

  • Relais > Relais de commutation
  • OMRON > Sécurité > G7S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 660,78 €

Prix unitaire: 33,039 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

  • Contacts liés
  • Conforme à EN 50205
  • 6 A à 240 Vc.a. et 6 A à 24 Vc.c. pour charges résistives
  • Isolation renforcée entre les entrées, les sorties et les pôles
  • Relais à 4 ou 6 pôles disponibles
  • Socles disponibles avec technologie Push-in plus

Caractéristiques et références

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

4 poles

3PST-NO, SPST-NC

24 VDC1

G7SA-3A1B

DPST-NO, DPST-NC

G7SA-2A2B

6 poles

5PST-NO, SPST-NC

G7SA-5A1B

4PST-NO, DPST-NC

G7SA-4A2B

3PST-NO, 3PST-NC

G7SA-3A3B

Sockets

Mounting

Terminal type

LED indicator

Poles

Coil rated voltage

Order code

Front-
mounting

Push-In Plus terminals

Yes

4 poles

24 VDC

P7SA-10F-ND-PU

6 poles

P7SA-14F-ND-PU

Screw terminals

Yes

4 poles

P7SA-10F-ND

6 poles

P7SA-14F-ND

No

4 poles

−

P7SA-10F

6 poles

P7SA-14F

Back-
mounting

PCB terminals

No

4 poles

−

P7SA-10P

6 poles

P7SA-14P

Specifications

Coil

Rated voltage

Rated current

Coil resistance

Must-operate voltage

Must-release voltage

Max. voltage

Power consumption

24 VDC

4 poles: 15 mA

6 poles: 20.8 mA

4 poles: 1,600 Ω
6 poles: 1,152 Ω

75% max. (V)

10% min. (V)

110% (V)

4 poles: Approx. 360 mW
6 poles: Approx. 500 mW

Note: Refer to datasheet for details

Contacts

Load

Resistive load (cosφ= 1)

Rated load

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

6 A

Max. switching voltage

250 VAC, 125 VDC

Max. switching current

6 A

Max. switching capacity (reference value)

1,500 VA, 180 W

Relays with forcibly guided contacts

Contact resistance

100 mΩ max. (The contact resistance was measured with 1 A at 5 VDC using the voltage-drop method.)

Operating time2

20 ms max.

Response time1

10 ms max.
(The response time is the time it takes for the normally open contacts to open after the coil voltage is turned OFF.)

Release time1

20 ms max.

Insulation resistance

100 MΩ min. (at 500 VDC) (The insulation resistance was measured with a 500 VDC megger at the same places that the dielectric strength was
measured.)

Dielectric strength34

Between coil contacts/different poles: 4,000 VAC, 50/60 Hz for 1 min
(2,500 VAC between poles 3-4 in 4-pole Relays or poles 3-5, 4-6, and 5-6 in 6-pole Relays.)

Between contacts of same polarity: 1,500 VAC, 50/60 Hz for 1 min

Durability

Mechanical

10,000,000 operations min. (at approx. 36,000 operations/hr)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/hr)

Min. permissible load5

5 VDC, 1 mA (reference value)

Ambient temperature6

Operating: −40 to 85°C (with no icing or condensation)

Ambient humidity

Operating: 35 to 85%

Approved standards

EN61810-1 (IEC61810-1), EN50205, UL508, CSA22.2 No. 14

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.12 VDC, 21 VDC, 48 VDC are available on request.
2.These times were measured at the rated voltage and an ambient temperature of 23°C. Contact bounce time is not included.
3.Pole 3 refers to terminals 31-32 or 33-34, pole 4 refers to terminals 43-44, pole 5 refers to terminals 53-54, and pole 6 refers to terminals 63-64.
4.When using a P7SA socket, the dielectric strength between coil contacts/different poles is 2,500 VAC, 50/60 Hz for 1 min.
5.Min. permissible load is for a switching frequency of 300 operations/min.
6.When operating at a temperature between 70°C and 85°C, reduce the rated carry current (6 A at 70°C or less) by 0.1 A for each degree above 70°C.

ETIM for 177283 Relais (EC001437)

Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueContact simple
Nom de la caractéristiqueMatériau de l'insert de contact (EF008521)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueType de tension de fonctionnement (EF005294)
Valeur de la caractéristiqueCA/CC
Nom de la caractéristiqueMatériau du revêtement de contact (EF004020)
Valeur de la caractéristiqueOr
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiqueNon polarisé
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueFiche
Nom de la caractéristiqueMatériau du contact (EF007544)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique3
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique13 mm
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique1
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique24 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique40 mm
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique6 A
Nom de la caractéristiqueTension de fonctionnement CC (EF008208)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique15.8 V
Nom de la caractéristiqueTension de fonctionnement CA 50 Hz (EF008206)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension de fonctionnement CA 60 Hz (EF008207)
Valeur de la caractéristique0 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
G7SA-3A1B 21VDC G7SA3A1BDC21 G7SA0016G FR_G7SA-2A2B DC12.pdf
903 Kbytes
G7SA-3A1B 21VDC G7SA3A1BDC21 G7SA0016G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
464 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
