OMRONSécurité G7SG7S-3A3B-E DC24 G7SE0001G G7S3A3BEDC24 OMRON Relais de Sécurité 3PST-NA 3PST-NC 6-pôle 10A 24vdc

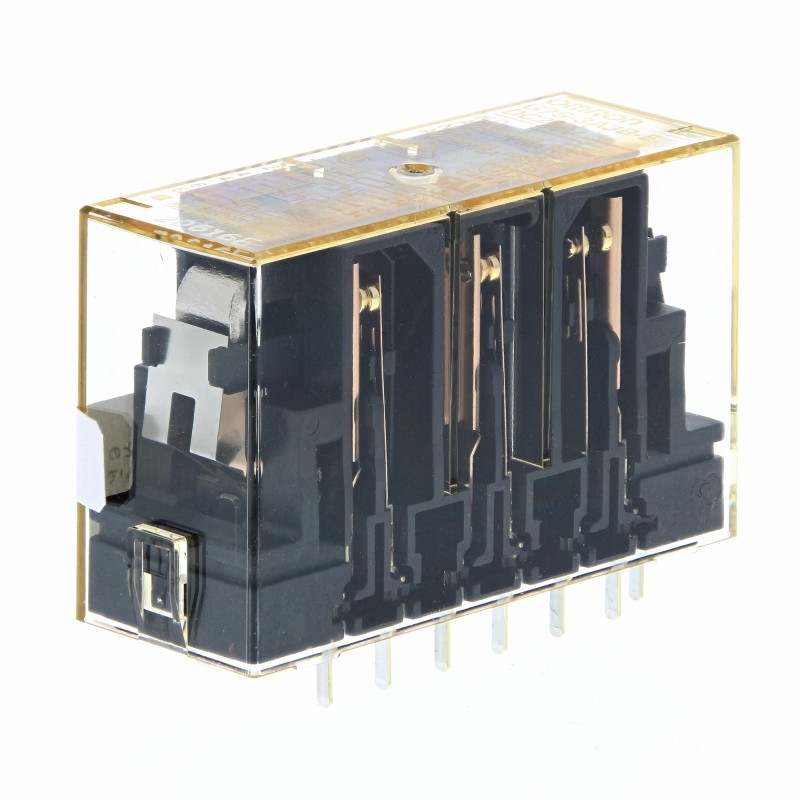

OMRON G7S-3A3B-E DC24 G7SE0001G G7S3A3BEDC24 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

G7S-3A3B-E DC24 G7SE0001G G7S3A3BEDC24 OMRON Relais de Sécurité 3PST-NA 3PST-NC 6-pôle 10A 24vdc

Référence: G7S-3A3B-E DC24

Code: G7SE0001G

Numéro de catalogue: G7S3A3BEDC24

Fabricant: OMRON

Description:

Relais de Sécurité 3PST-NA 3PST-NC 6-pôle 10A 24vdc
Relais de sécurité 3PST-NA 3PST-NC 6 pôles 10A 24Vcc
Relais de sécurité, Gamme G7S_E, 6 contacts, 3 NO + 3 NC, Courant nominal contacts NO : 10A, Tension de commande 24 VDC, Contacts mécaniquement liés s

Catégories:

  • Relais > Relais de commutation
  • OMRON > Sécurité > G7S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 799,88 €

Prix unitaire: 39,994 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

  • Contacts liés
  • Conforme à EN 50205
  • Contacts NO : 10 A à 250 Vc.a. et 10 A à 30 Vc.c. Contacts NF : 6 A à 250 Vc.a. et 6 A à 30 Vc.c. (pour les charges résistives)
  • Isolation renforcée entre les entrées et les sorties et les pôles
  • Relais à 4 ou 6 pôles disponibles

Caractéristiques et références

Ordering information

Relays with forcibly guided contacts

Type

Sealing

Poles

Contacts

Rated voltage

Order code

Standard

Flux-tight

6 poles

4PST-NO, DPST-NC

24 VDC

G7S-4A2B-E

3PST-NO, 3PST-NC

G7S-3A3B-E

Sockets

Type

LED indicator

Rated voltage

Order code

Track-mounting

Track mounting and screw mounting
possible

Yes

24 VDC

P7S-14F-END

Back-mounting

PCB terminals

No

-

P7S-14P-E

Specifications

Ratings

Coil

Rated voltage

Rated current (mA)1

Coil resistance (Ω)1

Max. voltage (V)2

Power consumption (W)

24 VDC

30

800

110%

Approx. 0.8

Contacts

Item

Resistive load

Rated load

NO contact

10 A at 250 VAC, 10 A at 30 VDC

NC contact

6 A at 250 VAC, 6 A at 30 VDC

Rated carry current

NO contact

10 A

NC contact

6 A

Item

Resistive load

Maximum switching voltage

250 VAC, 30 VDC

Maximum switching current

NO contact

10 A

NC contact

6 A

G7S-_-E Characteristics of Sockets

Model

P7S-14F-END

P7S-14P-E

Continuous current

10 A

Dielectric strength

2000 VAC for 1 min. between terminals

Insulation resistance

1000 MΩ min.3

Ambient operating humidity

25 to 85%

5 to 85%

Characteristics

Contact resistance4

100 mΩ max.

Operating time5

50 ms max.

Release time2

50 ms max.

Maximum operating frequency

Mechanical

18,000 operations/h

Rated load

1,800 operations/h

Insulation resistance

100 MΩ min.

Durability6

Mechanical

10,000,000 operations min. (at approx. 18,000 operations/h)

Electrical

100,000 operations min. (at the rated load and approx. 1,800 operations/h)

Inductive load switching capability7(IEC60947-5-1)

NO Contact

AC15 AC240V 5A, DC13 DC24V 2A

NC Contact

AC15 AC240V 3A, DC13 DC24V 2A

Ambient operating temperature

-25 to 70°C (with no icing or condensation)

Ambient operating humidity

5% to 85%

Note: The values listed above are initial values.

Please check Omron in the Internet for updated information on product reliability data and the SISTEMA libraries: http://industrial.omron.eu/safety

1.The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±15%.

2.The maximum voltage is based on an ambient operating temperature of 23°C maximum.

3.Measurement conditions: Measurement of the same points as for the dielectric strength at 500 VDC.

4.Measurement conditions: 5 VDC, 10 mA, voltage drop method.

5.Measurement conditions: Rated voltage operation, ambient operating temperature: 23°C, contact bounce time is not included.

6.The durability is for an ambient temperature of 15 to 35°C and an ambient humidity of 25% to 75%.

7.AC15: cosφ= 0.3, DC13: L/R = 96-ms

ETIM for 121503 Relais (EC001437)

Nom de la caractéristiqueType de contact de commutation (EF003358)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueEntraînement, polarité (EF003355)
Valeur de la caractéristiqueNon polarisé
Nom de la caractéristiqueType de tension d'actionnement (EF008242)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueFiche
Nom de la caractéristiqueComportement de commutation de l'entraînement (EF003356)
Valeur de la caractéristiqueMonostable
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAppareil complet avec socle (EF003359)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec affichage LED (EF005950)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec contacts à guidage forcé (EF003357)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre de contacts en tant qu'inverseurs (EF008257)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts en tant que contacts à fermeture (EF008256)
Valeur de la caractéristique3
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.5 mm
Nom de la caractéristiqueNombre de contacts en tant que contacts à ouverture (EF008255)
Valeur de la caractéristique3
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique37 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique62 mm
Nom de la caractéristiqueCourant nominal (EF000001)
Valeur de la caractéristique10 A
Nom de la caractéristiqueTension d'alimentation de courant nominal CC (EF003980)
Valeur de la caractéristique19.2 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
G7S-3A3B-E DC24 G7S3A3BEDC24 G7SE0001G g7s_e_relays_with_forcibly_guided_contacts_datasheet_en.pdf
464 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
