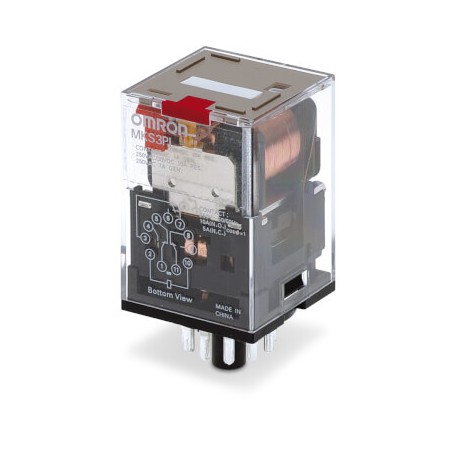

> OMRON>Produits discontinués ou bas devis>MKS3P-5 DC110 239340 OMRON 3PDT 10A Indic. mécanique
Produit précédent Produit suivant

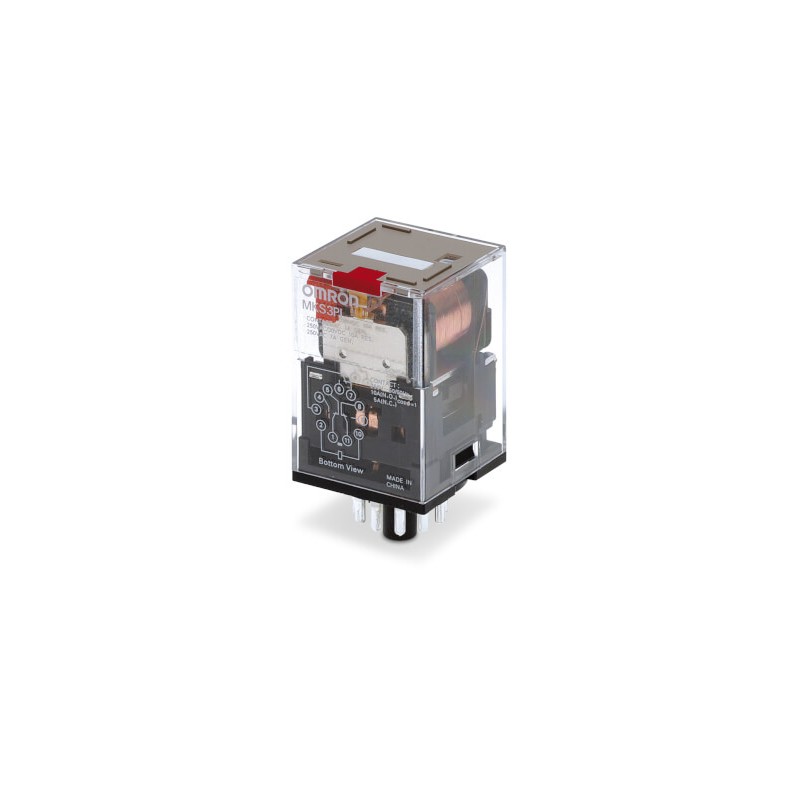

MKS3P-5 DC110 239340 OMRON 3PDT 10A Indic. mécanique Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MKS3P-5 DC110 239340 OMRON 3PDT 10A Indic. mécanique

MKS3P-5 DC110

239340

OMRON

3PDT 10A Indic. mécanique

Plus de détails


Produits discontinués ou bas devis

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


fonctionnalités

Relais polyvalent exceptionnellement fiable

La série MK(S) s’est avérée exceptionnellement fiable depuis son introduction il y a près de 50 ans. Afin d’offrir la même facilité de test que nos autres familles de relais, le MK-S est équipé d’un bouton de test verrouillable offrant la même fonction/fonctionnement que les familles MY(S) et G2R(S).

  • Types de contacts DPDT 8 broches et 3PDT 11 broches
  • Courant de commutation jusqu’à 10 A
  • Bouton de test verrouillable pour un test facile
  • Température nominale de -40°C à 60°C

Informations de commande

Formulaire de contact

Indicateur mécanique et bouton de test verrouillable

Indicateur LED

Diode

Code de commande1
( ___ = tension de bobine + AC/DC)

Tensions courantes des bobines,2

courant continu

courant alternatif

DPDT (2 pôles)

oui

Non

Non

MKS2PI

12, 24, 110

24, 110, 230

oui

MKS2PIN

24

24, 230

3PDT (3 pôles)

Non

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

oui

MKS3PI-D-5

24

n/a

oui

Non

MKS3PIN-5

12, 24

24, 110, 230

oui

MKS3PIN-D-5

24

n/a

Douilles et accessoires

Pour le type

Code de commande

Rail DIN

Vis

Pince à boîte

Prise

Clip (set = 2 pièces)

Prise

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Spécifications

Cotes d’écoute des bobines

Tension nominale

Tension de fonctionnement obligatoire

Doit libérer la tension

Tension maximale

Consommation d’énergie (approximativement)

% de la tension nominale

courant alternatif

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80 % max.

30 % min.

110%

2,3 VA (60 Hz)

2,7 VA (50 Hz)

courant continu

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15 % min.

1,4 W

Évaluations des contacts

Charger

2 ou 3 pôles

Charge résistive
(cosφ = 1)

Charge inductive
(cosφ = 0,4 ; L/R = 7)

Matériel de contact

AgSnIn

Charge nominale

NUMÉRO : 10 A à 250 VAC

NC : 5 A à 30 VDC

7 A à 250 VAC

Courant de transport nominal

10 A

Tension de commutation maximale.

250 VAC, 250 VDC

-

Courant de commutation max.

10 A

Puissance de commutation max.

2 500 VA/ 300 W

1 250 VA/150 W

Durée de vie mécanique

5 000 000 d’opérations minimum.

Durée de vie électrique

100 000 opérations min.

Fiche technique

Durée d’exploitation

CA : 20 ms max, DC : 30 ms max.

Heure de sortie

20 ms max (40 ms max pour les relais à diodes intégrés)

Rigidité diélectrique

2 500 VAC (contact en bobine)

Température ambiante

Fonctionnement : -40 à 60°C (sans givrage ni condensation)

Taille en mm (H×L×P)

34,5×34,5×53,3

Relais dimensionnel & douille

type

Taille en mm (H×L×P)

PF083A-E + MKS

56×41×77,8 (inclus extrait)

PF113A-E + MKS

56×42,8×87,8 (inclus le clip)

PF___A-D + MKS

65×38×80,3

1.De nombreuses configurations terminales différentes sont possibles, veuillez consulter les spécifications.

2.D’autres tensions de bobine sont disponibles. Veuillez consulter les spécifications.
