OMRONCodeurs ACCESSOIRES CODEURSE69-C06B E69 1001B E69C06B OMRON Le couplage de l'encodeur D6mm

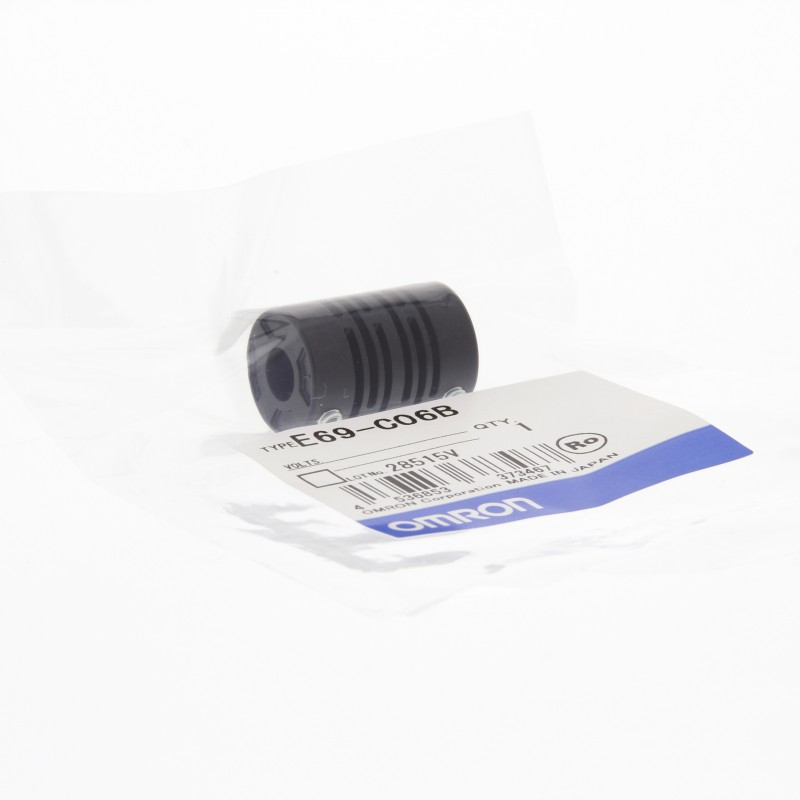

OMRON E69-C06B E69 1001B E69C06B - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

E69-C06B E69 1001B E69C06B OMRON Le couplage de l'encodeur D6mm

Référence: E69-C06B

Code: E69 1001B

Numéro de catalogue: E69C06B

Fabricant: OMRON

Description:

Le couplage de l'encodeur D6mm
Couplage d’encodeur D6mm
Raccord flexible, 6-6 mm diamètre, pour E6B2/E6C2-C/E6CP/E6D

Catégories:

  • Détecteurs > Accessoires pour détecteur
  • OMRON > Codeurs > Accessoires Codeurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 27,04 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Programmateur de came compact et facile à utiliser

Le H8PS offre un fonctionnement grande vitesse à 1600 tr/min et des réglages haute précision à 0,5° pour de nombreuses applications. Il possède un écran à cristaux liquides haute visibilité à rétro-éclairage. Fonction de compensation d'avance d'angle pour la compensation des retards de sortie.

  • H 96 x L 96 x P 65 mm
  • Montage sur panneau/rail DIN
  • 24 Vc.c.
  • 8, 16 et 32 sorties
  • NPN/PNP 100 mA à 30 Vc.c.

Ordering information

Number of outputs

Mounting method

Output configuration

Bank function

Size in mm (H×W×D)

Order code

8-outputs

Flush-mounting

NPN transistor output

No

96×96×67.5

H8PS-8B

PNP transistor output

H8PS-8BP

Front-mounting/DIN-rail mounting

NPN transistor output

96×96×60.6

H8PS-8BF

PNP transistor output

H8PS-8BFP

16-outputs

Flush-mounting

NPN transistor output

Yes

96×96×67.5

H8PS-16B

PNP transistor output

H8PS-16BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-16BF

PNP transistor output

H8PS-16BFP

32-outputs

Flush-mounting

NPN transistor output

96×96×67.5

H8PS-32B

PNP transistor output

H8PS-32BP

Front-mounting/DIN-rail mounting

NPN transistor output

121.2×96×60.6

H8PS-32BF

PNP transistor output

H8PS-32BFP

Encoders

Type

Resolution

Cable length

Order code

Economy

256

2 m

E6CP-AG5C-C 256 2M

Standard

256

1 m

E6C3-AG5C-C 256 1M

2 m

E6C3-AG5C-C 256 2M

360

E6C3-AG5C-C 360 2M

720

E6C3-AG5C-C 720 2M

Rigid

256

2 m

E6F-AG5C-C 256 2M

360

E6F-AG5C-C 360 2M

720

E6F-AG5C-C 720 2M

Accessories

Name

Specification

Order code

Discrete wire output cable

2 m

Y92S-41-200

Connector-type output cable

2 m

E5ZE-CBL200

USB cable

A miniB, 2 m

Y92S-40

Parallel input adapter

Two units can operate in parallel

Y92C-30

Protective cover

Y92A-96B

Watertight cover

Y92A-96N

DIN-rail mounting base

Y92F-91

Note:CD-ROM support software H8PS-SOFT-V1 available on request. Please contact your Omron representative.

Encoder accessories

Name

Specification

Order code

Shaft coupling for the E6CP

Axis: 6 mm dia.

E69-C06B

Shaft coupling for the E6C3

Axis: 8 mm dia.

E69-C08B

Shaft coupling for the E6F

Axis: 10 mm dia.

E69-C10B

Extension cable

5 m (same for E6CP, E6C3, and E6F)

E69-DF5

Specifications

Rated supply voltage

24 VDC

Inputs

Encoder input

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

External inputs

Input signals

8-output models: None; 16-/32-output models: Bank inputs 1/2/4, origin input, start input

Input type

No voltage inputs: ON impedance: 1 kΩ max. (leakage current: Approx. 2 mA at 0 Ω)

ON residual voltage: 2 V max., OFF impedance: 100 kΩ min., applied voltage: 30 VDC max.

Minimum input signal width: 20 ms

Number of banks

8 banks (for 16-/32-output models only)

Display method

7-segment, negative transmissive LCD (main display: 11 mm (red), sub-display: 5.5 mm (green))

Memory backup method

EEPROM (overwrites: 100,000 times min.) that can store data for 10 years min.

Ambient operating temperature

−10 to 55°C (with no icing or condensation)

Storage temperature

−25 to 65°C (with no icing or condensation)

Ambient humidity

25 to 85%

Degree of protection

Panel surface: IP40, rear case: IP20

Case color

Light grey (Munsell 5Y7/1)

ETIM for 128543 Détecteurs (EC003015)

Nom de la caractéristiqueType d'accessoire (EF000215)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAccessoire (EF013236)
Valeur de la caractéristiqueOui
Nom de la caractéristiquePièce détachée (EF013237)
Valeur de la caractéristiqueNon

FICHE TECHNIQUE - PDF

Titre
Taille
Type
E69-C06B E69C06B E69 1001B m075_h8ps_cam_positioner_datasheet_fr.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF CATALOGUE OMRON FR
68 Mbytes
