OMRONSocles de Relais AUTRES SOCLESP7MF-06 377101 P7MF06BYOMZ OMRON La Base de MKS X Rail DIN Vis

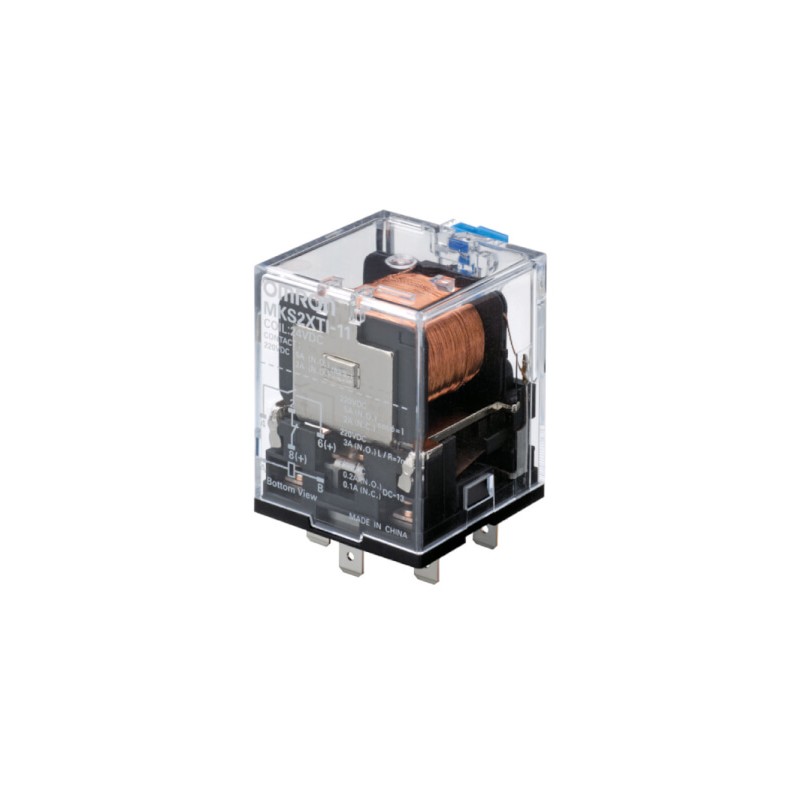

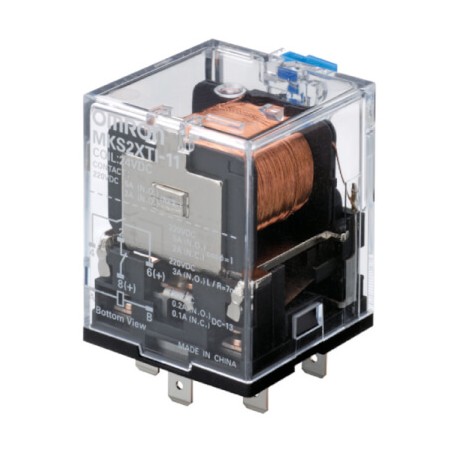

OMRON P7MF-06 377101 P7MF06BYOMZ - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

P7MF-06 377101 P7MF06BYOMZ OMRON La Base de MKS X Rail DIN Vis

Référence: P7MF-06

Code: 377101

Numéro de catalogue: P7MF06BYOMZ

Fabricant: OMRON

Description:

La Base de MKS_X Rail DIN Vis
Rail de vis MKS_X de base

Catégories:

  • OMRON > Socles de Relais > Autres socles

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

Relais de commutation c.c. capable de commuter du 220 Vc.c., 10 A (charge résistive)

D'apparence semblable au relais MK(S) d'Omron, une solution qui a fait preuve d'une fiabilité exceptionnelle depuis son lancement il y a près d'un demi-siècle, le MK-S(X) est conçu spécialement pour la commutation de puissance élevée. Les relais de puissance c.c. sont généralement utilisés dans l'industrie électrique, principale cible de la solution MK-S(X).

  • Convient pour la commutation c.c.
  • Commutation de charge c.c. jusqu'à 10 A, 220 Vc.c. (charge résistive)
  • Les modèles à charge c.a. sont capables de commuter jusqu'à 15 A, 250 Vc.a. (charge résistive)
  • La forme de contact SPST-NO/SPST-NC permet la détection de fusion des contacts

Ordering information

Models for DC loads

Contact form

LED indicator & lockable test button

Order code
(___ = coil voltage + AC/DC)

Common coil voltages1

DC

AC

SPST-NO (1-pole)

yes

MKS1XTIN-10

12, 24, 48, 110, 220

24, 110, 230

SPST-NO/SPST-NC (2-pole)

yes

MKS2XTIN-11

12, 24, 48, 110, 220

24, 110, 230

Models for AC loads

Contact form

LED indicator & lockable test button

Order code
(___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

SPST-NO (1-pole)

yes

MKS1TIN-10

12, 24, 48

24, 110, 230

SPST-NO/SPST-NC (2-pole)

yes

MKS2TIN-11

12, 24, 48

24, 110, 230

Sockets & accessories

Order code

DIN rail

PCB

Screw

Soldering

Socket

Clip (set= 2 pcs.)

Socket

Clip (set= 2 pcs.)

No built-in diode

Built-in diode

P7MF-06

P7MF-06-D

PYC-A2

P7M-06P

PYC-A2

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min. (60 Hz)

110%

2.3 VA (60 Hz)

25% min. (50 Hz)

2.7 VA (50 Hz)

DC

12 V, 24 V, 48 V, 110 V, 220 V

15% min.

1.5 W

Contact ratings

Model

Models for DC Loads

Models for AC Loads

MKS1XT(I)(N)-10

MKS2XT(I)(N)-11

MKS1T(I)(N)-10

MKS2T(I)(N)-11

Contact form

SPST-NO

SPST-NO/SPST-NC

SPST-NO

SPST-NO/SPST-NC

Load

Resistive load

Inductive load

Resistive load

Inductive load

Resistive load

Resistive load

L/R = 7 ms

DC13 class

L/R = 7 ms

DC13 class

Contact configuration

NO

Double-break

Double-break

Double-break

Double-break

NC

−

Single-break

−

Single-break

Contact material

AgSnIn

AgSnIn

AgSnIn

AgSnIn

Rated load

NO

10 A, 220 VDC

5 A, 220 VDC

0.4 A, 220 VDC

5 A, 220 VDC

3 A, 220 VDC

0.2 A, 220 VDC

15 A, 250 VAC

15 A, 250 VAC

NC

−

2 A, 220 VDC

0.3 A, 220 VDC

0.1 A, 220 VDC

−

5 A, 250 VAC

Rated carry current

NO

10 A

5 A

15 A

15 A

NC

−

2 A

−

5 A

Max. switching voltage

NO

220 VDC

220 VDC

250 VAC

250 VAC

NC

−

−

Max. switching current

NO

10 A

5 A

15 A

15 A

NC

−

2 A

−

5 A

Max. switching capacity (reference value)

NO

2,200 W

−

−

1,100 W

−

−

3,750 VA

3,750 VA

NC

−

440 W

−

−

−

1,250 VA

Note:These values apply to a switching frequency of 30 times per minute for DC Load models and 20 times per minute for AC Load models.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max.

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: −40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×52.1

Mechanical endurance

1,000,000 operations min. (at 18,000 operations/hr)

Electrical endurance3

100.000 operations min. (at rated load and maximum switching frequency)
1.Other coil voltages available. Please see specifications.
2.Other coil voltages available. Please see specifications.
3.Measured at an ambient temperature of 23°C
