> OMRON>Détecteurs optoélectroniques>E3X>E3X-ECT E3X 7307A E3XECTOMS OMRON Unité de communication EtherCAT E3X
Produit précédent Produit suivant
E3X-ECT E3X 7307A E3XECTOMS OMRON Unité de communication EtherCAT E3X Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E3X-ECT E3X 7307A E3XECTOMS OMRON Unité de communication EtherCAT E3X

E3X-ECT

E3X 7307A

E3XECTOMS

OMRON

Unité de communication EtherCAT E3X

Plus de détails


Détecteurs optoélectroniques > E3X

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Amplificateur numérique à fibre facile à utiliser

Le E3X-HD avec configuration intelligente à un bouton garantit un apprentissage simple et rapide. Le double affichage numérique et les caractéristiques avancées font du E3X-HD la solution idéale, y compris pour les applications les plus exigeantes.

  • Apprentissage aisé par réglage intelligent en quelques secondes
  • Contrôle dynamique de l'alimentation (DPC) pour une stabilité de fonctionnement optimale dans des conditions ambiantes variables ou pour des objets difficiles
  • Résolution de signal élevée - 2,5 fois supérieure aux modèles conventionnels
  • Cartes de communication EtherCAT et CompoNet pour connectivité de bus de terrain grande vitesse

Ordering information

Item

Order code

Transistor output models

Communication unit model1

NPN output

PNP output

Pre-wired

E3X-HD11 2M

E3X-HD41 2M

-

Fiber amplifier connector

E3X-HD6

E3X-HD8

E3X-HD0

M8 connector (4pin)

E3X-HD14

E3X-HD44

-

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier connector

2 m PVC cable

E3X-CN11


30 cm PVC cable with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Communication units

Shape

Communications method

Applicable Fiber Amplifier Units

Order code


CompoNet

E3X-HD0

E3X-MDA0

E3X-DA0-S

E3X-CRT


EtherCAT

E3X-ECT

Specifications

Item

Type

Standard models

For Communications Unit

Model

E3X-HD11

E3X-HD41

E3X-HD6

E3X-HD8

E3X-HD14

E3X-HD44

E3X-HD0

Connection method

Pre-wired

Wire-saving connector

M8-4pin connector

Communications unit connector

Control output

NPN output

PNP output

NPN output

PNP output

NPN output

PNP output

-

Light source (wavelength)

Red, 4-element LED (625 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Power consumption

Normal Mode: 720 mW max. (Current consumption: 30 mA max. at 24 VDC, 60 mA max. at 12 VDC.)

Power Saving Eco Mode: 530 mW max. (Current consumption: 22 mA max. at 24 VDC, 44 mA max. at 12 VDC.)

Control output

Load power supply voltage: 26.4 VDC max., open-collector output (Varies with the model depending on

output is PNP or NPN.)Load current: 50 mA max. (residual voltage: 2 V max.), OFF current: 0.5 mA max.

-

Response time

Super-high-speed Mode (SHS)

Operate or reset: 50 μs (NPN models) or 55 μs (PNP models)

High-speed Mode (HS)

Operate or reset: 250 µs

Standard Mode (STND)

Operate or reset: 1 ms

Giga-power Mode (GIGA)

Operate or reset: 1 ms

Mutual interference prevention

Possible for up to 10 units

Maximum

connectable Units

16 units

with E3X-CRT: 16 units

with E3X-ECT: 30 units

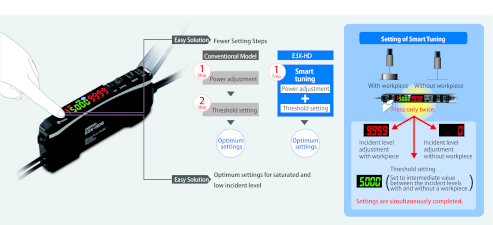

Easy One-Button-Teaching/Smart Tuning


Easy setting of optimum power and threshold by pushing tune button twice.

Smart power control


Enhanced signal stability control for compensating power reductions caused by temperature drift, dust or aging of LED.

Field bus connectivity


Field bus communication allows control by an external device to simplify setup and reduce wiring effort.

1.For field bus connection please chose Communication unit E3X-ECT for EtherCAT or E3X-CRT for CompoNet.


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
E3X-ECT E3XECTOMS E3X 7307A e417_e3x_hd_brochure_en.pdf 5 Mbytes E3X-ECT E3XECTOMS E3X 7307A e417_e3x_hd_brochure_en.pdf
