> OMRON>Relais industriels>MK-I/-S>MKS2PIN-D 12VDC 376992 MKS2PINDDC12BYOMZ OMRON DPDT 10A Indic. mécanique LED-Poussoir bouton-test de Diode
Produit précédent Produit suivant

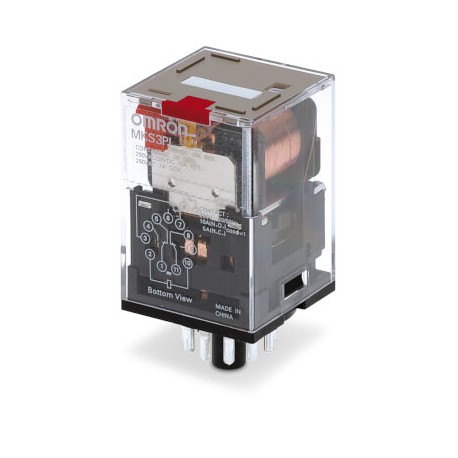

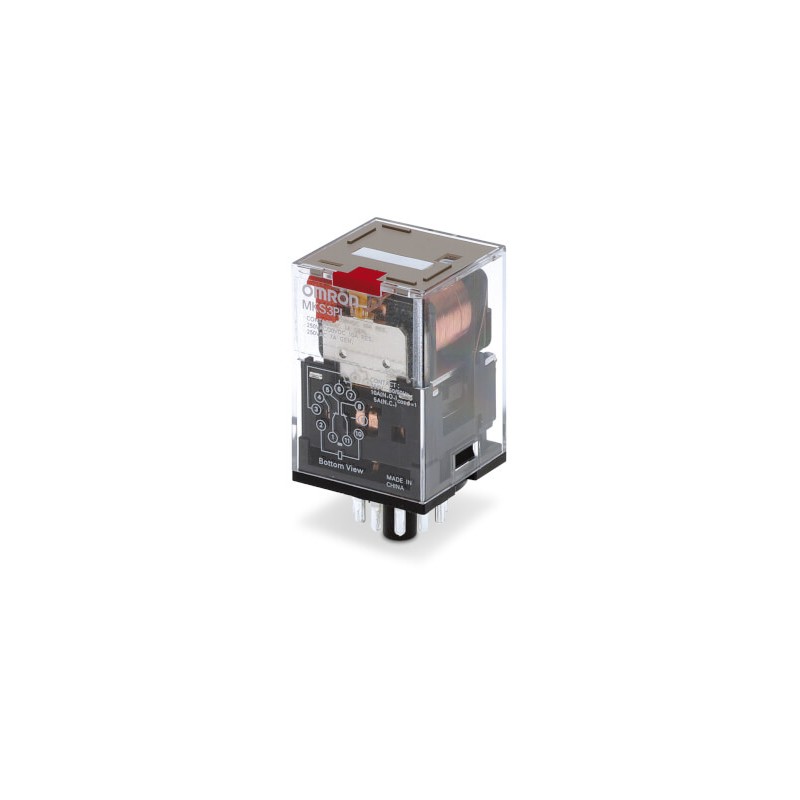

MKS2PIN-D 12VDC 376992 MKS2PINDDC12BYOMZ OMRON DPDT 10A Indic. mécanique LED-Poussoir bouton-test de Diode Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MKS2PIN-D 12VDC 376992 MKS2PINDDC12BYOMZ OMRON DPDT 10A Indic. mécanique LED-Poussoir bouton-test de Diode

MKS2PIN-D 12VDC

376992

MKS2PINDDC12BYOMZ

OMRON

DPDT 10A Indic. mécanique LED-Poussoir bouton-test de Diode

Diode mécanique de test à bouton-poussoir LED Indic. DPDT 10A

Plus de détails


Relais industriels > MK-I/-S

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fonctions

Relais industriel extrêmement fiable

La série MK(S) s'est révélée exceptionnellement fiable depuis son lancement il y a environ 50 ans. Pour offrir les mêmes fonctions de test aisées que nos autres familles de relais, le MK-S est équipé d'un bouton de test verrouillable proposant des fonctions et opérations identiques à celles des familles MY(S) et G2R(S).

  • Contact de types 8 broches DPDT et 11 broches 3PDT
  • Commutation de courant jusqu'à 10 A
  • Bouton de test verrouillable pour faciliter les tests
  • Températures de - 40 °C à 60 °C

Ordering information

Contact form

Mechanical indicator & lockable test button

LED indicator

Diode

Order code1
( ___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

DPDT (2-pole)

yes

no

no

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

24

24, 230

3PDT (3-pole)

no

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

24

N/A

yes

no

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

24

N/A

Sockets & accessories

For type

Order code

DIN rail

Screw

Box clamp

Socket

Clip (set= 2 pcs.)

Socket

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2- or 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. switching voltage

250 VAC, 250 VDC

-

Max. switching current

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operations min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: -40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×53.3

Dimension relay & socket

Type

Size in mm (H×W×D)

PF083A-E + MKS

56×41×77.8 (incl. clip)

PF113A-E + MKS

56×42.8×87.8 (incl. clip)

PF___A-D + MKS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF CATALOGUE OMRON FR.pdf 68 Mbytes
MKS2PIN-D 12VDC MKS2PINDDC12BYOMZ 376992 j168_mk_s_general_purpose_relays_datasheet_fr.pdf 2 Mbytes MKS2PIN-D 12VDC MKS2PINDDC12BYOMZ 376992 j168_mk_s_general_purpose_relays_datasheet_fr.pdf
