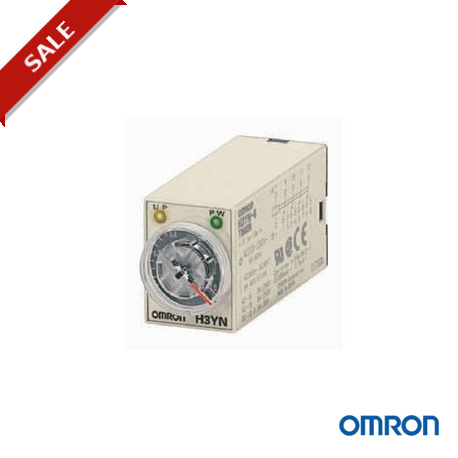

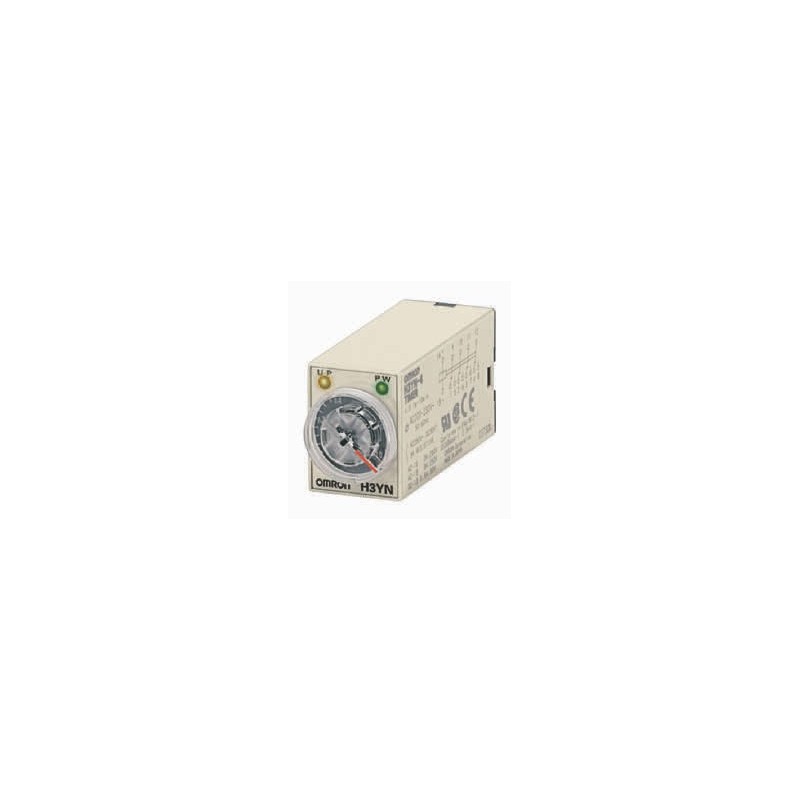

H3YN Minuteries analogiques électroniques
Minuterie miniature à plages de temps et modes de fonctionnement multiples
Le H3YN possède 4 modes de fonctionnement multiples : Retard à l'enclenchement, clignotement à la mise sous tension et clignotement à la mise hors tension.
• Taille en mm (H × L × P) : 28 × 21,5 × 52,6
• Embrochable
• Toutes les tensions sont disponibles
• 0,1 s à 10 h
• DPDT (5 A) ou 4PDT (3 A)
Références
Tension d'alimentation Fonctions Contact temporisé Référence
Modèle à plage de temps courte
(0,1 s à 10 mn)
Modèle à plage de temps longue
(0,1 mn à 10 h)
12 Vc.c. Retard à l'enclenchement
DPDT H3YN-2 12DC H3YN-21 12DC
24 Vc.a.
24 Vc.c.
Intervalle
Clignotement démarrage ON Clignotement démarrage OFF
H3YN-2 24AC H3YN-21 24AC H3YN-2 24DC H3YN-21 24DC
100 à 120 Vc.a. H3YN-2 100-120AC H3YN-21 100-120AC
200 à 230 Vc.a. H3YN-2 200-230AC H3YN-21 200-230AC
12 Vc.c. 4PDT H3YN-4 12DC H3YN-41 12DC
24 Vc.a. H3YN-4 24AC H3YN-41 24AC
24 Vc.c. H3YN-4 24DC H3YN-41 24DC
100 à 120 Vc.a. H3YN-4 100-120AC H3YN-41 100-120AC
200 à 230 Vc.a. H3YN-4 200-230AC H3YN-41 200-230AC
Accessoires
Socle de connexion Clips de fixation
Minuterie Montage sur rail DIN /
Socle de connexion
Socle à utiliser Référence
socle de connexion avant
arrière
Borne pour CI
PYF08A, PYF08A-N, PYF08A-E, PYF14A, PYF14A-N, PYF14A-E
Y92H-3 (paire)
H3YN-2 / -21 PYF08A, PYF08A-N, PYF08A-E PY08-02
H3YN-4 / -41 PYF14A, PYF14A-N, PYF14A-E PY14-02
PY08, PY08-02, PY14-02 Y92H-4
Caractéristiques
Elément H3YN-2 / -4 H3YN-21 / -41
Plages de temporisation 0,1 s à 10 mn (choix possibles : 1 s, 10 s, 1 mn ou 10 mn max.) 0,1 mn à 10 h (choix possibles : 1 mn, 10 mn, 1 h ou 10 h max.)
Tension d'alimentation nominale
24, 100 à 120, 200 à 230 Vc.a. (50 / 60 Hz)
12, 24, 48, 100 à 110, 125 Vc.c.
Type de broche Embrochable
Mode de fonctionnement Retard à l'enclenchement, intervalle, clignotement démarrage OFF ou clignotement démarrage ON (sélection à l'aide de l'interrupteur DIP)
Plage de tension de fonctionnement
85 à 110 % de la tension d'alimentation nominale (12 Vc.c. : 90 à 110 % de la tension d'alimentation nominale)
Tension de remise à zéro 10 % min. de la tension nominale
Sorties de contrôle DPDT : 5 A à 250 Vc.a., charge résistive (cos = 1), 4PDT : 3 A à 250 Vc.a., charge résistive (cos = 1)
Précision du temps de fonctionnement
±1 % de PE max. (plage 1 s : ±1 % ±10 ms max.)
Erreur de réglage ±10 % ±50 ms de PE max.
Temps de RAZ Temps d'ouverture - alimentation min. : 0,1 s max. (avec demi-réinitialisation)
Influence de la tension ±2 % de PE max.
Influence de la température ±2 % de PE max.
Température ambiante En fonctionnement : –10 à 50 °C (sans givre), stockage : –25 à 65 °C (sans givre)
Classe de protection IP40
Taille en mm 28 × 21,5 × 52,6
