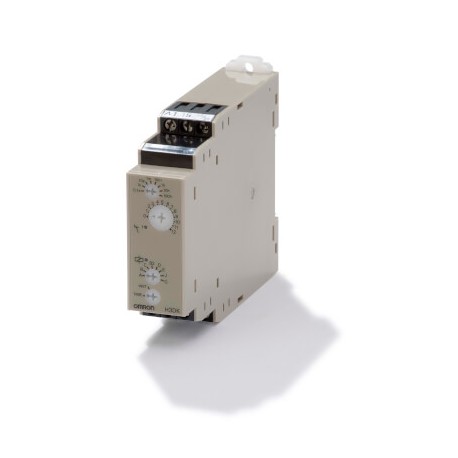

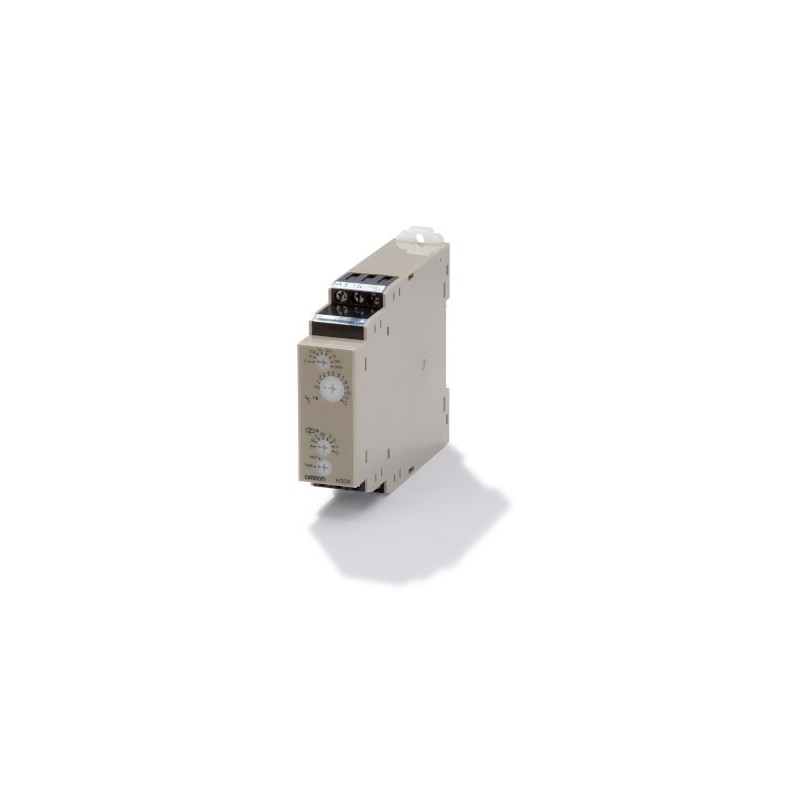

H3DK-HBS AC/DC24-48 352014 OMRON Timers, à courte distance de 22,5 mm DIN OFF Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

H3DK-HBS AC/DC24-48 352014 OMRON Timers, à courte distance de 22,5 mm DIN OFF

H3DK-HBS AC/DC24-48

352014

OMRON

Timers, à courte distance de 22,5 mm DIN OFF

Plus de détails


Minuteries

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est obsolète. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Produits connexes

En savoir plus



H3DK Minuteries analogiques électroniques
Minuterie électronique à montage sur rail DIN, largeur standard 22,5 mm
La série H3DK fournit une large plage d'alimentation c.a. / c.c. et une large plage de temps pour réduire le nombre de références.
• Taille en mm (H × L × P) : 79 × 22,5 × 100
• Montage sur rail DIN
• 12 Vc.c. et 24 à 240 Vc.a. / Vc.c. (sauf -H). 240–440 Vc.c. pour -G
• Grande plage de réglage de la temporisation : 0,10 s – 1 200 h (sauf -H et -G),
12 plages (pour -M et -S)
Références
Type Tension d'alimentation
Sortie de contrôle
Plage de réglage de la temporisation
Modes de fonctionnement Référence
Minuteries standard
12 Vc.c. SPDT 0,1 s à 1 200 h Retard à l'enclenchement, clignotement démarrage OFF,
H3DK-M1A DC12
multi-fonctions
DPDT
clignotement démarrage ON, temporisation aux fronts mont. et desc., temporisation front descendant, intervalle,
1 impulsion
H3DK-M2A DC12 *1
SPDT Retard à l'enclenchement, clignotement démarrage ON,
H3DK-S1A DC12
DPDT
intervalle, 1 impulsion
H3DK-S2A DC12 *1
24 à 240 Vc.a. / Vc.c. SPDT Retard à l'enclenchement, clignotement démarrage OFF,
H3DK-M1 AC/DC24-240
DPDT
clignotement démarrage ON, temporisation aux fronts mont. et desc., temporisation front descendant, intervalle,
1 impulsion
H3DK-M2 AC/DC24-240 *1
SPDT Retard à l'enclenchement, clignotement démarrage ON,
H3DK-S1 AC/DC24-240
DPDT
intervalle, 1 impulsion
H3DK-S2 AC/DC24-240 *1
Minuterie double 12 Vc.c. SPDT 0,1 s à 12 h Clignotement démarrage OFF, clignotement démarrage ON H3DK-FA DC12
24 à 240 Vc.a. / Vc.c. H3DK-F AC/DC24-240
Minuterie étoile- triangle
12 Vc.c. 2 × SPDT 1 à 120 s Etoile-Triangle H3DK-GA DC12
24 à 240 Vc.a. / Vc.c. H3DK-G AC/DC24-240
240 à 440 Vc.a. H3DK-GE AC/DC240-440
Minuterie de retard à la 24 à 48 Vc.a. / Vc.c. SPDT 1 à 120 s Temporisation front descendant H3DK-HBL AC/DC24-48
mise hors tension
0,1 à 12 s H3DK-HBS AC/DC24-48
100 à 120 Vc.a. 1 à 120 s H3DK-HCL AC100-120V
0,1 à 12 s H3DK-HCS AC100-120V
200 à 240 Vc.a. 1 à 120 s H3DK-HDL AC200-240V
0,1 à 12 s H3DK-HDS AC200-240V
*1 Une sortie peut être réglée sur instantanée.
Caractéristiques
Plage de tension de fonctionnement 85 à 110 % de la tension d'alimentation nominale (90 à 110 % pour les modèles 12 Vc.c.) Réinit. alim. Temps min. hors tension : H3DK-M / S, H3DK-F : 0,1 s, H3DE-G : 0,5 s. (pas pour H3DK-H) Tension de remise à zéro 10 % de la tension nominale (pas pour H3DK-H)
Entrée tension (H3DK-M / -S) 24 à 240 Vc.a. / c.c. : Niveau haut : 20,4 à 264 Vc.a. / c.c., niveau bas : 0 à 2,4 Vc.a. / c.c.
12 Vc.c. : niveau haut : 10,8 à 13,2 Vc.c., niveau bas : 0 à 1,2 Vc.c.
Sortie de contrôle Sortie contact : 5 A à 250 Vc.a. avec charge résistive (cos = 1), 5 A à 24 Vc.c. (30 Vc.c. pour -M / -S) avec charge résistive (pas pour H3DK-GE)
Température ambiante En fonctionnement : -20 à 55°C (sans givre), stockage : -40 à 70°C (sans givre)
Précision du temps de fonctionnement 1 % max. de PE (±1 % ±10 ms max. dans la plage de 1,2 s)
Erreur de réglage 10 % de PE ±0,05 s max.
Largeur minimale du signal d'entrée 50 ms (entrée de démarrage) (Uniquement pour H3DK-M / S)
Influence de la tension ±0,5 % max. de PE (±0,5 % ±10 ms max. dans la plage de 1,2 s) Pour H3DK-G : ±0,5 % max. de PE Influence de la température ±2 % max. de PE (±2 % ±10 ms max. dans la plage de 1,2s) Pour H3DK-G : ±2 % max. de PE Durée de vie Mécanique : 10 millions d'opérations minimum (sans charge, à 1 800 opérations / h)
Electrique : 100 000 opérations minimum (5 A à 250 Vc.a., charge résistive à 360 opérations / h)
Degré de protection IP30 (bornier : IP 20)
Bornier Serre deux bornes à cavalier de 2,5 mm2 max. sans manchons
Taille en mm 79 × 22,5 × 100
559

Datasheet - PDF

Titre: La langue: Taille: Type:
pdf1-mostradoOMRON - H3DK-HBS AC/DC24-48 - 352014 French 153 Kbytes pdf1-mostradoOMRON - H3DK-HBS AC/DC24-48 - 352014
