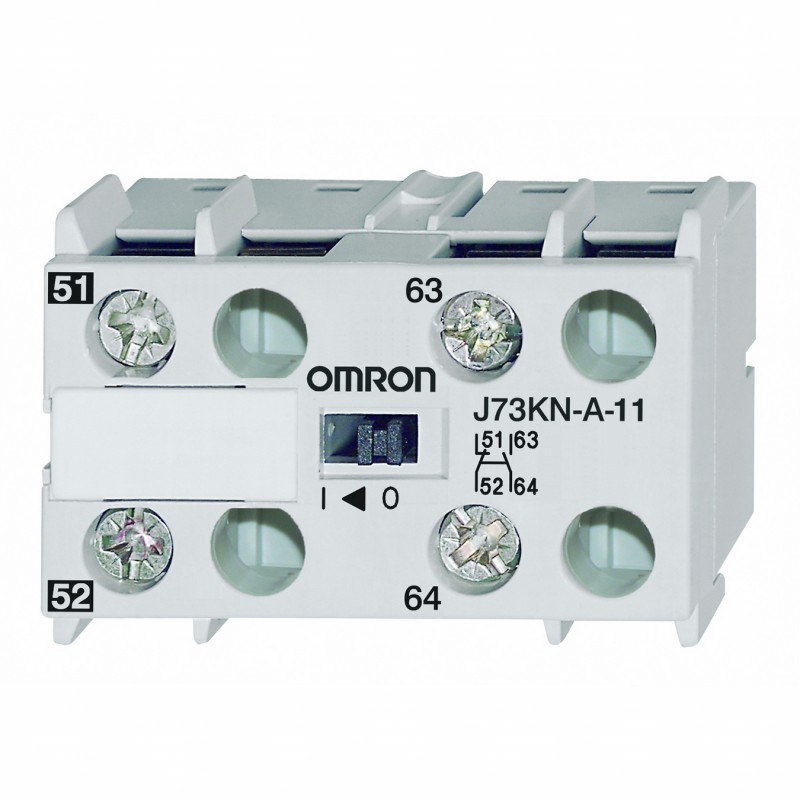

J73KN-A-11 119338 OMRON appareillage basse tension, adjoint avant (J7KNA-AR) 1NA + 1NC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

J73KN-A-11 119338 OMRON appareillage basse tension, adjoint avant (J7KNA-AR) 1NA + 1NC

J73KN-A-11

119338

OMRON

Disponible

Expédition hui

appareillage basse tension, adjoint avant (J7KNA-AR) 1NA + 1NC

Plus de détails


Contacteurs Electrique

Appareillage à basse tension

Autres appareillage à basse tension

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



J7KNA-AR Mini-contacteurs relais
Mini-contacteur relais, 4 pôles
Trois unités de base peuvent être associées à des contacts auxiliaires supplémentaires. Des versions à 4, 6 et 8 pôles dans différentes configurations sont disponibles,
ainsi que différentes tensions de bobine (c.a. et c.c.). Des accessoires, tels que des suppresseurs, sont disponibles.
• Contacts miroir
• Fixation par vis et encliquetage (rail DIN 35 mm)
• Courant nominal = 10 A (Ith)
• Adapté aux appareils électroniques (DIN 19240)
• Protection des doigts (BGV A2)
Références
Fonctionne-
Contacts Numérotation
Valeurs nominales Courant
Référence Tension de bobine*1 ,
ment
NO NF
distincte conformément
à DIN EN 50011
AC15
230 V A
400 V A
nominal thermique
Ith, A
remplacer _ _ _ par :
4 pôles, avec bornes à vis Vc.a. Vc.c.
c.a. 4 0 40 E 3 2 10 J7KNA-AR-40_ _ _ 24 110 230 – –
3 1 31 E 3 2 10 J7KNA-AR-31 _ _ _ 24 110 230 – –
2 2 22 E 3 2 10 J7KNA-AR-22 _ _ _ 24 110 230 – – Solénoïde c.c. 4 0 40 E 3 2 10 J7KNA-AR-40 _ _ _ – – – 24D 110D
3 1 31 E 3 2 10 J7KNA-AR-31 _ _ _ – – – 24D 110D
2 2 22 E 3 2 10 J7KNA-AR-22 _ _ _ – – – 24D 110D
Bobine c.c. avec diode
4 0 40 E 3 2 10 J7KNA-AR-40 _ _ _ _ – – – 24VS –
3 1 31 E 3 2 10 J7KNA-AR-31 _ _ _ _ – – – 24VS –
2 2 22 E 3 2 10 J7KNA-AR-22 _ _ _ _ – – – 24VS –
*1 D'autres tensions de bobine sont disponibles sur demande
Accessoires
Contacts Valeurs nominales Courant nominal thermique Référence
NO NF
AC15
230 V A
400 V A
Ith, A
1 1 3 2 10 J73KN-A-11
0 2 3 2 10 J73KN-A-02
4 0 3 2 10 J73KN-A-40
2 2 3 2 10 J73KN-A-22
0 4 3 2 10 J73KN-A-04
Caractéristiques
Suffixe pour le type de contacteur ex. J7KNA-09-10-24
Marquage de tension sur la bobine pour
Plage de tension de contrôle nominale Us pour
50 Hz 60 Hz 50 Hz 60 Hz
V V min. V max. V min. V max. V
24 24 24 22 24 24 24
110 110 à 115 120 à 125 110 115 120 125
230 220 à 230 240 220 230 240 250
Taille en mm (H × L × P) 57,5 × 45 × 49
625

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoAuxiliairy contacts 1NC 1NO for J7KNA-AR mini contactor relays - OMRON - J73KN-A-11 - 119338French143 Kbytespdf1-mostradoAuxiliairy contacts 1NC 1NO for J7KNA-AR mini contactor relays - OMRON - J73KN-A-11 - 119338
pdf2-mostradoAuxiliairy contacts 1NC 1NO for J7KNA-AR mini contactor relays - OMRON - J73KN-A-11 - 119338French204 Kbytespdf1-mostradoAuxiliairy contacts 1NC 1NO for J7KNA-AR mini contactor relays - OMRON - J73KN-A-11 - 119338
pdf3-mostradoAuxiliairy contacts 1NC 1NO for J7KNA-AR mini contactor relays - OMRON - J73KN-A-11 - 119338English394 Kbytespdf1-mostradoAuxiliairy contacts 1NC 1NO for J7KNA-AR mini contactor relays - OMRON - J73KN-A-11 - 119338
