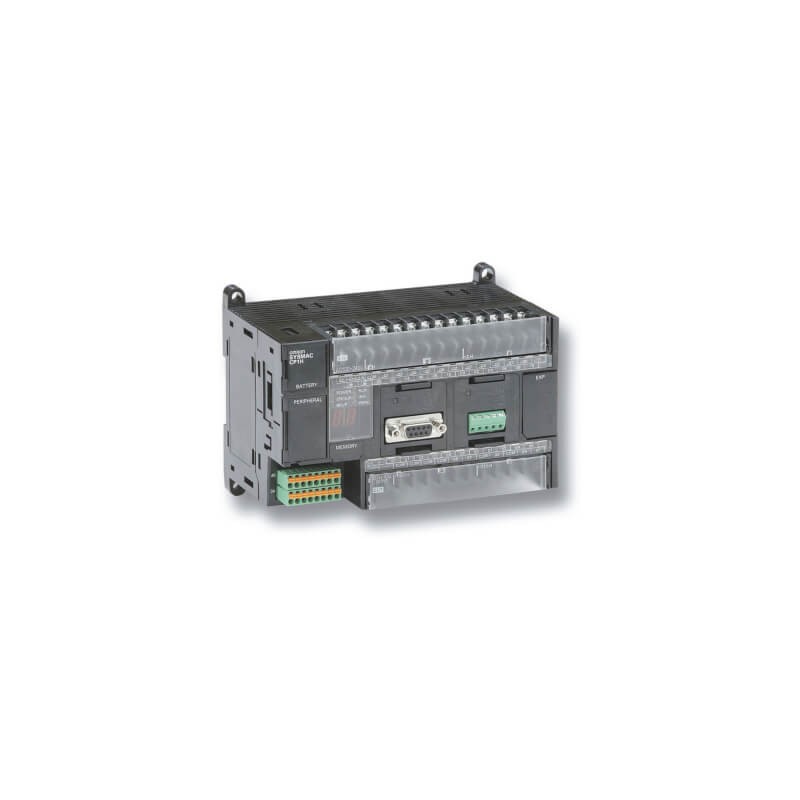

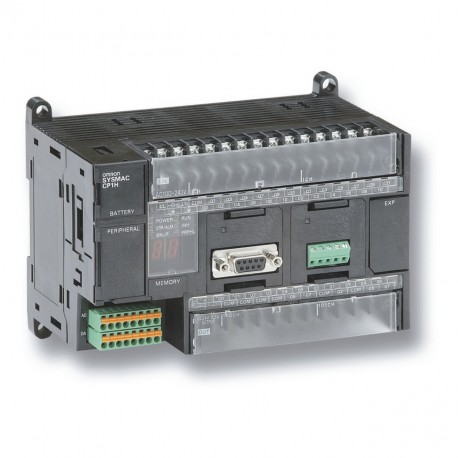

CP1H-X40DT1-D 209402 OMRON Les systèmes de contrôle, CPU 24/16 E / S PNP DC Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CP1H-X40DT1-D 209402 OMRON Les systèmes de contrôle, CPU 24/16 E / S PNP DC

CP1H-X40DT1-D

209402

OMRON

Disponible

Expédition hui

Les systèmes de contrôle, CPU 24/16 E / S PNP DC

Plus de détails


Automates Programmables Industriels Apis

CP1

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Produits connexes

En savoir plus



UC CP1H Micro API
L’API tout en un
Références
Conçu pour des machines compactes, il combine la taille d’un micro API à la puissance d’un API modulaire. Quatre compteurs grande vitesse intégrés et quatre sorties
d’impulsions conviennent parfaitement au contrôle de position multiaxes.
Le CP1H-XA possède 4 entrées analogiques et 2 sorties analogiques intégrées. Il est ainsi adapté à la régulation de boucle simple, grâce à la fonction de contrôle PID avancé avec autoréglage de l’API. Le CP1H peut être étendu avec les E/S CP1W et
prend en charge jusqu’à 2 cartes E/S spéciales CJ1. Cela signifie qu’il est compatible avec les bus de terrain courants et prend en charge toutes les cartes de communication de la série CJ1.
• Jusqu’à 1 MHz pour les entrées/sorties
• Vitesse d’exécution et jeu d’instructions compatibles avec le CJ1M
• 4 entrées analogiques et 2 sorties analogiques pour le modèle XA
• Port USB pour faciliter les communications, la programmation et la configuration
• Prend en charge PROFIBUS, DeviceNet, CAN et Ethernet
UC CP1H Entrée
Sortie
Points
Fonctions d’entrée / sortie Type de
Alimentation Port PLC Capacité
Capacité Capacité de
Vitesse
Référence
numé-
numé-
d’E/S max.
sortie
d’extension
du pro-
la mémoire
d’exécu-
rique
rique
(extensions incluses)
gramme de données
tion logique
Type Y avec
20 points d’E/S
12 8 300 4 entrées codeur
(2 × 1 MHz +
2 × 100 kHz)
4 sorties d’impulsions
(2 × 1 MHz +
2 × 100 kHz)
6 interruptions / compteurs
Transistor
(NPN)
20,4 à
26,4 Vc.c.
USB Jusqu’à
7 carte d’extension*1
20K pas 32K mots 0,1 μs CP1H-Y20DT-D
Type X avec
40 points d’E/S
24 16 320 4 entrées codeur (100 kHz)
8 interruptions / compteurs
Relais 84 à 264 Vc.a. CP1H-X40DR-A
4 entrées codeur (100 kHz)
4 sorties d’impulsions
(100 kHz)
Transistor
(NPN)
Transistor
20,4 à
26,4 Vc.c.
CP1H-X40DT-D
CP1H-X40DT1-D
8 interruptions / compteurs (PNP)
Type XA avec
40 points d’E/S
et E/S
analogique
4 entrées codeur (100 kHz)
8 interruptions / compteurs
4 entrées analogiques
(1 / 12 000)
2 sorties analogiques
(1 / 12 000)
Relais 84 à 264 Vc.a. CP1H-XA40DR-A
4 entrées codeur (100 kHz)
4 sorties d’impulsions
(100 kHz)
8 interruptions/compteurs
4 entrées analogiques
(1 / 12 000)
2 sorties analogiques
(1 / 12 000)
Transistor
(NPN) Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1H-XA40DT-D CP1H-XA40DT1-D
*1 La gamme UC CP1H peut être étendue avec les cartes d’extension CP1W (jusqu’à 7 cartes) et les cartes E/S spéciales CJ1 (jusqu’à deux cartes).
Remarque : Certaines cartes d’extension comptent pour deux numéros d’unités (par ex. CP1W-AD041, CP1W-DA041, CP1W-TS002 et CP1W-TS102) mais seules 7 cartes d’extension peuvent être attribuées dans une configuration d’API CP1H.
Accessoires
Type Remarques Référence Carte mémoire 512 000 mots (chargement/téléchargement de programmes) CP1W-ME05M Câble de programmation USB Type mâle A à type mâle B (longueur : 1,8 m) CP1W-CN221
Carte RS-232C D-Sub, 9 broches, femelle (15 m max.) CP1W-CIF01
Carte RS-422A/485 Bornier (50 m max.) CP1W-CIF11
Carte RS-422A/485 en option (isolée) Bornier (500 m max.) CP1W-CIF12
Carte Ethernet en option 100/10Base-TX (Auto-MDIX) CP1W-CIF41
Affichage LCD 4 lignes × 12 caractères CP1W-DAM01
Câble de connexion d’E/S d’extension Câble de 80 cm pour la connexion des cartes d’extension CP1W CP1W-CN811
Adaptateur pour carte d’extension CJ1 Unité pour la connexion des cartes E/S spéciales CJ1 CP1W-EXT01
Batterie À des fins de remplacement CJ1W-BAT01
26
